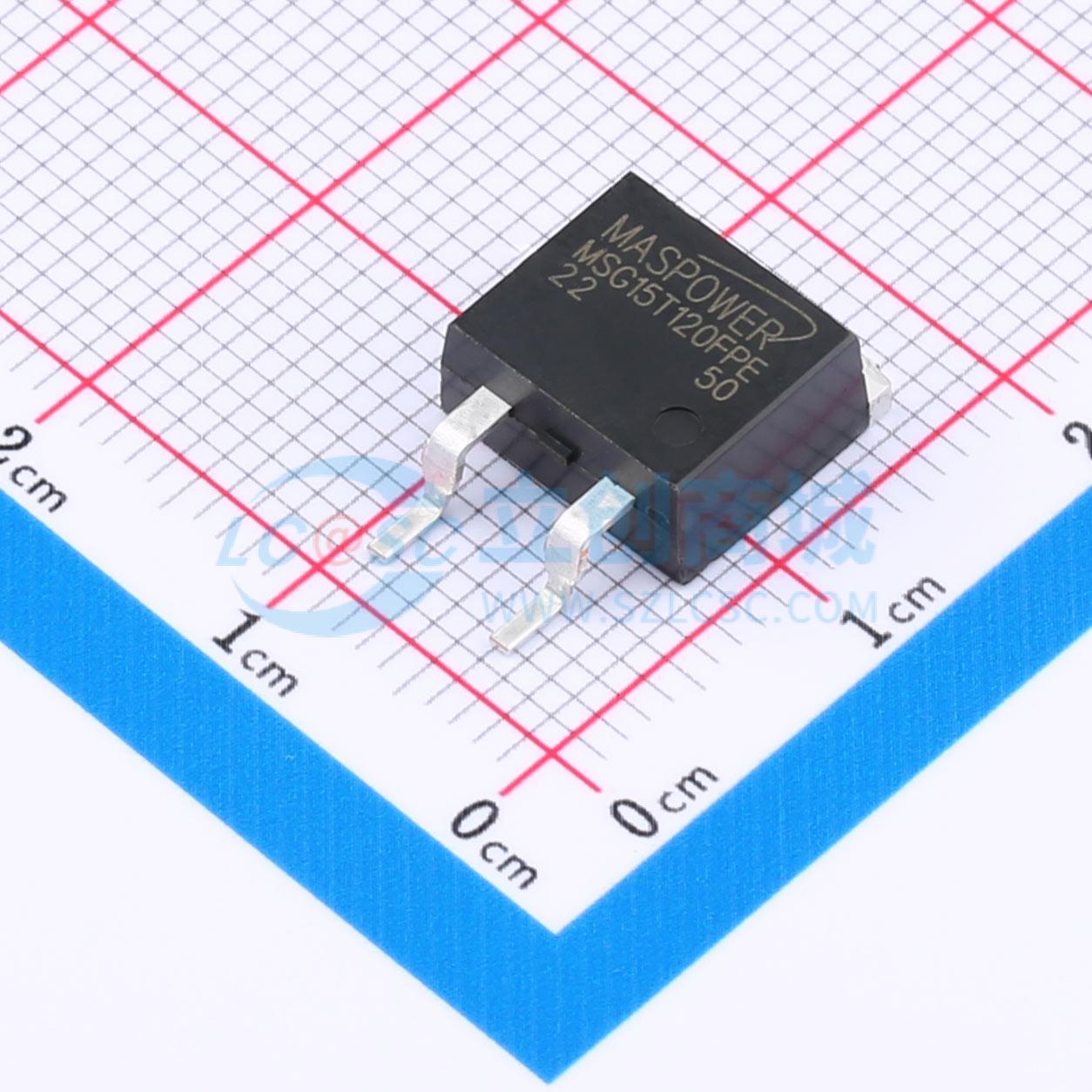

温馨提醒：图片仅供参考，商品以实物为准
MSG15T120FPE
1.2kV 15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷。 FS技术。 饱和电压：VCE(sat)，典型值 = 2.2V，IC = 15A，TC = 25℃。 符合RoHS标准的产品。应用：通用逆变器。 感应加热（IH）
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG15T120FPE
- 商品编号
- C5353636
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 15A | |
| 输出电容(Coes) | 80pF | |
| 正向脉冲电流(Ifm) | 40A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@600uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.03nF | |
| 开启延迟时间(Td(on)) | 80ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 2.2mJ | |
| 关断损耗(Eoff) | 1.1mJ | |
| 反向恢复时间(Trr) | 200ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 50pF |
