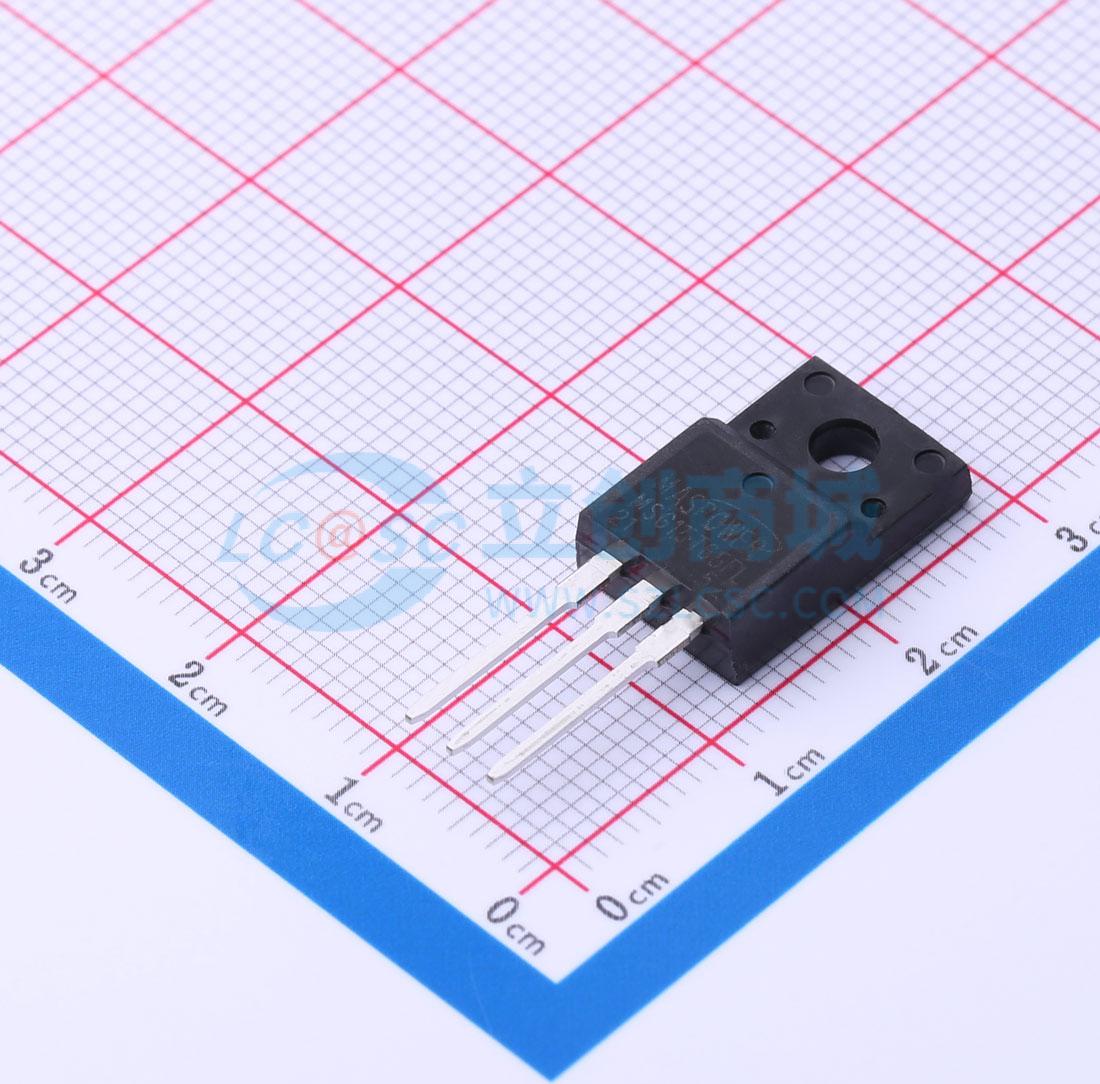

温馨提醒：图片仅供参考，商品以实物为准
MSG15T65FL
650V 15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高耐用性，适用于电机控制。 VCE(sat)正温度系数。 非常软、快速恢复的反并联二极管。 低EMI。 最高结温175℃。应用：电机控制逆变器
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG15T65FL
- 商品编号
- C5353628
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 15A | |
| 耗散功率(Pd) | 48W | |
| 输出电容(Coes) | 64pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@0.5mA | |
| 栅极电荷量(Qg) | 25nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 652pF | |
| 开启延迟时间(Td(on)) | 4ns | |
| 关断延迟时间(Td(off)) | 26ns | |
| 导通损耗(Eon) | 0.18uJ | |
| 关断损耗(Eoff) | 0.27uJ | |
| 反向恢复时间(Trr) | 40ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 23pF |
