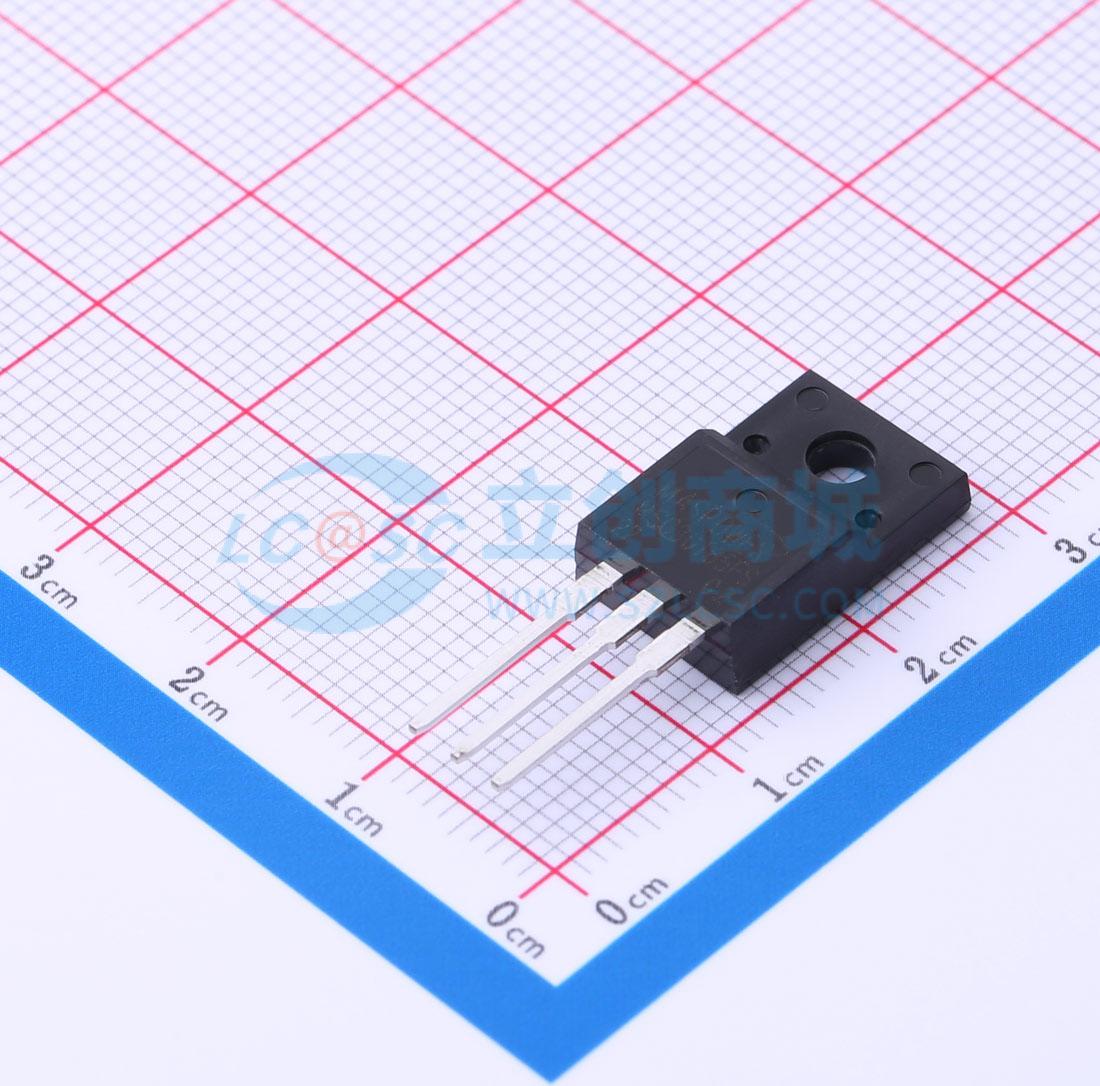

温馨提醒：图片仅供参考，商品以实物为准
MSG30T65FS
低栅极电荷、采用沟槽FS技术的TO-220封装产品，适用于通用逆变器和UPS
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG30T65FS
- 商品编号
- C5353630
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 46W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | 20uA | |
| 集射极饱和电压(VCE(sat)) | 1.75V | |
| 栅极阈值电压(Vge(th)) | 4.5V；6.5V | |
| 栅极电荷量(Qg) | 64.5nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.83nF | |
| 输出电容(Coes) | 160pF | |
| 反向传输电容(Cres) | 50.3pF | |
| 开启延迟时间(Td(on)) | 27ns | |
| 关断延迟时间(Td(off)) | 67ns；90ns | |
| 导通损耗(Eon) | 1.09mJ；830uJ | |
| 关断损耗(Eoff) | 360uJ；580uJ | |
| 反向恢复时间(Trr) | 155ns；307ns | |
| 工作温度 | -55℃~+175℃ |
