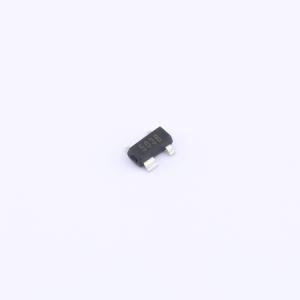

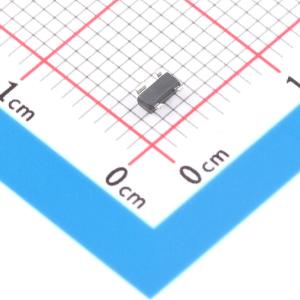

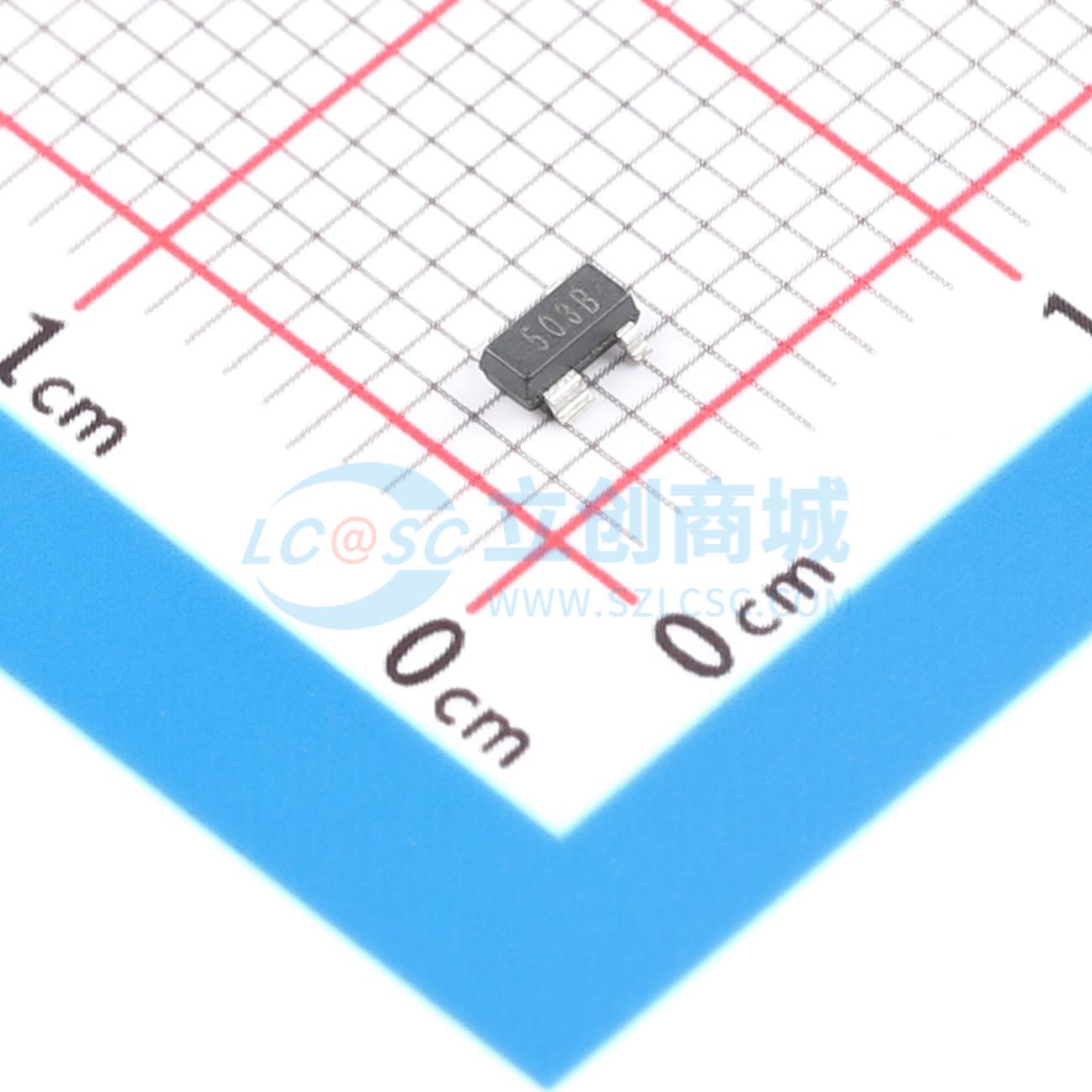

SP0503BAHTG-HXY
ESD 5V截止 峰值脉冲电流：10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOT-143封装单向ESD静电防护二极管，采用3通道设计，具有5V工作电压耐受值VRWM，能有效防止过电压损坏。器件在每个通道上可承受高达10A的瞬态峰值电流IPP，并配置了较低结电容CJ为30pF，在提供强劲多通道ESD保护的同时，确保高速信号传输不被干扰，适用于对防静电性能有高要求的复杂系统接口。
- 商品型号
- SP0503BAHTG-HXY
- 商品编号
- C5337181
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 三路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
