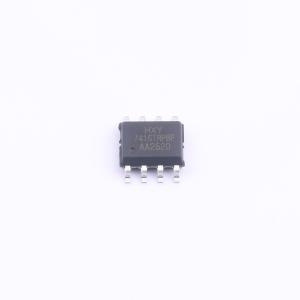

温馨提醒：图片仅供参考，商品以实物为准
IRF7416TRPBF-HXY
耐压:30V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款消费级P沟道MOSFET采用紧凑型SOP-8封装，专为30V电压系统设计，具有高达9A的连续电流处理能力。器件具备出色的开关效率与低导通电阻特性，广泛应用在电池保护、电源管理及高功率负载切换等领域，是提升电子设备能效的理想选择。
- 商品型号
- IRF7416TRPBF-HXY
- 商品编号
- C5337188
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 16mΩ@10V | |
| 耗散功率(Pd) | 3.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 22nC@15V | |
| 输入电容(Ciss) | 1.33nF | |
| 反向传输电容(Crss) | 156pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -30V,ID = -11A
- 在VGS = 10V时,RDS(ON) < 16mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
