温馨提醒：图片仅供参考，商品以实物为准

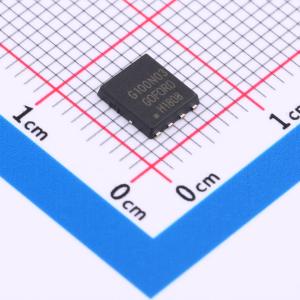

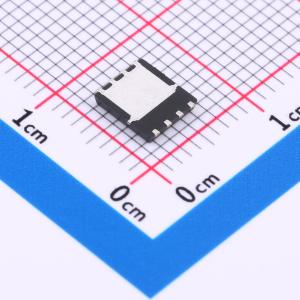

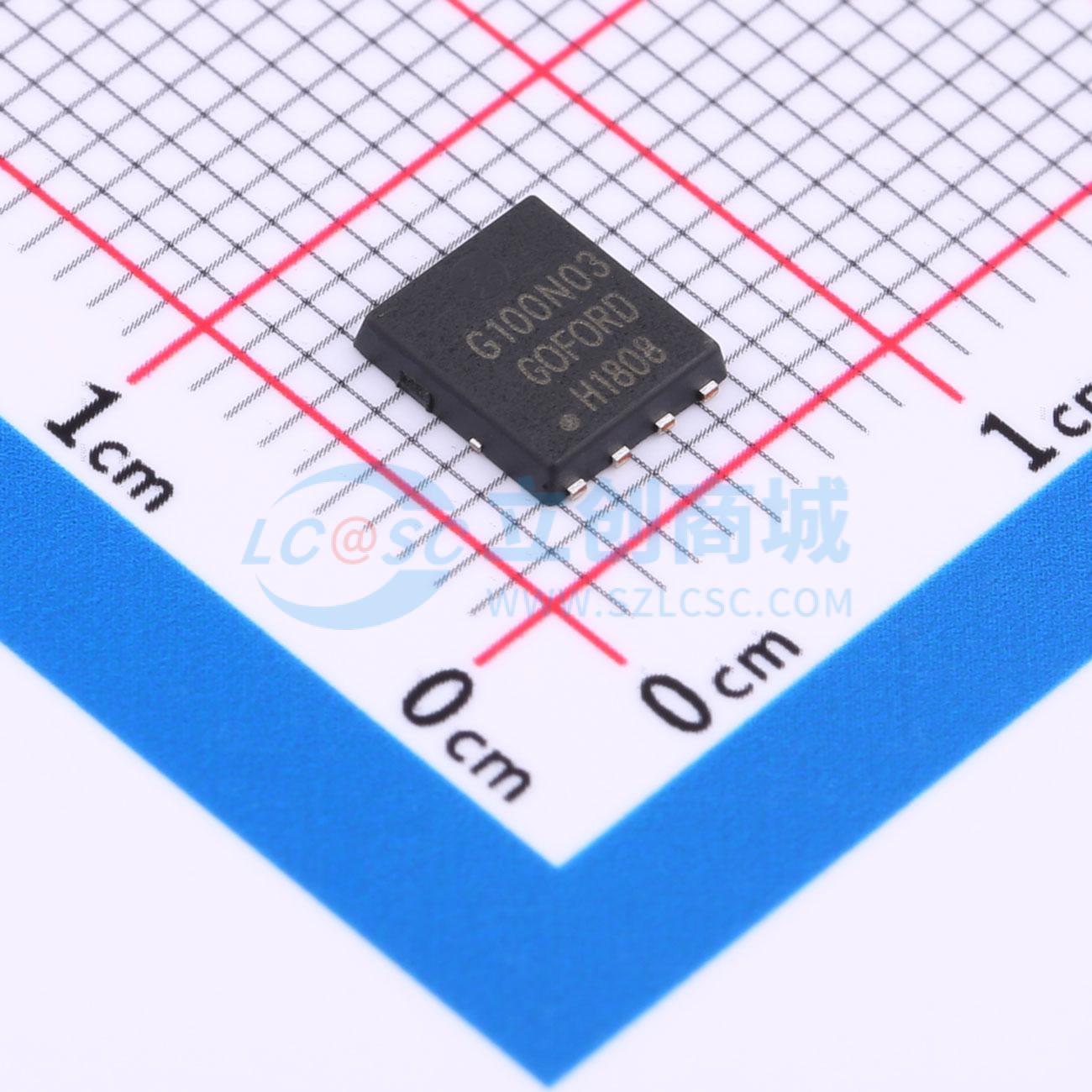

G100N03D5
1个N沟道 耐压:30V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术，提供出色的导通电阻和低栅极电荷，可用于多种应用中。
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- G100N03D5
- 商品编号
- C5258955
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.5mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 5.595nF | |
| 反向传输电容(Crss) | 659pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 765pF |
商品概述
G300P06T采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷，适用于多种应用场景。
商品特性
- 漏源电压VDS:30V
- 漏极电流ID(栅源电压VGS = 10V时):100A
- 导通电阻RDS(ON)(栅源电压VGS = 10V时):< 3.5 mΩ
- 导通电阻RDS(ON)(栅源电压VGS = 4.5V时):< 4.5 mΩ
- 经过100%雪崩测试
- 符合RoHS标准
应用领域
-功率开关-DC/DC转换器
