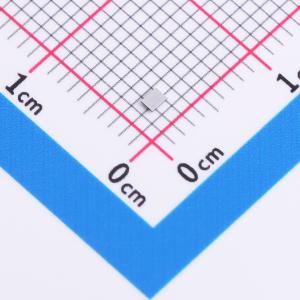

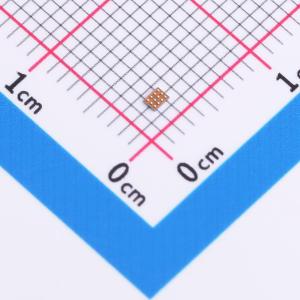

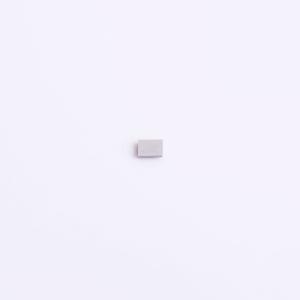

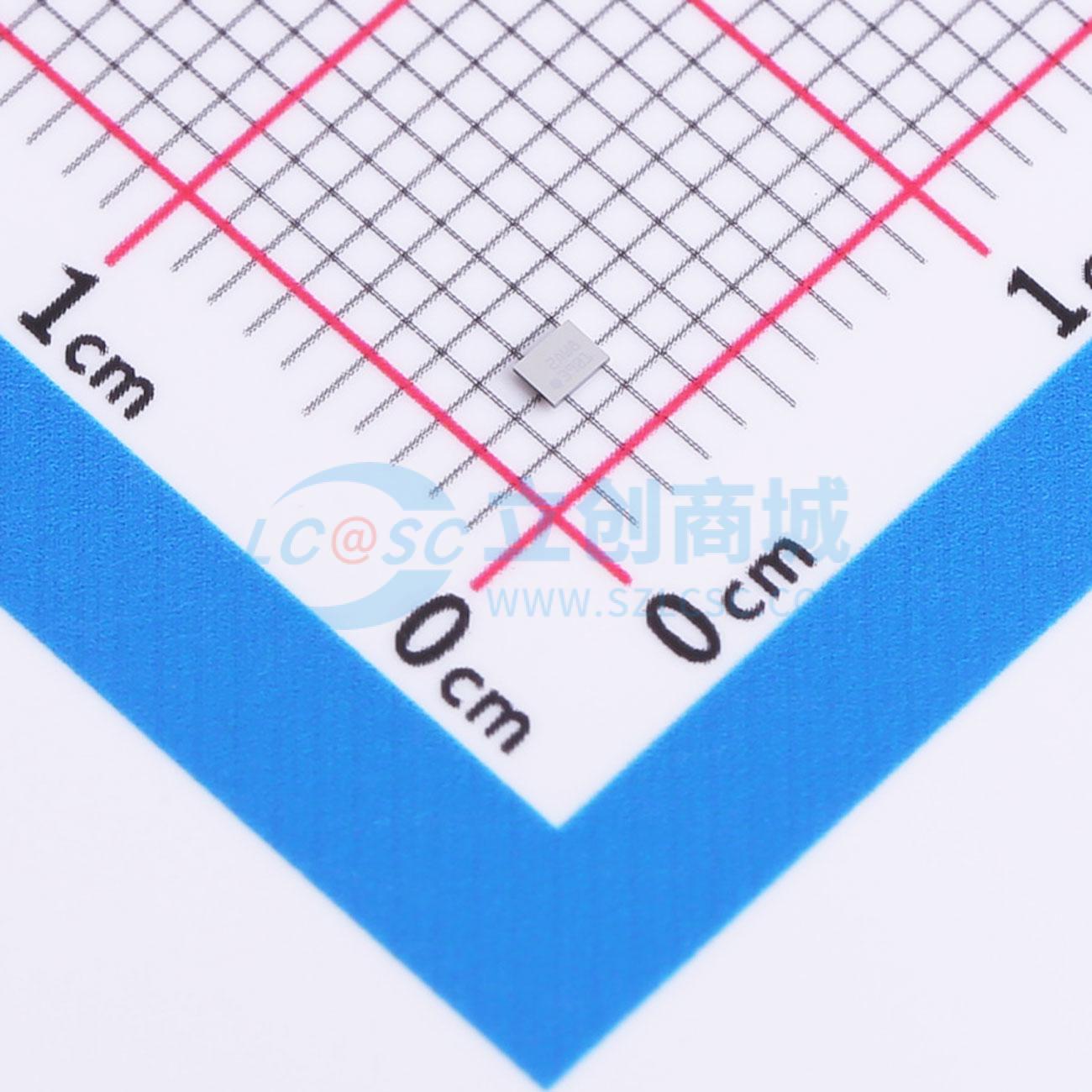

TPS63901YCJR

升降压型 1A 1.8V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS63901 采用 WCSP 封装且具有 75nA 工作 IQ 的 5.5V 降压/升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS63901YCJR
商品编号: C5219187
商品封装: DSBGA(YCJ)-12
包装方式: 编带
商品毛重: 0.095212克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压-升压式
	静态电流(Iq)	75nA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	动态电压调节；过流保护；可调限流

商品概述

TPS63901是一款高效率同步升降压转换器，典型静态电流低至75 nA。该器件提供32个用户可编程输出电压设置，输出电压范围为1.8 V至5 V。动态电压缩放功能允许应用在运行过程中切换两个输出电压，例如可在待机操作期间使用更低的系统电源电压以节省功耗。凭借宽电源电压范围和可编程输入电流限制（1 mA至100 mA，也可设置为无限制），该器件适用于多种一次电池（例如3S碱性电池、1S Li-MnO2或1S Li-SOCl2）和二次电池类型。高输出电流能力支持常用的RF标准，例如sub-1-GHz、BLE、LoRa、wM-Bus和NB-IoT。TPS63901是一款四开关同步升降压转换器，最大输出电流为400 mA。该器件采用单模运行，可将输出电压调节到高于、低于或等于输入电压的电平，不会出现多数其他升降压转换器存在的模式切换瞬态和不可预测的电感电流纹波。

商品特性

输入电压范围为1.8 V至5.5 V
输出电压范围为1.8 V至5 V，步长100 mV
可通过外部电阻编程
配备SEL引脚，可在两个预设输出电压之间切换
当VI ≥ 2.0 V、VO = 3.3 V时，输出电流大于400 mA
支持堆叠，可并联多个器件获得更高输出电流
10 µA负载电流下效率大于90%
静态电流为75 nA
关断电流为60 nA
单模运行
消除降压、升降压、升压操作之间的模式切换
输出纹波低
瞬态性能优异
内置软启动
可编程输入电流限制，提供8种设置（1 mA至100 mA，支持无限制）
具备输出短路和过温保护
方案尺寸小巧
可采用小型2.2 µH电感器、单个22 µF输出电容器
采用12球、1.5 mm × 1.15 mm、0.35 mm间距WCSP封装

应用领域

智能手表
智能追踪器
可穿戴电子设备
医疗传感器贴片和病人监护仪
智能电表和传感器节点
电子智能门锁
工业物联网（智能传感器）和NB-IoT

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5V
	输出电流	1A
	开关频率	2MHz
	工作温度	-40℃~+125℃
