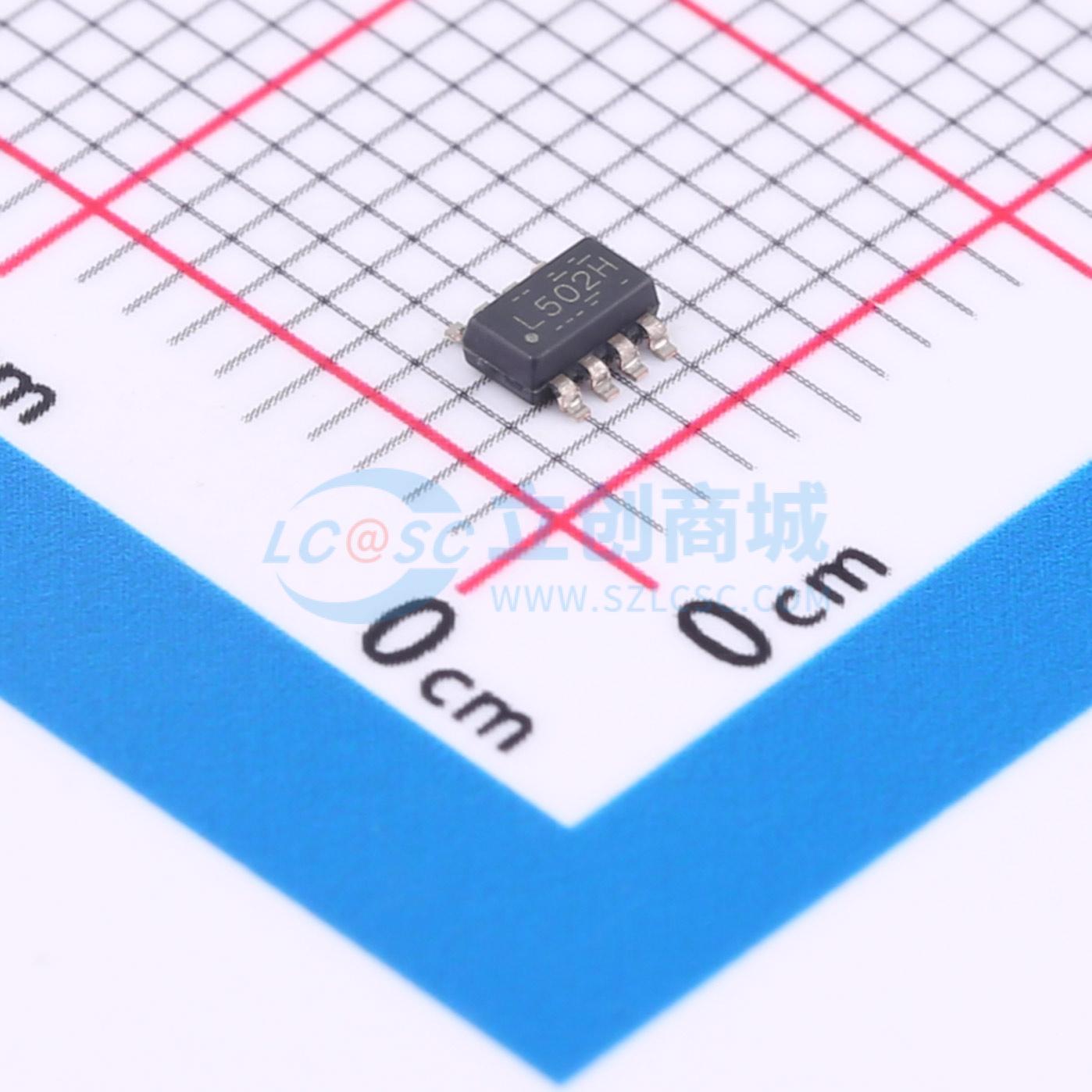

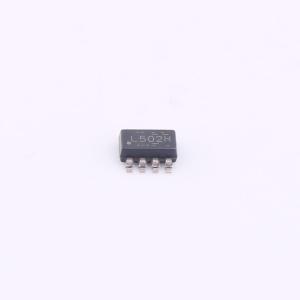

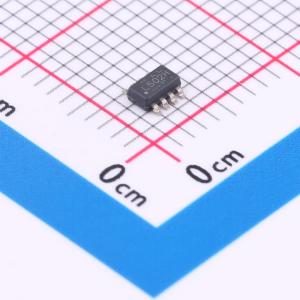

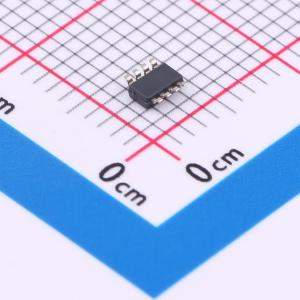

温馨提醒：图片仅供参考，商品以实物为准
LM74502HDDFR
具有负载断开、OVP 和高栅极驱动功能的 3.2V 至 65V 工业 RPP 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM74502H 具有负载断开、OVP 和高栅极驱动功能的 3.2V 至 65V 工业 RPP 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM74502HDDFR
- 商品编号
- C5219202
- 商品封装
- SOT-23-8-THIN
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.2V~65V | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过压保护(OVP) |
商品概述
LM74502/LM74502H 控制器与外部背对背连接的 N 沟道 MOSFET 配合工作，可实现低损耗反极性保护和负载断开的解决方案。该器件也可以配置为具有过压保护功能的负载开关，用于驱动高侧 MOSFET。3.2V 至 65V 的宽电源输入范围可实现对众多常用直流总线电压（例如，12V、24V 和 48V 输入系统）的控制。该器件可以承受并保护负载免受低至 -65V 的负电源电压的影响。LM74502/LM74502H 没有反向电流阻断功能，仅适用于进行输入反极性保护。 LM74502 控制器为外部 N 沟道 MOSFET 提供电荷泵栅极驱动。当使能引脚处于低电平时，控制器关闭，消耗大约 1μA 的电流，从而在进入睡眠模式时提供低系统电流。LM74502 和 LM74502H 还具有可编程的过压和欠压保护功能，可在发生故障时将负载从输入源切断。这些器件采用 2.9mm × 1.6mm 8 引脚 DDF 封装，额定工作温度范围为 – 40°C 至 +125°C 。
商品特性
- 3.2V 至 65V 输入范围（3.9V 启动）
- -65V 输入反向电压额定值
- 集成电荷泵用于驱动：
- 外部背对背 N 沟道 MOSFET
- 外部高侧开关 MOSFET
- 外部反极性保护 MOSFET
- 栅极驱动器型号：
- LM74502: 60μA 峰值栅极驱动拉电流能力
- LM74502H：11mA 峰值栅极驱动拉电流能力
- 2.3A 峰值栅极灌电流能力
- 使能引脚特性：
- 45μA 典型工作静态电流（EN/UVLO = 高电平）
- 1μA 关断电流（EN/UVLO = 低电平）
- 可调节过压和欠压保护
- -40°C 至 +125°C 环境工作温度范围
- 采用 8 引脚 SOT - 23 封装 2.90mm×1.60mm
应用领域
- 工厂自动化和控制 – PLC 数字输出模块
- 工业电机驱动
- 工业运输
- 电源反极性保护
