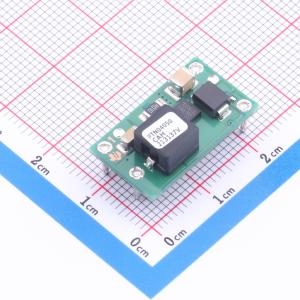

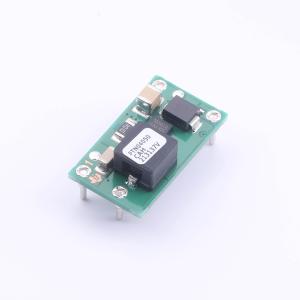

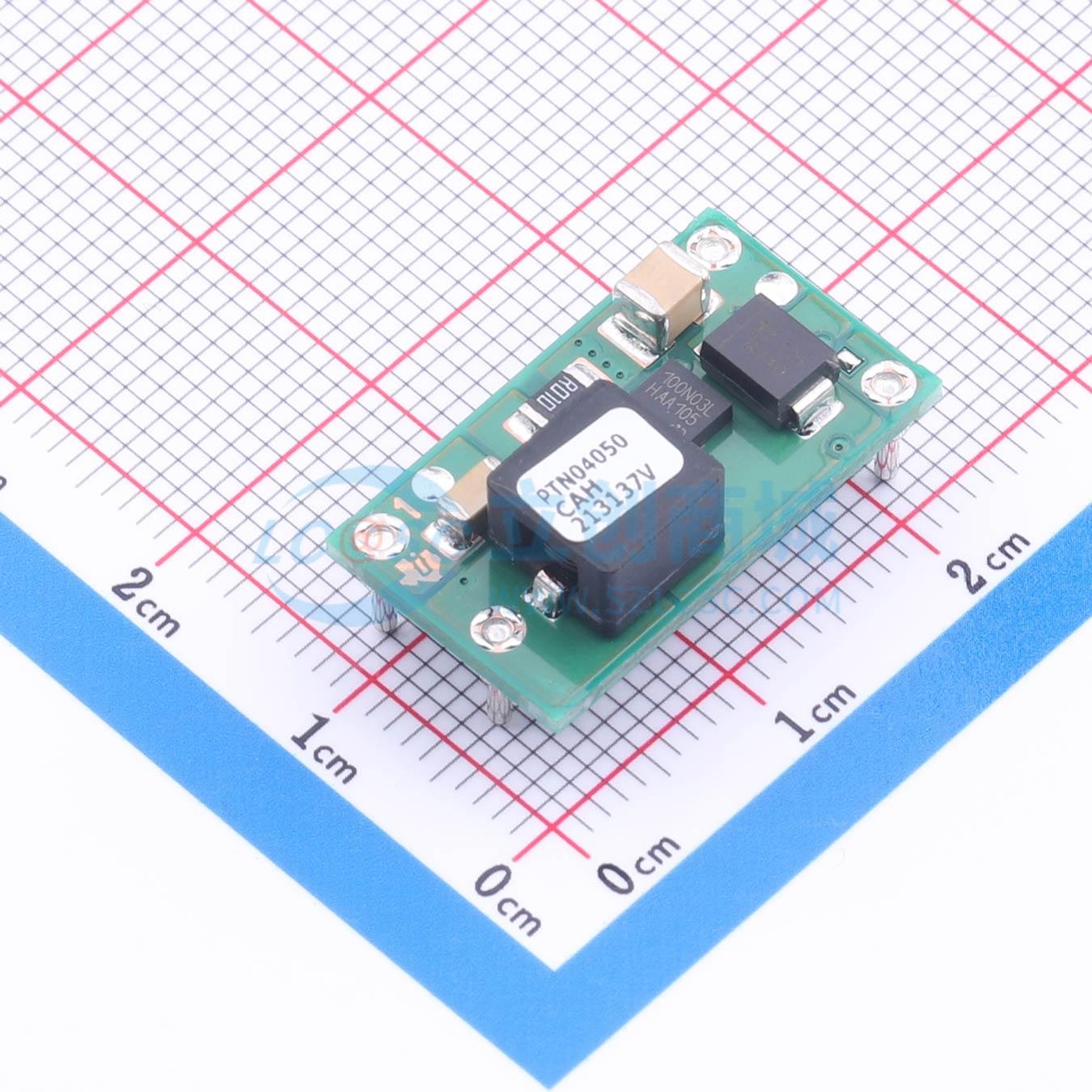

温馨提醒：图片仅供参考，商品以实物为准

PTN04050CAH

描述: PTN04050C 12W 3.3/5V 输入宽幅调节输出升压转换器
品牌名称: TI(德州仪器)
商品型号: PTN04050CAH
商品编号: C5219230
商品封装: DIP-4
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

PTN04050C是一款4引脚升压稳压器产品。与前代产品相比，它体积更小、重量更轻，且电气性能特性相当或有所提升。这种无外壳双面封装还具有更好的热特性，并且符合德州仪器（TI）的RoHS和无铅标准路线图。 PTN04050C的输入电压范围为2.95V至5.5V，可为高达12W的负载提供高效的升压电压转换。输出电压可通过单个外部电阻进行设置。PTN04050C的输出电压可设置在5V至15V范围内的任意值。PTN04050C的输出电压可比输入电压高至少0.5V，例如输入电压为4.5V时，输出电压可达5V。 PTN04050C模块适用于各种使用3.3V或5V直流电源的通用应用。

商品特性

最高12W输出功率
宽输入电压范围（2.95V至5.5V）
宽输出电压调节范围（5V至15V）
高效率（最高达90%）
工作温度：-40℃至85℃
提供表面贴装封装

应用领域

电信
仪器仪表
通用应用

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	升压型
	工作电压(Vin)	2.95V~5.5V
	输出电压精度	±3%
	输出电压(Vout)	5V~15V

	属性	参数值
	输出电流(最大值)	800mA；1A；2.4A；1.3A
	转换效率	90%
	开关频率	525kHz
	特性	过热保护
	工作温度	-40℃~+85℃
