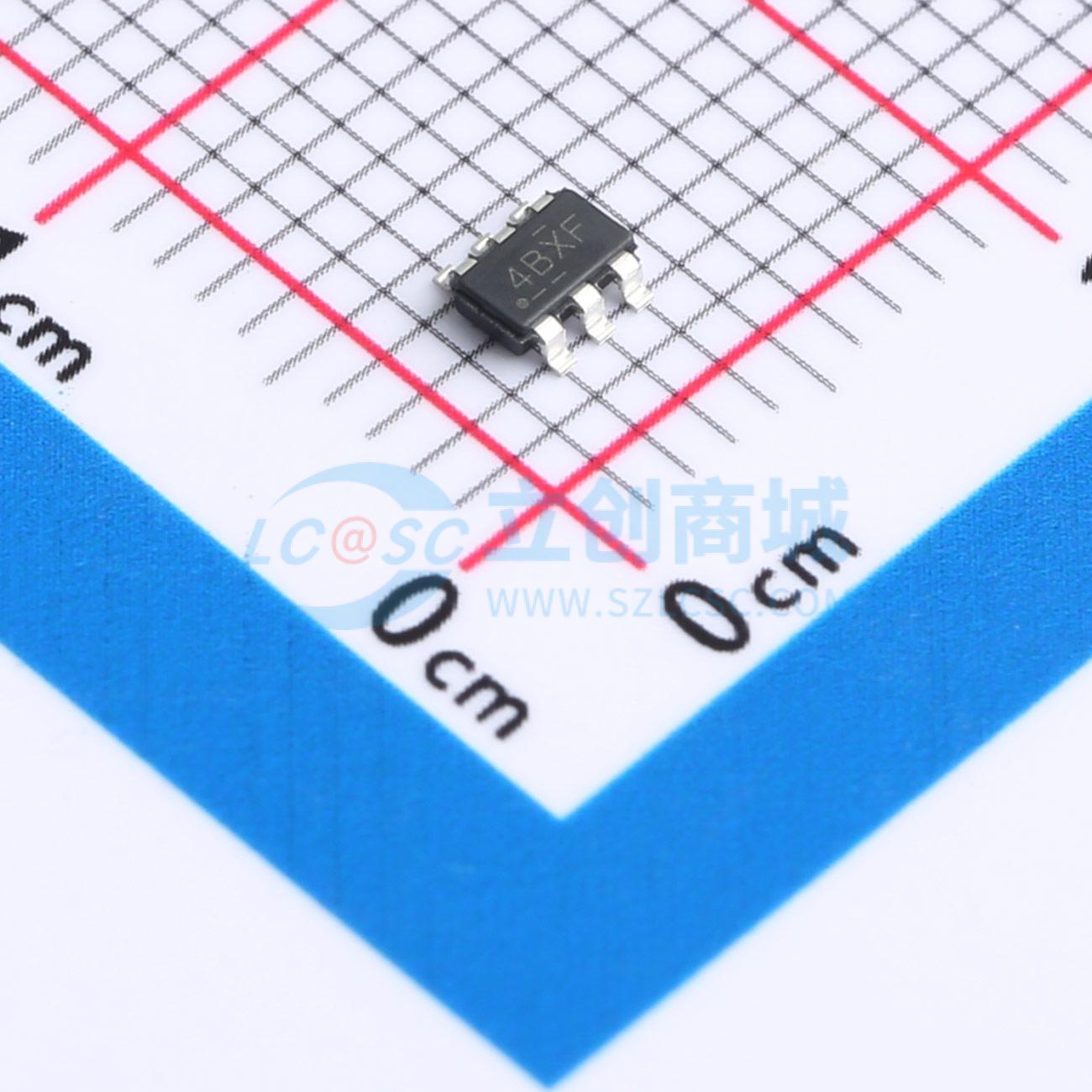

温馨提醒：图片仅供参考，商品以实物为准

LMR51430XFDDCR

采用SOT-23封装的电源转换器4.5V至36V、3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR51430 具有 40µA IQ 的 SIMPLE SWITCHER® 4.5V 至 36V、3A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR51430XFDDCR
商品编号: C5219260
商品封装: SOT-23-6-THIN(DDC)
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

LMR51430 是一款简单易用的宽 VIN SIMPLESWITCHER 电源转换器同步降压转换器，能够驱动高达 3A 的负载电流。该器件具有 4.5V 至 36V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。 LMR51430 以 500kHz 和 1.1MHz 的开关频率运行，支持使用相对较小的电感器，以实现更好的解决方案尺寸。该器件具有可在轻负载时实现高效率的 PFM 版本和实现恒定频率的 FPWM 版本，并可在整个负载范围内实现低输出电压纹波。软启动和补偿电路在内部实现，从而更大限度地减少了器件所用的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大情况下的热关断功能。LMR51430 采用 6 引脚 SOT - 23 封装。

商品特性

功能安全型有助于进行功能安全系统设计的文档专用于条件严苛的工业应用
4.5V 至 36V 输入电压范围
3A 持续输出电流
最短打开时间：70 ns
500kHz 和 1.1MHz 的固定开关频率选项
-40°C 至 150°C 的结温范围
98% 最大占空比
带预偏置输出的启动
具有断续模式的内部短路保护
±1.5% 容差电压基准
精密使能
解决方案小巧且易于使用
集成同步整流
内置补偿功能，便于使用
SOT - 23 封装
与 TPS54202 和 TPS54302 引脚对引脚兼容
提供 PFM 和强制 PWM (FPWM) 选项
使用 LMR51430 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

电器
楼宇自动化
电机驱动
通用宽输入电压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	600mV~34.2V
	输出电流	3A
	开关频率	1.1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
