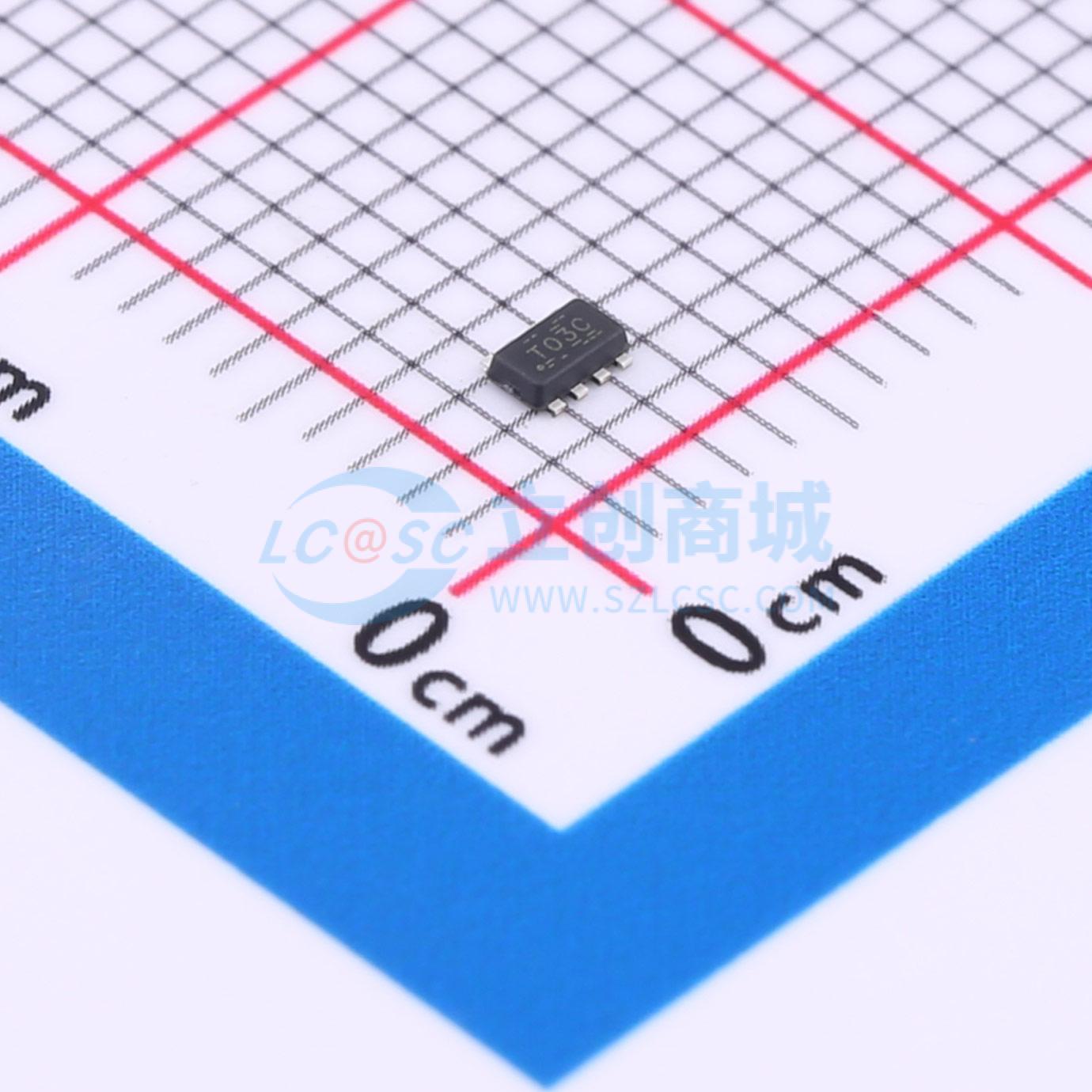

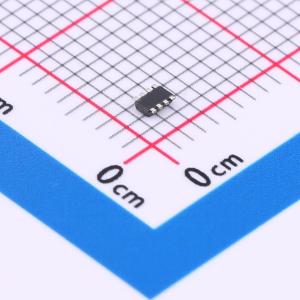

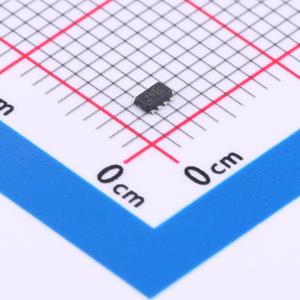

温馨提醒：图片仅供参考，商品以实物为准

TPS629203DRLR

300mA、3V至17V低降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS629203是一款基于DCS-Control拓扑的300mA、3V至17V低降压转换器。它具有高效率、内部补偿、无缝PWM/PFM转换、4μA典型静态电流和可配置的输出电压选项。该器件支持1MHz或2.5MHz开关频率,具有动态模式更改选项和输出放电功能。
品牌名称: TI(德州仪器)
商品型号: TPS629203DRLR
商品编号: C5219295
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.0145克(g)

商品参数

商品概述

高效率 DCS-Control 拓扑。TPS6292xx 系列器件是高效、小巧、高度灵活且易于使用的同步降压直流/直流转换器。3V 至 17V 的宽输入电压范围支持各种由 12V、5V 或 3.3V 电源轨或者单节或多节锂离子电池供电的系统。可将 TPS629203 配置为以强制 PWM 模式或可变频率（自动 PFM）模式在 2.5 MHz 或 1 MHz 频率下运行。在自动 PFM 模式下，器件在轻负载时自动转换为省电模式，以保持高效率。此外，借助 4µA 的低典型静态电流，可在极小的负载下实现高效率。TI 的自动效率增强 (AEE) 模式可根据输入和输出电压自动调整开关频率，从而无需使用不同的电感器即可在整个工作范围内保持高转换效率。除选择开关频率的行为之外，MODE/S-CONF 输入引脚还可用于在外部和内部反馈分压器和启用/禁用输出电压放电功能的不同组合之间进行选择。在内部反馈配置中，FB/VSET 引脚和 GND 之间的电阻器可用于在 18 种不同的输出电压选项之间进行选择。

商品特性

通过 MODE/S-CONF 引脚提高了灵活性
2.5 MHz 或 1.0 MHz 开关频率具有动态模式更改选项的强制 PWM 或自动(PFM) 省电模式
输出放电开/关
无需外部自举电容器
过流和过热保护
100% 占空比模式
精密使能输入
电源正常状态输出
与 TPS629210 和 TPS629206 器件引脚对引脚兼容
0.5mm 间距、8 引脚 SOT-5X3 封装

应用领域

电器
楼宇自动化
工厂自动化和控制
电网基础设施
零售自动化和支付
无线基础设施

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	400mV~5.5V
	输出电流	300mA
	开关频率	2.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
