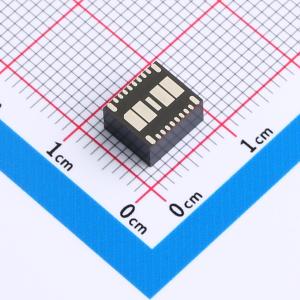

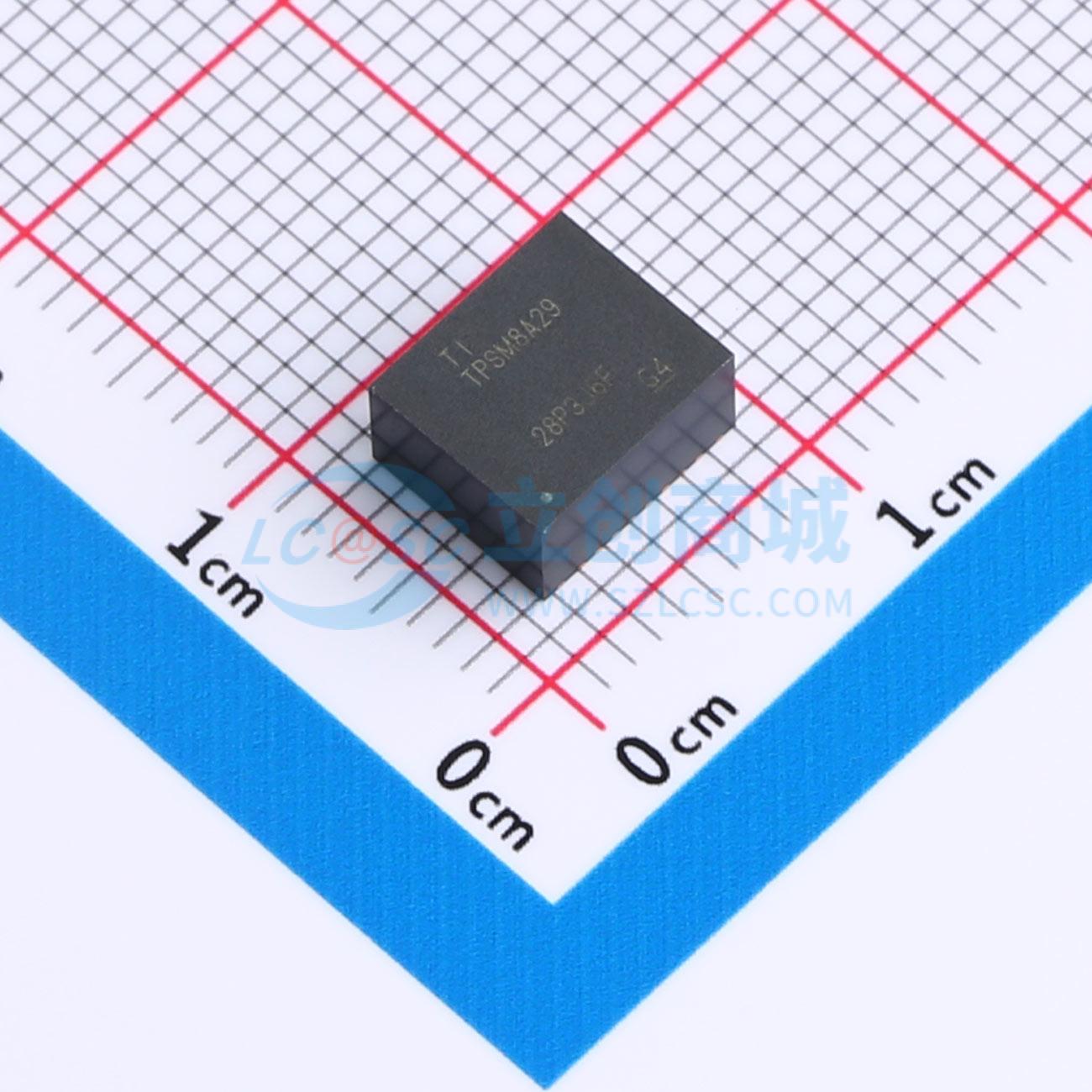

温馨提醒：图片仅供参考，商品以实物为准

TPSM8A29RDGR

具有差分遥感功能的2.7V至16V输入降压电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM8A28：输入电压范围为 3V 至 16V，电流高达 12A。TPSM8A29：输入电压范围为 4V 至 16V，电流高达 15A。输入范围为 2.7V 至 16V 时，外部偏压范围为 4.75V 至 5.3V。
品牌名称: TI(德州仪器)
商品型号: TPSM8A29RDGR
商品编号: C5219322
商品封装: B3QFN-25(6.5x7.5)
包装方式: 编带
商品毛重: 0.97克(g)

商品参数

商品概述

TPSM8A28：输入电压范围为 3V 至 16V，电流高达 12A。TPSM8A29：输入电压范围为 4V 至 16V，电流高达 15A。输入范围为 2.7V 至 16V 时，外部偏压范围为 4.75V 至 5.3V。输出电压范围：0.6V 至 5.5V。集成 MOSFET、电感器和基本无源器件。在 D-CAP3™ 控制模式下可提供快速负载阶跃响应，支持所有陶瓷输出电容器。0.6V 基准电压，±1% 容差（在 -40°C 至 +125°C 的结温范围内）。可选 FCCM 或自动跳跃 Eco-mode™ 可实现较高的轻负载效率。通过 RTRIP 实现可编程电流限制引脚。可选开关频率：600kHz、800kHz、1MHz。可实现高输出精度的差分遥感功能。可编程软启动时间。外部基准输入，用于跟踪预偏置启动功能。开漏电源正常状态输出。在发生 OC 和 UV 故障时进入断续模式，在发生 OV 故障时进入闭锁模式。6.5mm × 7.5mm × 4.0mm，RDG 封装。完全符合 RoHS 标准，无需豁免。 TPSM8A28 和 TPSM8A29 降压电源模块具有小尺寸和高效率。此模块系列包含集成电感器和基本无源器件，不需要外部补偿，可更大程度地减小解决方案尺寸。

商品特性

输入电压范围：TPSM8A28 为 3V 至 16V，TPSM8A29 为 4V 至 16V
输出电流：TPSM8A28 高达 12A，TPSM8A29 高达 15A
输入范围 2.7V 至 16V 时，外部偏压范围 4.75V 至 5.3V
输出电压范围 0.6V 至 5.5V
集成 MOSFET、电感器和基本无源器件
D-CAP3™ 控制模式，提供快速负载阶跃响应
支持所有陶瓷输出电容器
0.6V 基准电压，±1% 容差（-40°C 至 +125°C 结温范围）
可选 FCCM 或自动跳跃 Eco-mode™，实现较高轻负载效率
通过 RTRIP 实现可编程电流限制引脚
可选开关频率：600kHz、800kHz、1MHz
差分遥感功能，实现高输出精度
可编程软启动时间
外部基准输入，用于跟踪预偏置启动功能
开漏电源正常状态输出
发生 OC 和 UV 故障时进入断续模式，发生 OV 故障时进入闭锁模式
6.5mm × 7.5mm × 4.0mm，RDG 封装
完全符合 RoHS 标准，无需豁免

应用领域

数据中心交换机
核心路由器
单板计算机
光学模块

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~16V
	输出电压	600mV~5.5V
	输出电流	15A
	开关频率	1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	680uA
	开关管(内置/外置)	内置
	输出类型	可调
