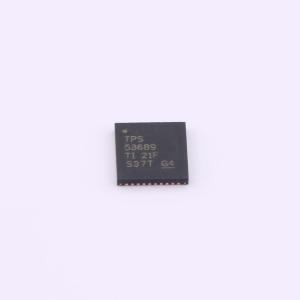

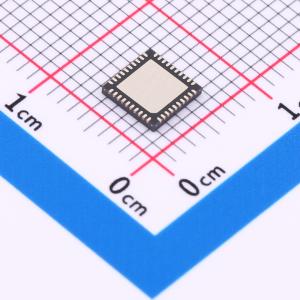

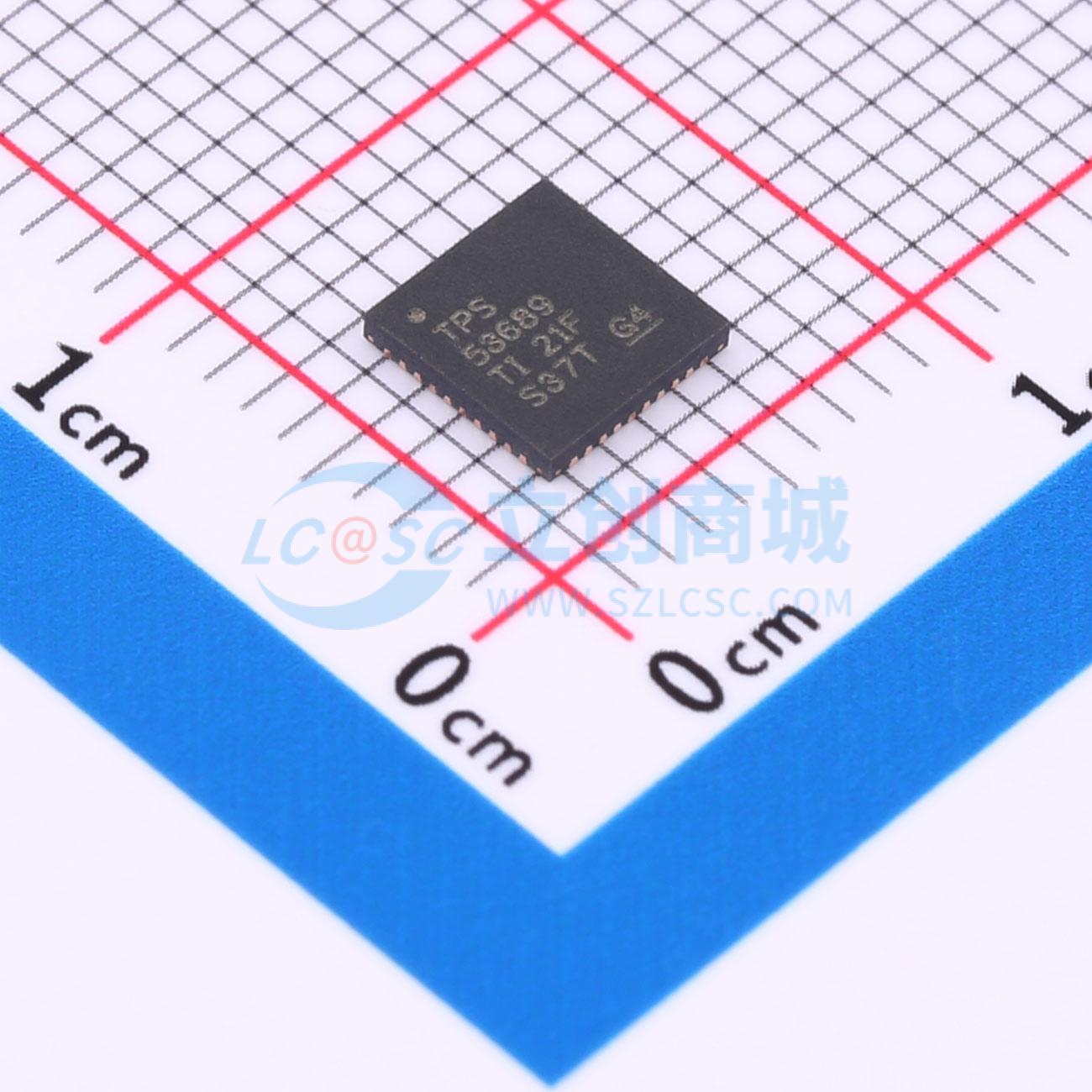

TPS53689RSBR实物图
  • TPS53689RSBR商品缩略图
  • TPS53689RSBR商品缩略图
  • TPS53689RSBR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS53689RSBR

降压型 4.5V~17V

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TPS53689 具有 VR14 SVID 和 PMBus™的双通道八相降压数字多相 D-CAP+™ 控制器
品牌名称
TI(德州仪器)
商品型号
TPS53689RSBR
商品编号
C5219337
商品封装
WQFN-40(5x5)​
包装方式
编带
商品毛重
0.18克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4.5V~17V
输出电压250mV~5.5V
输出电流-
开关频率1.5MHz
工作温度-40℃~+125℃
属性参数值
同步整流-
输出通道数2
拓扑结构降压式
静态电流(Iq)-
开关管(内置/外置)内置
输出类型可调
功能特性轻载高效模式;外部补偿;可调限流

商品概述

TPS53689 是一款符合 VR14 SVID 标准的降压多相控制器,具有双通道、内置非易失性存储器 (NVM) 和 PMBus™ 接口,而且与 TI NexFET™ 功率级完全兼容。D-CAP+ 架构等高级控制特性以及下冲衰减 (USR) 和过冲衰减 (OSR) 可提供快速瞬态响应、最低输出波纹和出色的动态电流共享。该器件还提供全新的相位交错策略和动态切相功能,可有效提升轻负载条件下的效率。还本地支持输出电压转换率和自适应电压定位的可调控制。此外,该器件还支持 PMBus 通信接口,可向主机系统报告遥测的电压、电流、功率、温度和故障状况。所有可编程参数均可通过 PMBus 接口进行配置,而且可作为新的默认值存储在 NVM 中,以尽可能减少外部组件数量。TPS53689 器件采用散热增强型 40 引脚 QFN 封装,额定工作温度为 -40℃ 至 125℃。如需了解所有可用封装,请参阅数据表末尾的可订购产品附录。

商品特性

  • 输入电压范围:4.5V 至 17V
  • 输出电压范围:0.25V 至 5.5V
  • 支持 N + M 相位配置 (N + M ≤ 8, M ≤ 4) 的双路输出
  • 符合Intel VR14 SVID标准且支持PSYS
  • 向后兼容 VR13.HC/VR13.0 SVID
  • 自动NVM故障状态记录
  • 动态电流限制,可提高快速电压模式性能
  • 与TI NexFET™功率级完全兼容,可实现高密度解决方案
  • 增强型D-CAP+控制可提供卓越的瞬态性能和出色的动态电流共享
  • 可通过可编程阈值实现动态切相,从而提高轻负载和重负载下的效率
  • 可通过非易失性存储器(NVM)进行配置,从而减少外部组件数量
  • 支持精确可调自适应电压定位(AVP、负载线)
  • 单独的每相位IMON校准,具有多斜率增益校准以提高系统精度
  • 快速增相可实现瞬态下冲衰减
  • 具有可编程超时的二极管制动,可减少瞬态过冲
  • 获得专利的 AutoBalance™ 电流共享
  • 可编程的每相位谷值电流限制(OCL)
  • PMBus™ v1.3.1 系统接口,用于遥测电压、电流、功率、温度和故障条件
  • 可通过PMBus对环路补偿进行编程
  • 无驱动器配置,有助于实现高效的高频开关
  • 5.00 mm × 5.00 mm、40 引脚 QFN 封装

应用领域

  • 数据中心和企业计算机架式服务器
  • 硬件加速器
  • 网络接口卡(NIC)
  • ASIC和高性能客户端
