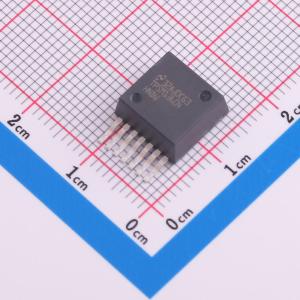

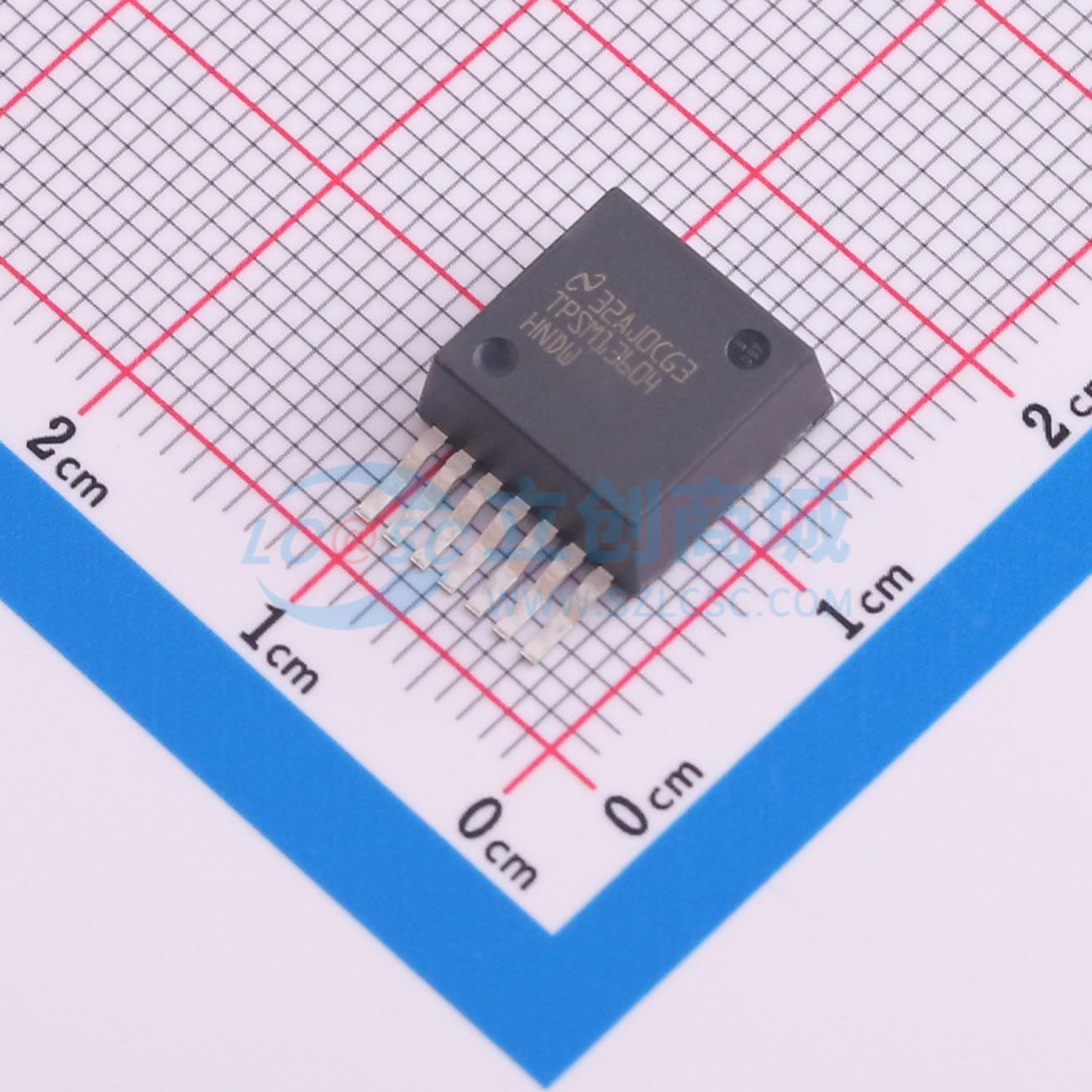

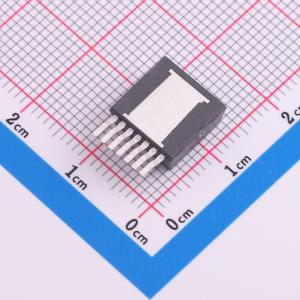

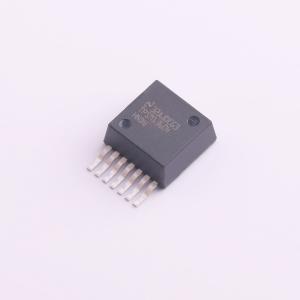

TPSM13604HNDWR

5V至36V、4A高输出电压电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM13604H是一款集成屏蔽式电感器的降压直流/直流电源模块,支持5V至36V的输入电压范围,提供3V至16V的可调节输出电压,最大输出电流为4A。该模块具有低开关频率、外部软启动和精密使能端,可实现灵活的启动排序,同时具备热关断、输入欠压锁定、输出过压保护、短路保护、输出限流以及预偏置输出启动功能。
品牌名称: TI(德州仪器)
商品型号: TPSM13604HNDWR
商品编号: C5219351
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPSM13604H SIMPLE SWITCHER 电源模块是一款易于使用的降压直流/直流解决方案，能以低开关频率驱动高达 4A 的负载，并具有出色的电源转换效率、线路和负载调节以及输出精度。TPSM13604H 采用创新型封装，可提高热性能并支持手工或机器焊接。 TPSM13604H 支持 5V 至 36V 的输入电压轨范围，可提供低至 3V 的高精度可调节输出电压。TPSM13604H 仅需三个外部电阻和四个外部电容器即可完善电源解决方案。TPSM13604H 的设计可靠而稳健，并且具有以下保护特性：热关断、输入欠压锁定、输出过压保护、短路保护、输出限流以及预偏置输出的启动功能。单个电阻最高可将开关频率调节至 700kHz。

商品特性

集成屏蔽式电感器
简单的 PCB 布局
采用外部软启动和精密使能端实现灵活启动排序
防止浪涌电流
输入 UVLO 和输出短路保护
-40°C 至 125°C 的结温范围
便于装配和制造的单个外露焊盘和标准引脚分配
低输出电压纹波
引脚对引脚兼容系列：LMZ14203/LMZ14202/LMZ14201（最大 42V，3A、2A、1A），LMZ12003/LMZ12002/LMZ12001（最大 20V，3A、2A、1A）
性能优势：高效率有效降低系统产生的热量
低辐射 EMI（经 EN 55022 B 类标准测试）
无需补偿
低封装热阻
EN 55022:2006，+A1:2007，FCC 部分 15 子部分 B: 2007

应用领域

测试和测量
工厂自动化和控制
通用电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~36V
	输出电压	3V~16V
	输出电流	4A
	开关频率	700kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
