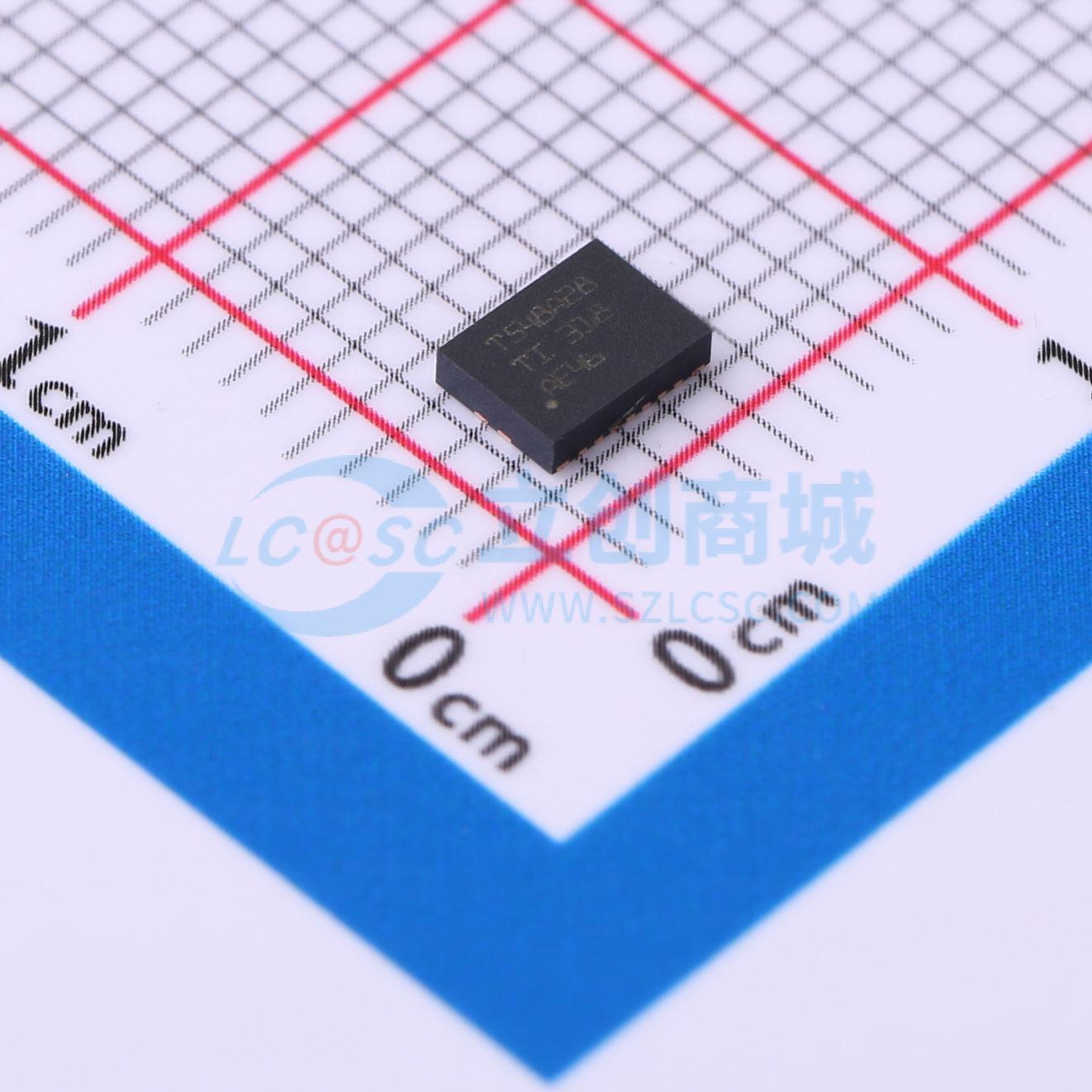

温馨提醒：图片仅供参考，商品以实物为准

TPS548A28RWWR

降压型 15A 2.7V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS548A28 具有遥感功能和 3V LDO 的 2.7V 至 16V、15A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS548A28RWWR
商品编号: C5219375
商品封装: VQFN-21-HR(3x4)
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

商品概述

TPS548A28 器件是一款具有自适应导通时间 D-CAP3控制模式的高效率、小尺寸同步降压转换器。该器件不需要外部补偿，因此易于使用并且仅需要很少的外部元件。该器件非常适合空间受限的数据中心应用。TPS548A28 器件具有差分遥感功能和高性能集成MOSFET，在整个工作结温范围具有高精度 (±1%) 0.6V 电压基准。该器件具有快速负载瞬态响应、精确负载调节和线路调节、跳跃模式或 FCCM 运行以及可编程软启动功能。TPS548A28 是一款无铅器件，完全符合 RoHS 标准，无需豁免。

商品特性

输入范围为 4V 至 16V，电流高达 15A，无外部偏压
输入范围为 3V 至 16V，电流高达 12A，无外部偏压
输入范围为 2.7V 至 16V 时，电流高达 15A，外部偏压范围为 3.13V 至 5.3V
输出电压范围:0.6V 至 5.5V
集成式 10.2mΩ 和 3.1mΩ MOSFET
D-CAP3™，可提供超快负载阶跃响应
支持所有陶瓷输出电容器
在 –40℃ 至 +125℃ 结温下实现差分遥感，VREF为 0.6V ±1%
自动跳跃 Eco-mode™ 可实现高轻负载效率
通过 RTRIP 实现可编程电流限制
引脚可选开关频率:600kHz、800kHz、1MHz
可编程软启动时间
外部基准输入，用于跟踪
预偏置启动功能
开漏电源正常状态输出
在发生 OC 和 UV 故障时进入断续模式，在发生OV 故障时进入闭锁模式
4mm × 3mm 21 引脚 QFN 封装
完全符合 RoHS 标准，无需豁免

应用领域

机架式服务器和刀片式服务器
硬件加速器和插件卡
数据中心交换机
工业 PC

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~16V
	输出电压	600mV~5.5V
	输出电流	15A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	680uA
	开关管(内置/外置)	内置
	输出类型	可调
