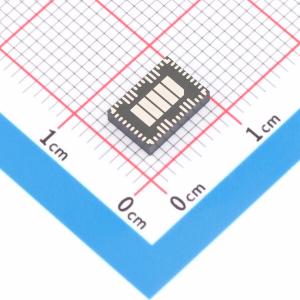

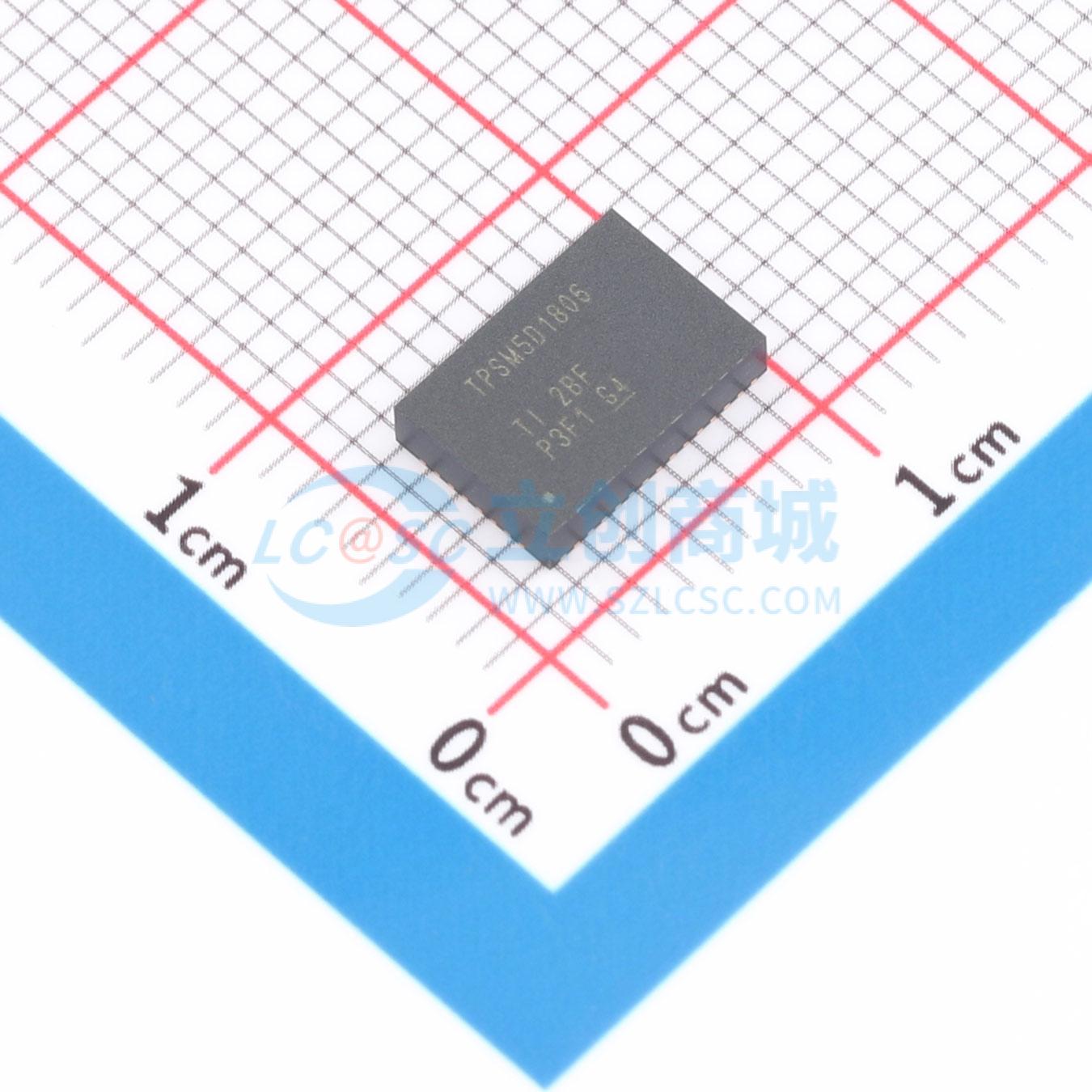

温馨提醒：图片仅供参考，商品以实物为准

TPSM5D1806RDBR

4.5V至15V输入、双路6A/单路12A输出电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM5D1806 双路 6A 输出电源模块是一款高度集成且灵活的直流/直流电源，采用紧凑型 8mm x 5.5mm x 1.8mm QFN 封装。输入电压范围为 4.5V 至 15V，因此可对宽电压范围的中间总线以及标准 5V 和 12V 电压轨进行电压转换。两个 6A 输出可以针对两个单独的电源轨分别配置，也可以合并为一个两相 12A 输出。
品牌名称: TI(德州仪器)
商品型号: TPSM5D1806RDBR
商品编号: C5219350
商品封装: BQFN-51(5.5x8)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPSM5D1806 双路 6A 输出电源模块是一款高度集成且灵活的直流/直流电源，采用紧凑型 8mm × 5.5mm × 1.8mm QFN 封装。输入电压范围为 4.5V 至 15V，因此可对宽电压范围的中间总线以及标准 5V 和 12V 电压轨进行电压转换。两个 6A 输出可以针对两个单独的电源轨分别配置，也可以合并为一个两相 12A 输出。具有出色封装布局的低厚度 51 引脚 QFN 封装可提高热性能。该封装的所有信号引脚均分布在外围，器件下方有一些大型散热焊盘，可在制造过程中实现简单布局和轻松处理。集成的电源设计省去了设计流程中的环路补偿和磁性元件选型。该器件为每个输出提供了独立的使能控制和电源正常信号。开关频率和相位偏移可以使用引脚束带进行配置。该器件还提供了过流和热关断保护。

商品特性

独立双路 6A 输出
并行单路 12A 输出
输出电压范围：0.5V 至 5.5V
0.5V，温度范围内的电压基准精度为 ±1%
具有相位延迟的频率同步
针对每个输出的独立使能和电源正常指示功能
启动至预偏置输出
UV 和 OV 电源正常输出
可选开关频率选项：500kHz、1.0MHz、1.5MHz 和 2.0MHz
符合 EN55011 辐射 EMI 限值
工作结温范围：-40°C 至 +125°C
工作环境温度范围：-40°C 至 +105°C
8mm × 5.5mm × 1.8mm 标准 QFN 封装
使用 TPSM5D1806 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

半导体测试和仪表
医疗成像
企业交换和存储应用
有线网络（光纤传输）
数据通信模块（光学模块）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	输出电压	500mV~5.5V
	输出电流	6A
	开关频率	2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	4mA
	开关管(内置/外置)	内置
	输出类型	可调
