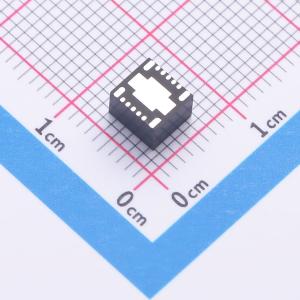

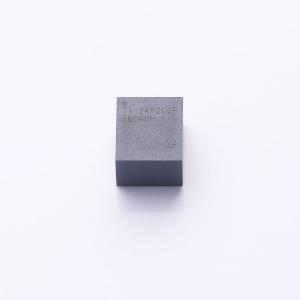

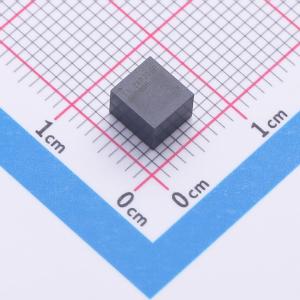

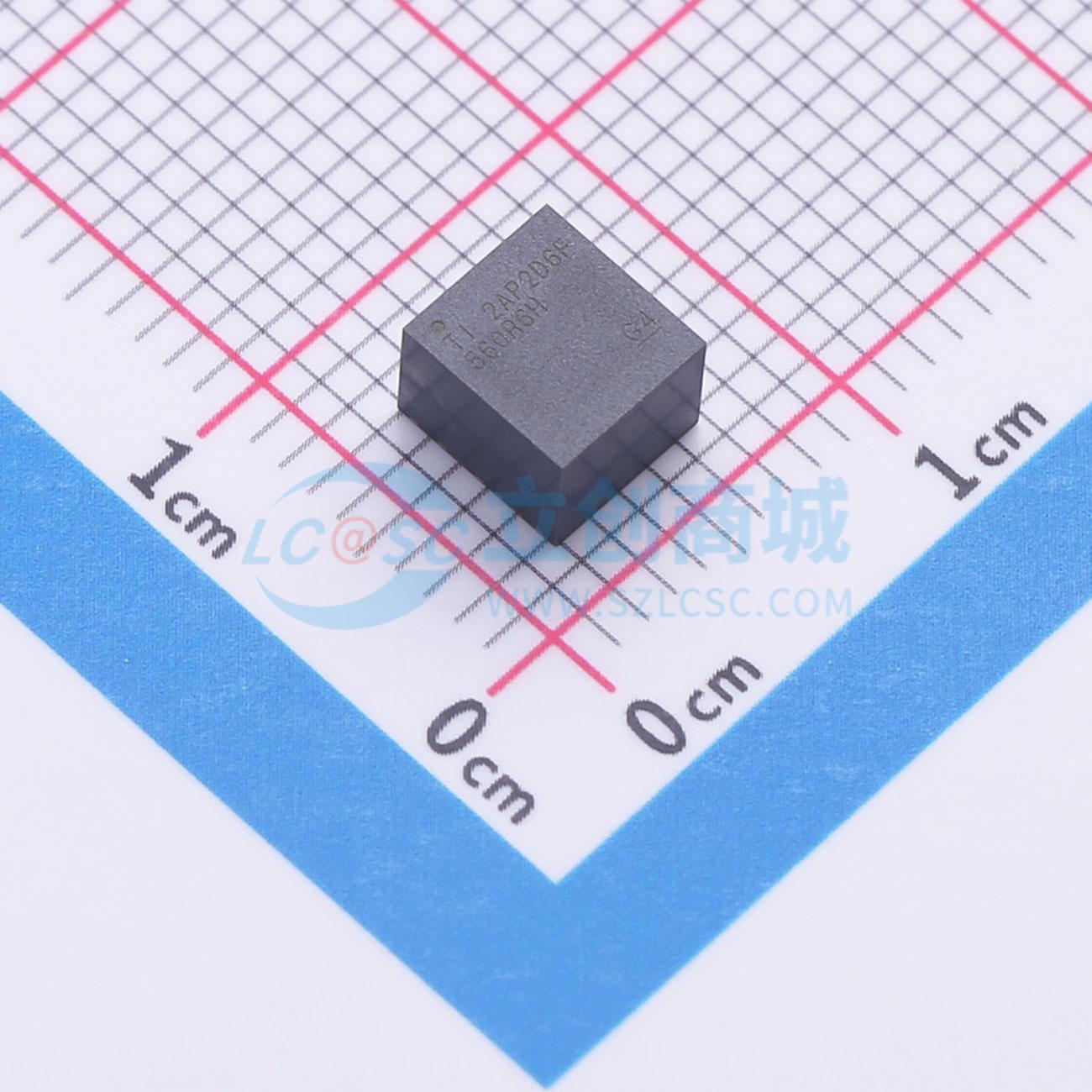

TPSM560R6HRDAR

60V输入、1V至16V输出、600mA电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM560R6H是一款高度集成的600mA电源模块，在热增强型QFN封装内整合了一个带有功率MOSFET的60V输入直流/直流降压转换器、一个屏蔽式电感器和多个无源器件。此5.0mmx5.5mmx4.0mm、15引脚QFN封装采用增强型HotRodQFN技术来实现增强的热性能、小尺寸和低EMI。封装引脚外露，具有单个大型散热焊盘，方便布局布线和组装。
品牌名称: TI(德州仪器)
商品型号: TPSM560R6HRDAR
商品编号: C5219341
商品封装: B3QFN-15(5x5.5)
包装方式: 编带
商品毛重: 0.485克(g)

商品参数

商品概述

TPSM560R6H是一款高度集成的600mA电源模块，在热增强型QFN封装内整合了一个带有功率MOSFET的60V输入直流/直流降压转换器、一个屏蔽式电感器和多个无源器件。此5.0mm×5.5mm×4.0mm、15引脚QFN封装采用增强型HotRodQFN技术来实现增强的热性能、小尺寸和低EMI。封装引脚外露，具有单个大型散热焊盘，方便布局布线和组装。

TPSM560R6H是一款紧凑、易用的电源模块，具有1.0V至16V的可调节宽输出电压范围。该总体解决方案仅需四个外部元件，并且省去了设计流程中的环路补偿和磁性器件选型过程。TPSM560R6H具有全套功能，包括电源正常状态指示、可编程UVLO、预偏置启动、过流和温度保护，因此是为各种应用供电的出色器件。空间受限型应用可从5.0mm×5.5mm封装中受益。

商品特性

提供功能安全
可帮助进行功能安全系统设计的文档
5.0mm×5.5mm×4.0mm增强型HotRod QFN
出色的热性能：在85℃且无散热的情况下高达9.6W的输出功率
标准封装尺寸：单个大型散热焊盘和所有引脚均分布在封装外围
专为可靠耐用的应用而设计
宽输入电压范围：4.2V至60V
高达66V的输入电压瞬态保护
工作结温范围：-40℃至+125℃
固定1MHz开关频率
FPWM运行模式
针对超低EMI要求进行了优化
集成屏蔽式电感器和高频旁路电容器
符合EN55011 EMI标准
26μA非开关静态电流
单调启动至预偏置输出
无环路补偿或自举组件
具有迟滞功能的精密使能和输入UVLO
具有迟滞功能的热关断保护
使用TPSM560R6H并借助WEBENCH PowerDesigner创建定制设计

应用领域

现场发送器和传感器、PLC模块
恒温器、视频监控、HVAC系统
交流和伺服驱动器、旋转编码器
工业运输、资产跟踪
负输出应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~60V
	输出电压	1V~16V
	输出电流	600mA
	开关频率	1.15MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式；降压-升压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	可调
