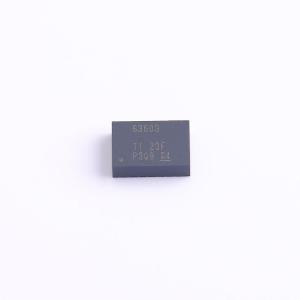

TPSM63603RDHR

降压型 3A 3V~36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM63603 同步降压电源模块是一款高度集成的 36V、3A 直流/ 直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器在布局中的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。
品牌名称: TI(德州仪器)
商品型号: TPSM63603RDHR
商品编号: C5219327

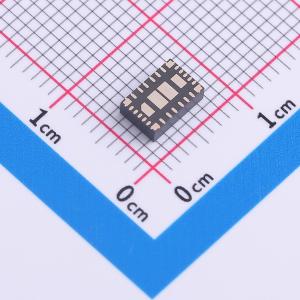

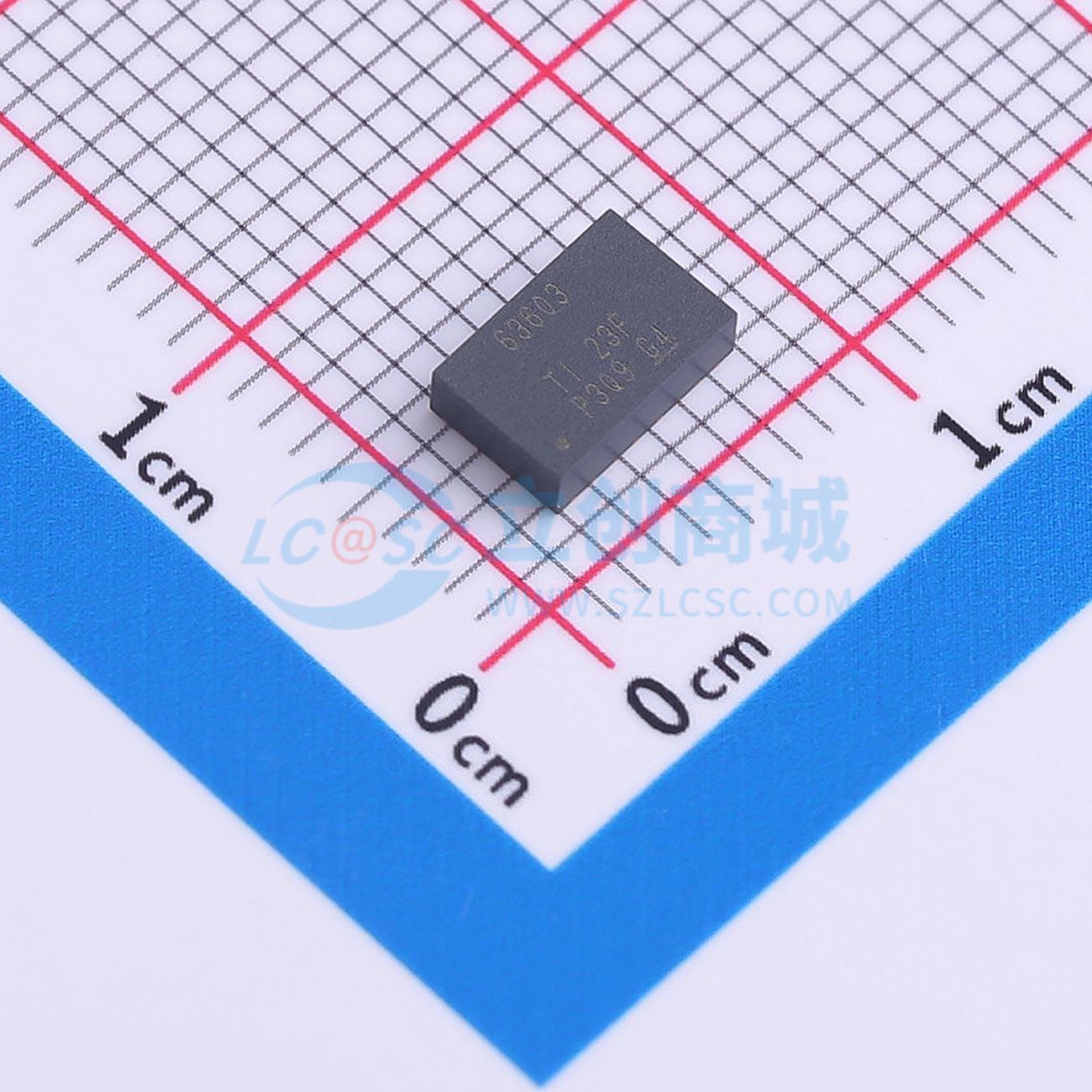

商品封装: B0QFN-30(4x6)
包装方式: 编带
商品毛重: 0.2912克(g)

商品参数

商品概述

TPSM63603 同步降压电源模块是一款高度集成的 36V、3A 直流/ 直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器在布局中的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。

TPSM63603 具有 1V 到 16V 的输出电压，旨在快速、轻松实现小尺寸 PCB 的低 EMI 设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。

尽管针对空间受限型应用采用了简易的小尺寸设计，TPSM63603 模块提供了许多特性，可实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压 UVLO 调节、电阻可编程开关节点压摆率和扩频选项以改善 EMI、集成 VCC、自举和输入电容器以提高可靠性和密度、全负载电流范围内的恒定开关频率、以及 PGOOD 指示器可实现时序控制、故障保护和输出电压监控。

商品特性

多功能同步降压直流/直流模块
- 集成 MOSFET、电感器和控制器
- 3V 至 36V 的宽输入电压范围
- 可调节输出电压范围为 1V 至 16V
- 4mm×6mm×1.8mm 超模压塑料封装
- -40°C 至 125°C 结温范围
- 使用 RT 引脚或外部 SYNC 信号可在 200kHz 至 2.2MHz 范围内调节频率
- 负输出电压应用功能
- 在整个负载范围内具有超高效率
  - 12V IN、5V OUT、1MHz 时峰值效率为 93%
  - 具有用于提升效率的外部偏置选项
  - 关断时的静态电流为 0.6μA（典型值）
超低的传导和辐射 EMI 信号
- 具有双输入路径和集成电容器的低噪声封装可降低开关振铃
- 展频调制（S 后缀）
- 电阻器调节的开关节点压摆率
- 恒定频率 FPWM 运行模式
- 符合 CISPR 11 和 32 B 类发射要求
适用于可扩展电源固有保护特性，可实现稳健设计
- 精密使能输入和漏极开路 PGOOD 指示器（用于时序、控制和 VIN UVLO）
- 过流和热关断保护

应用领域

测试和测量

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~16V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式；降压-升压式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	可调
