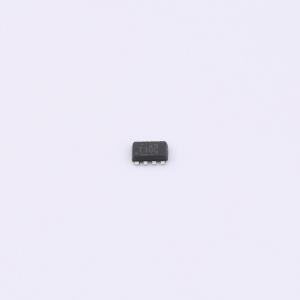

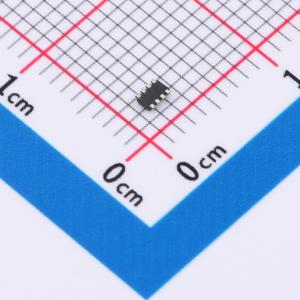

温馨提醒：图片仅供参考，商品以实物为准

TPS629210DRLR

3V至17V、1A低IQ降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS629210 采用 SOT-583 封装的 3V 至 17V、1A、高效率和低 IQ 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS629210DRLR
商品编号: C5219301
商品封装: SOT-5x3(DRL)-8
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

TPS6292xx系列器件是高效、小巧、高度灵活且易于使用的同步降压直流/直流转换器。3V至17V的宽输入电压范围支持各种由12V、5V或3.3V电源轨或者单节或多节锂离子电池供电的系统。可将TPS629210配置为以强制PWM模式或可变频率（自动PFM）模式在2.5MHz或7MHz下运行。在自动PFM模式下，器件在轻负载时自动转换为省电模式，以保持高效率。此外，借助4μA的低典型静态电流，可在极小的负载下实现高效率。TI的自动效率增强(AEE)模式可根据输入和输出电压自动调整开关频率，从而无需使用不同的电感器即可在整个工作范围内保持高转换效率。除选择开关频率行为之外，MODE/S - CONF输入引脚还可用于在外部和内部反馈分压器和启用/禁用输出电压放电功能的不同组合之间进行选择。在内部反馈配置中，FB/VSET引脚和GND之间的电阻器可用于在18种不同的输出电压选项之间进行选择。

商品特性

高效率DCS - Control™拓扑
4μA（典型值）低静态电流
输出电流高达1A
RDSON：250mΩ高侧，85mΩ低侧
输出电压精度为±1%
可配置的输出电压选项：
- VFB外部分压器：0.6V至5.5V
- VSET内部分压器：
  - 18个选项（介于0.4V与5.5V之间）
通过MODE/S - CONF引脚提高了灵活性
2.5MHz或1.0MHz开关频率
具有动态模式更改选项的强制PWM或自动(PFM)省电模式
输出放电开/关
无需外部自举电容器
输出过流和过热保护
100%占空比模式
精密使能输入
电源正常状态输出
与TPS629210E、TPS629206和TPS629203器件引脚对引脚兼容
0.5mm间距、8引脚SOT - 583封装

应用领域

电器
楼宇自动化
工厂自动化和控制
电网基础设施
零售自动化和支付
无线基础设施

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	400mV~5.5V
	输出电流	1A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	-
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
