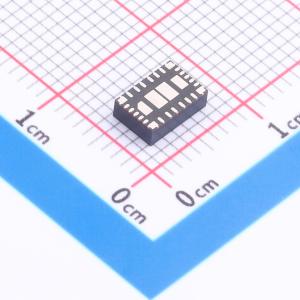

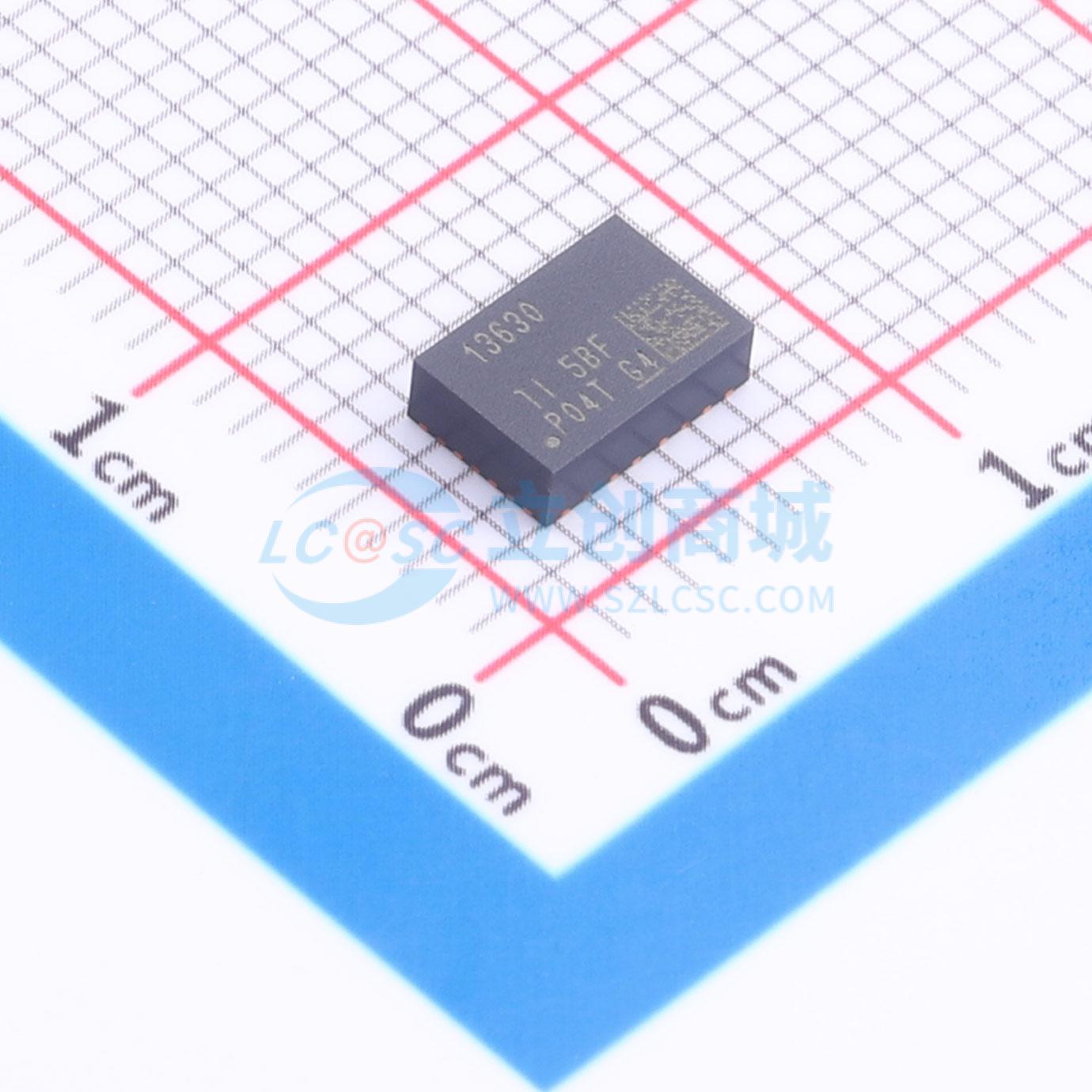

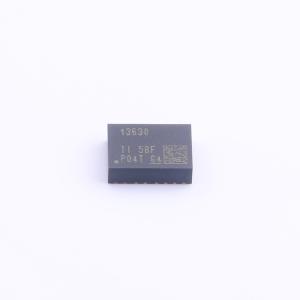

温馨提醒：图片仅供参考，商品以实物为准

TLVM13630RDHR

降压型 3A 3V~36V

描述: TLVM13630 高密度 3V 至 36V 输入、1V 至 6V 输出、3A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: TLVM13630RDHR
商品编号: C5219304
商品封装: B0QFN-30(4x6)
包装方式: 编带
商品毛重: 0.2912克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式；降压-升压式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	内置LDO稳压器；逐波限流；过流保护；工作状态指示；打嗝限流

商品概述

TLVM13630 同步降压电源模块是一款高度集成的36V、3A 直流/直流解决方案，集成了多个功率MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod™ QFN 封装。该模块的 VIN 和VOUT 引脚位于封装的边角处，可优化输入和输出电容器在布局中的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。TLVM13630 具有 1V 到 6V 的输出电压，旨在快速、轻松实现小尺寸 PCB 的低 EMI 设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。尽管针对空间受限型应用采用了简易的小尺寸设计，TLVM13630 模块提供了许多特性，可实现稳健的性能:具有迟滞功能的精密使能端可实现输入电压 UVLO调节、集成 VCC、自举和输入电容器以提高可靠性和密度、全负载电流范围内恒定开关频率以提高负载瞬态性能、负输出电压能力可用于反相应用、以及PGOOD 指示器可实现时序控制、故障保护和输出电压监控。

商品特性

多功能同步降压直流/直流模块
集成 MOSFET、电感器和控制器
3 V 至 36 V 的宽输入电压范围
可调节输出电压范围为 1V 至 6V，在整个温度范围具有 1% 的设定点精度
4mm × 6mm × 1.8mm 超模压塑料封装
-40℃ 至 125℃ 结温范围
可在 200kHz 至 2.2MHz 范围内调节频率
负输出电压应用功能
在整个负载范围内具有超高效率
12VIN、5VOUT、1MHz 时峰值效率为 93%
具有用于提升效率的外部偏置选项
关断时的静态电流为 0.6µA（典型值）
3A 负载下的典型压降为 0.4V
超低的传导和辐射 EMI 信号
具有双输入路径和集成电容器的低噪声封装可降低开关振铃
恒定频率 FPWM 运行模式
符合 CISPR 11 和 32 B 类发射要求
适用于可扩展电源
固有保护特性，可实现稳健设计
精密使能输入和漏极开路 PGOOD 指示器（用于时序、控制和 VIN UVLO ）
断续模式过流保护
具有迟滞功能的热关断保护
可借助 WEBENCH® Power Designer 创建定制设计方案

应用领域

测试和测量
工厂自动化和控制
降压电源
反相降压/升压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~6V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃
