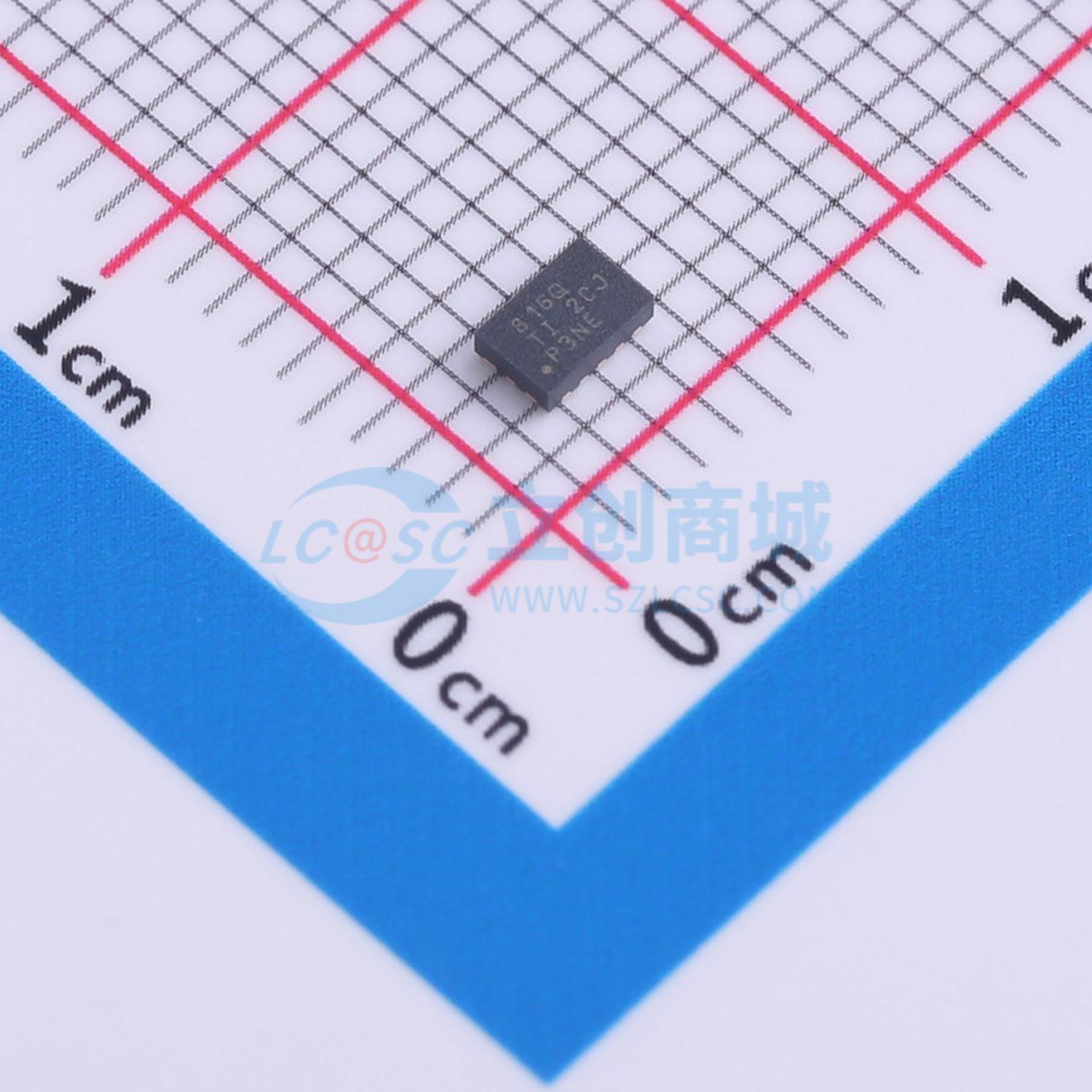

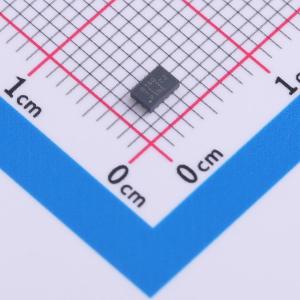

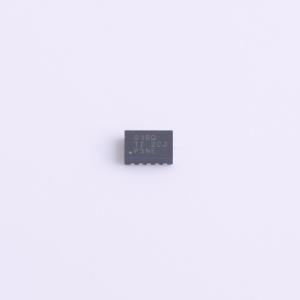

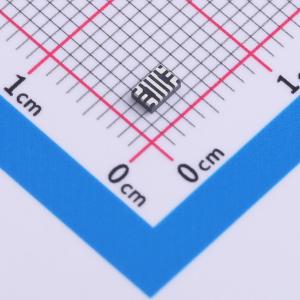

温馨提醒：图片仅供参考，商品以实物为准
TPS62816QWRWYRQ1
降压型 6A 2.7V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS62816-Q1 采用 2mm x 3mm 可湿性侧面 QFN 封装的汽车类 2.75V 至 6V、6A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62816QWRWYRQ1
- 商品编号
- C5219318
- 商品封装
- VQFN-9-HR(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.146625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 6A | |
| 开关频率 | 4MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 26uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；频率同步；可调软启动；输出放电；EMI优化(抖频模式)；工作状态指示 |
商品概述
TPS62816-Q1 是一款易于使用的引脚对引脚高效同步降压直流/直流转换器。它基于峰值电流模式控制拓扑，专为信息娱乐系统和高级驾驶辅助系统等汽车应用而设计。低阻开关可支持高达 6A 的持续输出电流。用户可通过外部方式在 1.8MHz 至 4MHz 范围内调节开关频率，亦可在该频率范围内将其同步至外部时钟。在PWM/PFM 模式下，TPS62816-Q1 会在轻负载情况下自动进入省电模式，从而在整个负载范围内维持高效率。TPS62816-Q1 可在 PWM 模式下提供 1% 的输出电压精度，这有助于实现具有高输出电压精度的电源设计。通过 SS/TR 引脚，可设置启动时间或跟踪向外部源提供的输出电压。此特性可实现不同电源轨的外部时序控制并限制启动期间的浪涌电流。TPS62816-Q1 是一个可调节版本，采用了具有可湿性侧面的 3mm x 2mm VQFN 封装。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准，器件温度等级 1:-40℃ 至 +125℃ TA
- 提供功能安全型，可帮助进行功能安全系统设计的文档
- 输入电压范围:2.7V 至 6V
- 静态电流:26μA（典型值）
- 输出电压范围为 0.6V 至 5.5V
- 输出电压精度为 ±1%（PWM 操作）
- 可调软启动
- 强制 PWM 或 PWM/PFM 操作
- 可调开关频率为1.8MHz 至 4MHz
- 精密使能输入可实现用户定义的欠压锁定、准确排序
- 100% 占空比模式
- 有源输出放电
- 展频时钟 - 可选
- 具有窗口比较器的电源正常输出
- 封装具有可湿性侧面
- 结温范围:-40℃ 至 150℃
应用领域
- ADAS 传感器融合
- 环视 ECU
- 数字驾驶舱
- 外部放大器
