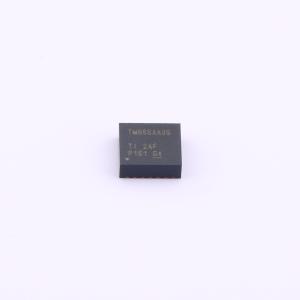

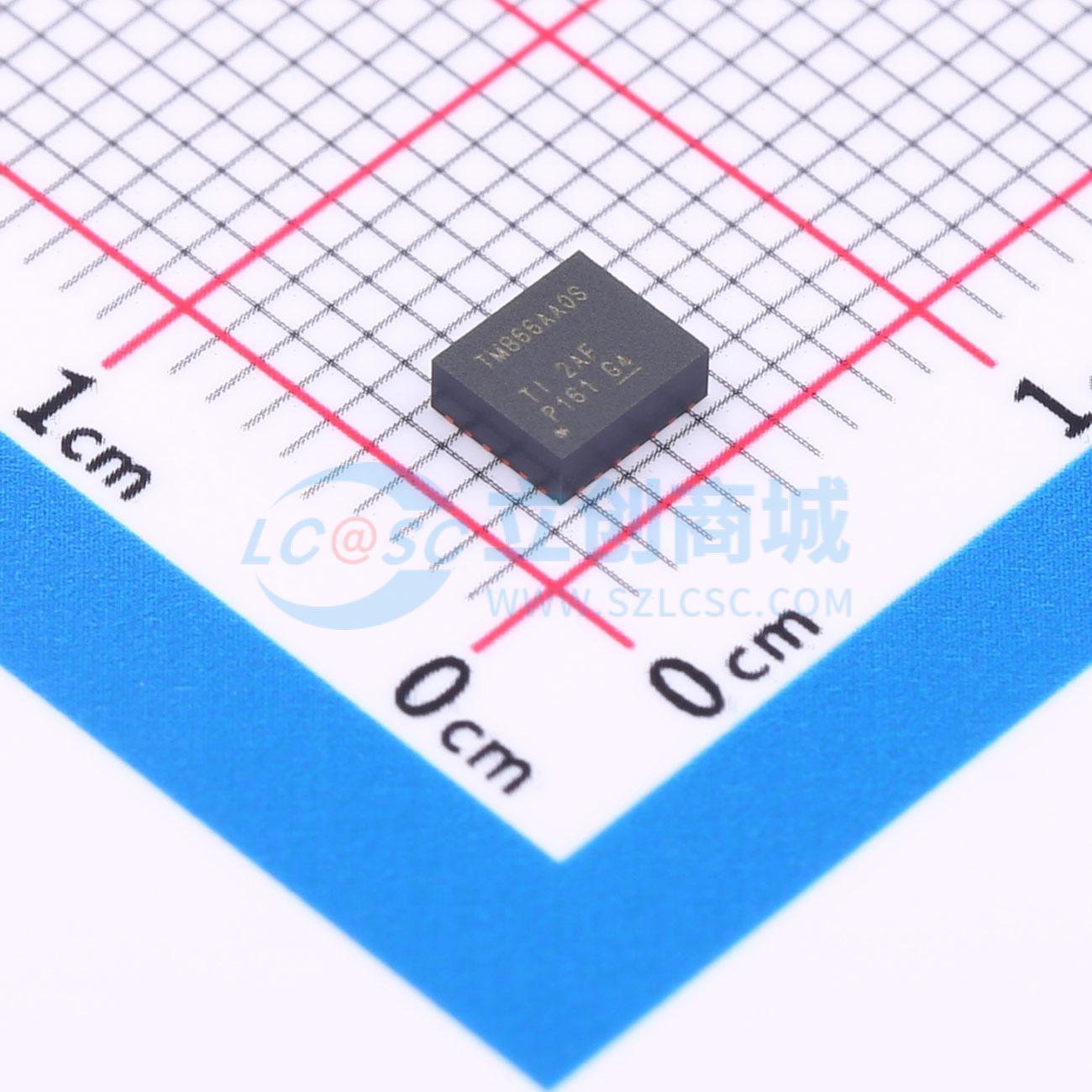

温馨提醒：图片仅供参考，商品以实物为准
TPSM82866AA0SRDJR
2.4V至5.5V输入、4A/6A降压电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSM8286xA 器件系列包含 4A 和 6A 降压转换器电源模块，该电源模块经优化可实现小解决方案尺寸和高效率。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。该器件采用紧凑的薄型封装，适用于通过标准表面贴装设备进行自动组装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM82866AA0SRDJR
- 商品编号
- C5219317
- 商品封装
- B0QFN-23(3.5x4)
- 包装方式
- 编带
- 商品毛重
- 0.0984克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.4V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 6A | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPSM8286xA 器件系列包含 4A 和 6A 降压转换器电源模块，该电源模块经优化可实现小解决方案尺寸和高效率。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。该器件采用紧凑的薄型封装，适用于通过标准表面贴装设备进行自动组装。
通过 DCS-Control 架构可实现严格的输出电压精度（即使与小型输出电容搭配工作时也是如此），以及出色的负载瞬态性能。该转换器在中高负载条件下以 PWM 模式运行，并在轻负载时自动进入省电模式运行，从而在整个负载电流范围内保持高效率。此类器件还可强制进入 PWM 模式运行，以实现超小的输出电压纹波。
器件的 EN 和 PG 引脚支持顺序配置，可带来灵活的系统设计。集成的软启动功能降低了输入电源需要提供的浪涌电流。过热保护和断续短路保护功能使得该解决方案稳健且可靠。
商品特性
- 效率高达 96%
- 优异的热性能
- 符合 CISPR-11 B 类标准
- 1%的输出电压精度
- 可实现快速瞬态响应的 DCS-Control 拓扑
- 1.4mm 或 1.8mm 超薄型 QFN 封装
- 输入电压范围为 2.4V 至 5.5V
- 同一器件型号可提供：
- 可调输出电压：0.6V 至 VIN
- 13 个集成式固定输出电压选项
- 具有窗口比较器的电源正常状态指示器
- 2.4MHz 开关频率
- 强制 PWM 或省电模式
- 4μA 工作静态电流
- 输出电压放电
- 100%占空比模式
- 断续短路保护
- 热关断
- –40°C 至 125°C 工作温度范围
- 间距为 0.5mm 的 3.5mm×4.0mm QFN 封装
- 35mm² 解决方案尺寸
应用领域
- 适用于 FPGA、CPU、ASIC 的内核电源
- 光学模块
- 医疗成像
- 工业运输
- 工厂自动化和控制
