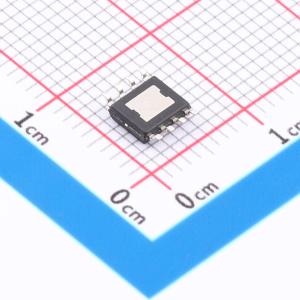

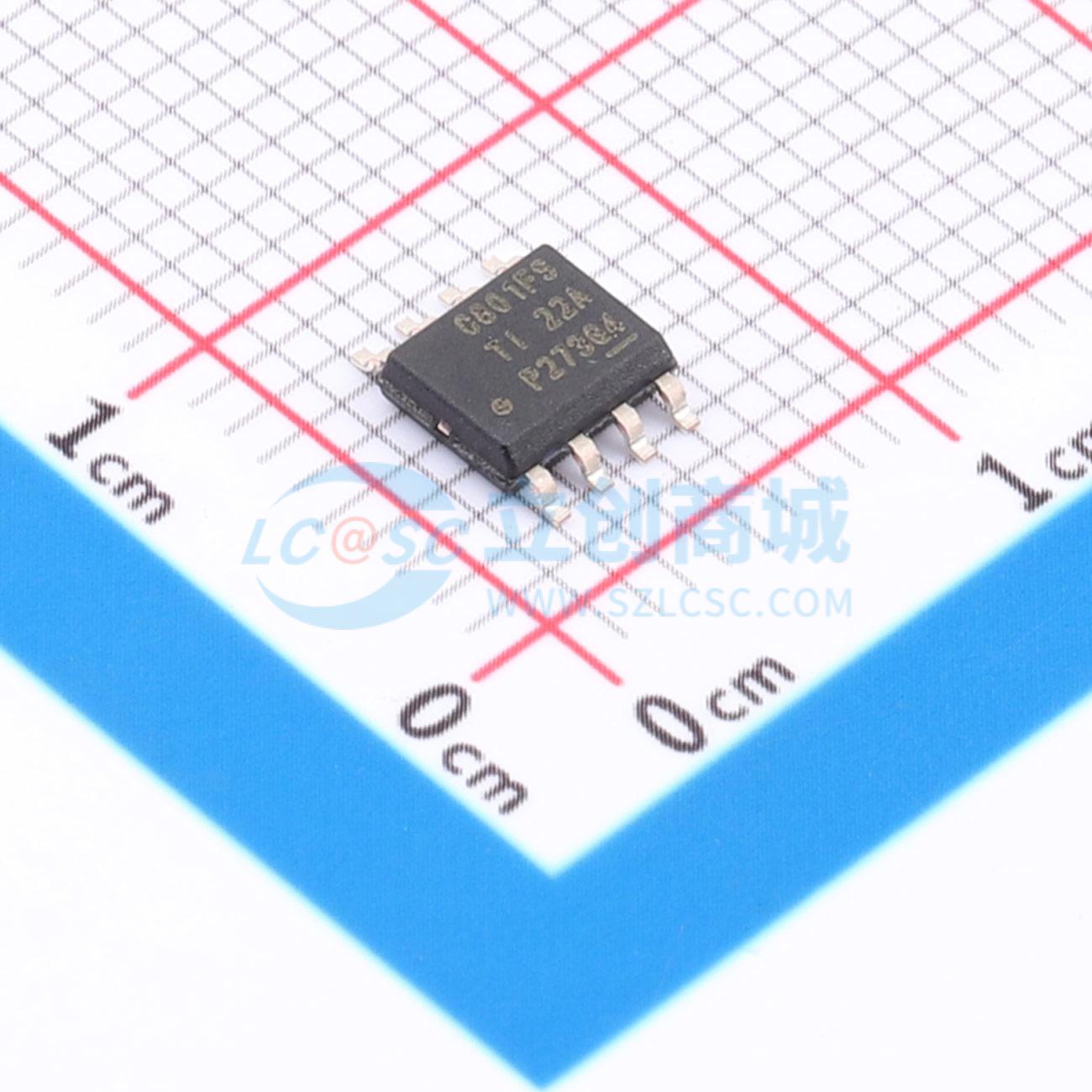

LMR38010FSDDAR
4.2V至80V、1A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR38010 具有 40μA IQ 的 SIMPLE SWITCHER® 80V、1.0A、2.2MHz 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR38010FSDDAR
- 商品编号
- C5219309
- 商品封装
- SOPowerPAD-8
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~80V | |
| 输出电压 | 1V~75V | |
| 输出电流 | 1A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 提供功能安全可帮助进行功能安全系统设计的文档专用于条件严苛的工业应用
- 输入电压范围：4.2 V 至 80 V
- 1A 持续输出电流
- 40μA 超低静态工作电流
- VIN 和 GND 引脚之间的距离大于 1.5mm
- 可调节开关频率范围：200kHz 至 2.2 MHz
- 与外部时钟频率同步
- 扩频选项可降低 EMI
- 97% 最大占空比
- 支持带预偏置输出的启动
- 室温下 ±1.0% 容差电压基准
- 精密使能端
- 易于使用且所需物料较少
- 集成同步整流
- 内置补偿功能，便于使用
- 带 PowerPAD™ 的 8 引脚 HSOIC 封装
- PFM 和强制 PWM (FPWM) 选项
应用领域
- 工业运输
- 无线基础设施和网络电力输送
- 工厂自动化和控制
