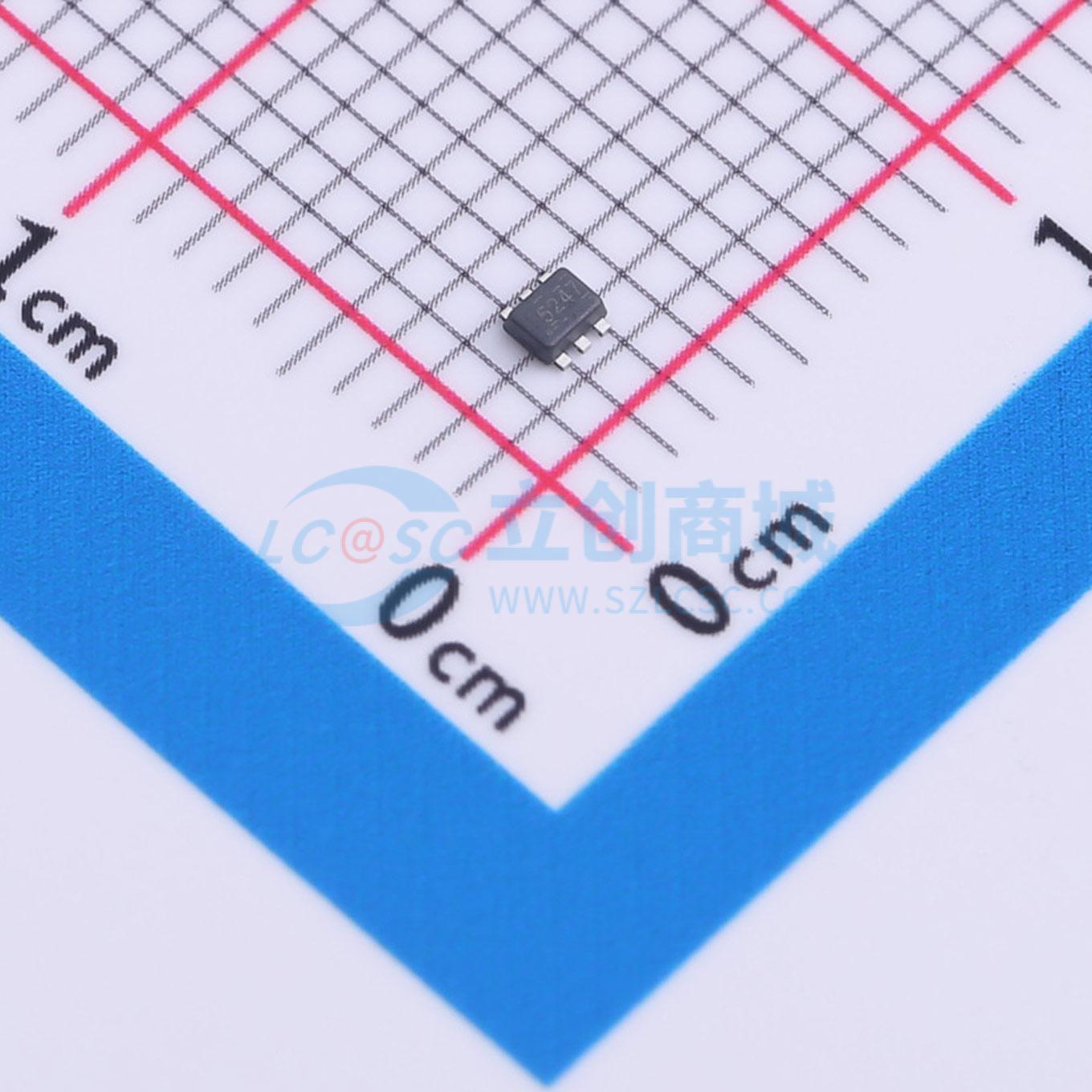

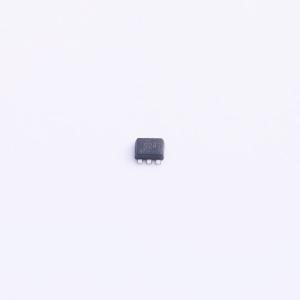

温馨提醒：图片仅供参考，商品以实物为准

TPS565247DRLR

采用SOT-563封装、具有3V至16V输入电压的5A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS565247 采用 SOT-563 封装的 3V 至 16V 输入电压、5A FCCM 模式同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS565247DRLR
商品编号: C5219268
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.037666克(g)

商品参数

商品概述

TPS56524x 是一款简单易用、高效同步降压转换器，具有高功率密度。该器件采用 SOT-563 封装，并支持 3V 至 16V 的输入电压范围，以及高达 5A 的持续电流。 TPS56524x 使用 D-CAP3 拓扑提供快速瞬态响应并支持低 ESR 输出电容器，无需外部补偿。该器件具有 GND 和 AGND 两个接地端，将其连接在一起可获得最优热性能。AGND 还提供良好的负载和线路调节。该器件支持高达 98% 的负荷运行。 TPS565242 采用 ECO 模式运行，可在轻负载运行期间保持高效率。TPS565247 采用 FCCM 模式运行，可在所有负载条件下保持相同的频率和较低的输出纹波。该器件通过 OVP、OCP、UVLO、OTP 和 UVP（断续模式）提供全面保护。该器件采用 1.6mm × 1.6mm SOT-563 封装，具有经过优化的引脚排列，有助于轻松实现 PCB 布局。额定结温范围为 -40°C 至 125°C。

商品特性

3V 至 16V 输入电压范围
0.6V 至 7V 输出电压范围
0.6V 基准电压
25°C 时，基准精度为 ±1%
在 -40°C 至 125°C 温度范围内，基准精度为 ±1.5%
集成式 28.2mΩ 和 15.1mΩ RDSON FET
120μA 低静态电流
600kHz 开关频率
支持以最大 98% 的占空比运行
精密 EN 阈值电压
1.39 ms 固定软启动时间（典型值）
轻负载下采用 ECO 模式 (TPS565242) 和 FCCM 模式 (TPS565247)
完整 P2P 产品系列的一部分，包括适用于 4A、5A、6A 和 FCCM/ECO 运行模式的解决方案
D-CAP3 控制拓扑支持带预偏置输出的启动
非锁存 OV/OT/UVLO 保护
UV 保护的断续模式
逐周期 OC 和 NOC 限制
6 引脚 SOT-563 封装

应用领域

LCD 电视
STB 和 DVR
流媒体播放器
IP 网络摄像头
可视门铃
楼宇安全网关
WLAN/Wi-Fi 接入点
小型企业路由器
机架式服务器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~16V
	输出电压	600mV~7V
	输出电流	5A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	可调
