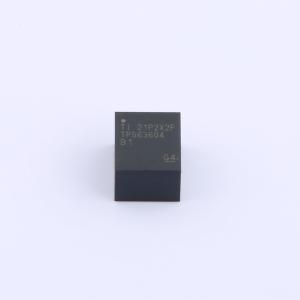

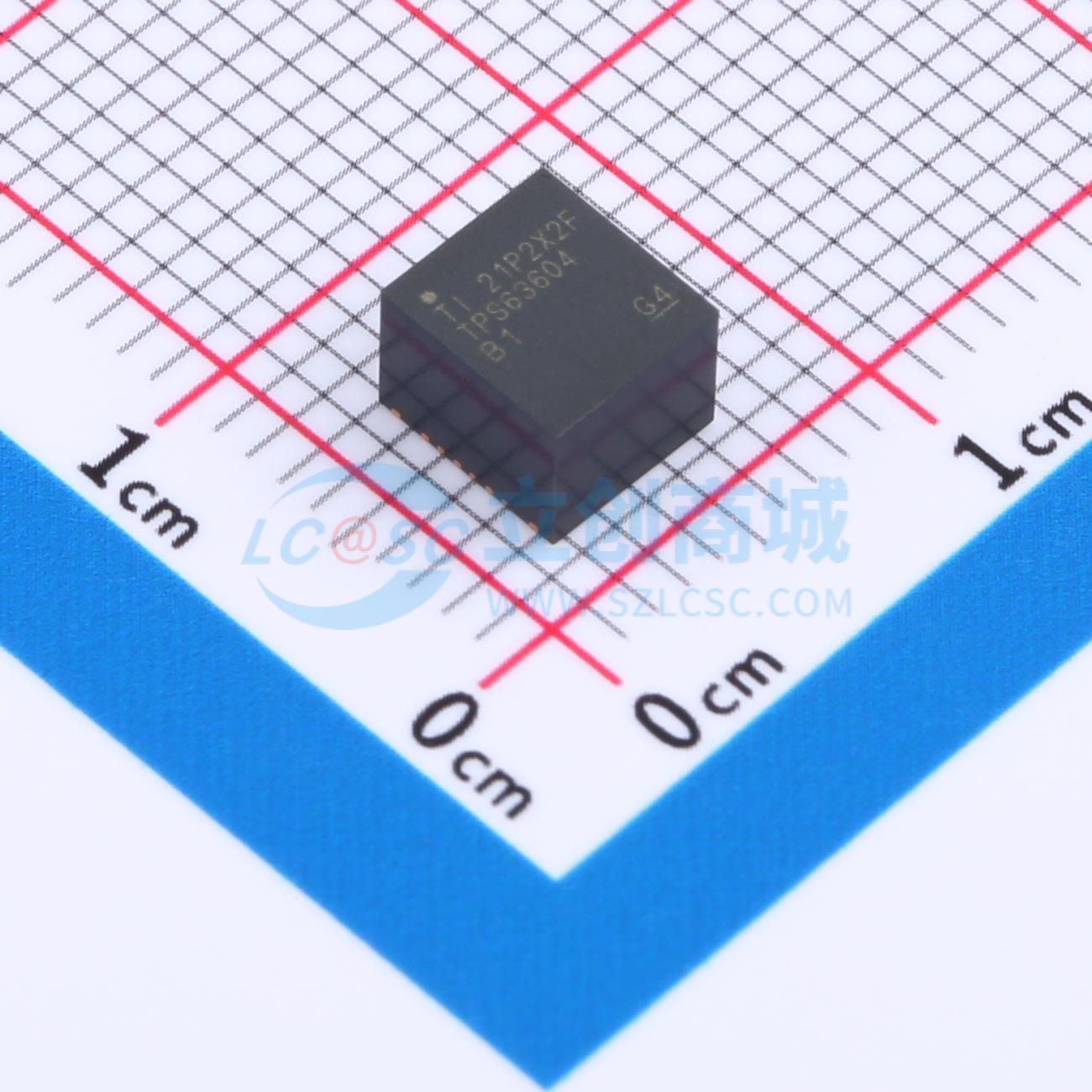

TPSM63604RDLR

3V至36V输入、1V至16V输出、4A同步降压直流/直流电源模块

描述: TPSM63604是一款高密度、3V至36V输入、1V至16V输出、4A同步降压直流/直流电源模块。该模块集成了多个功率MOSFET、一个屏蔽式电感器和多个无源器件,并采用增强型HotRodTM QFN封装。模块的VIN和VOUT引脚位于封装的边角处,可优化输入和输出电容器的放置。模块下方具有四个较大的散热焊盘,可在制造过程中实现简单布局和轻松处理。TPSM63604具有1V到16V的输出电压,旨在快速、轻松实现小尺寸PCB的低EMI设计。总体解决方案只需四个外部元件,并且省去了设计流程中的磁性和补偿元件选择过程。
品牌名称: TI(德州仪器)
商品型号: TPSM63604RDLR
商品编号: C5219289

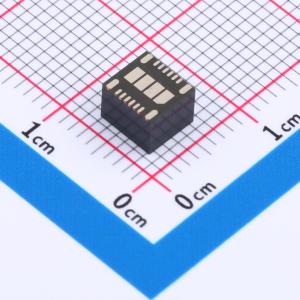

商品封装: B3QFN-20(5x5.5)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

TPSM63604 源自同步降压模块系列，是一款高度集成的 36V、4A 直流/直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。TPSM63604 具有 1V 到 16V 的输出电压，旨在快速、轻松实现小尺寸 PCB 的低 EMI 设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。

商品特性

多功能 36VIN、4AOUT 同步降压模块
集成 MOSFET、电感器和控制器，可调节输出电压范围为 1V 至 16V
5.0mm×5.5mm×4mm 超模压塑料封装
具有 -40°C 至 125°C 的结温范围
可在 200kHz 至 2.2MHz 范围内调节频率
负输出电压应用功能
在整个负载范围内具有超高效率
95%+ 峰值效率
具有用于提升效率的外部偏置选项
关断时的静态电流为 0.6μA（典型值）
4A 负载下的典型压降为 0.5V
超低的传导和辐射 EMI 信号
具有双输入路径和集成电容器的低噪声封装可降低开关振铃
电阻器可调开关节点压摆率
符合 CISPR 11 和 32 B 类发射要求
适用于可扩展电源，与 TPSM63606（36V、6A）引脚兼容
固有保护特性，可实现稳健设计
精密使能输入和漏极开路 PGOOD 指示器（用于时序、控制和 VIN UVLO）
过流和热关断保护
具有迟滞功能的精密使能端可实现输入电压 UVLO 调节
电阻可编程开关节点压摆率以改善 EMI
集成 VCC、自举和输入电容器以提高可靠性和密度
全负载电流范围内恒定开关频率
负输出电压能力
PGOOD 指示器可实现时序控制、故障保护和输出电压监控

应用领域

测试和测量
工厂自动化和控制
降压和反相降压/升压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~16V
	输出电流	4A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	可调
