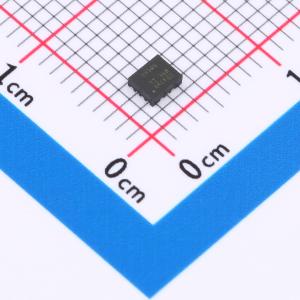

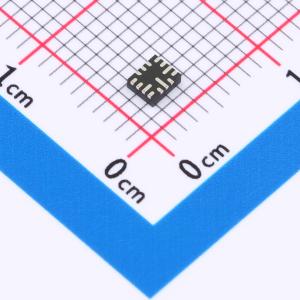

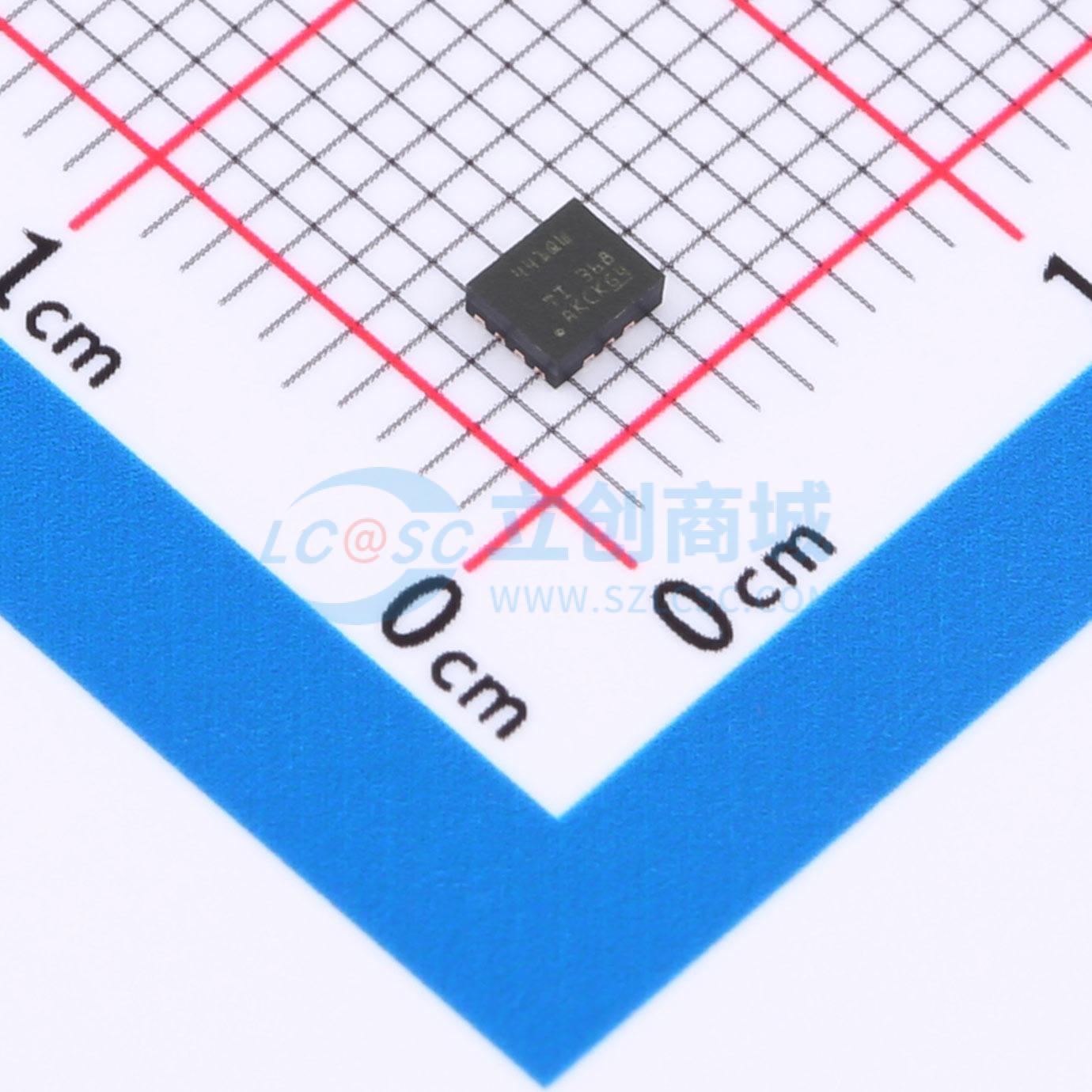

TPS62441QWRQRRQ1

具有可调频率并采用QFN封装的2.75V至6V双路降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62441-Q1 具有可调频率的汽车类 2.75V 至 6V 双路 1A 输出降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62441QWRQRRQ1
商品编号: C5219273
商品封装: VQFN-HR-14(2.7x2.3)
包装方式: 编带
商品毛重: 0.030667克(g)

商品参数

商品概述

TPS6244x-Q1 系列是引脚对引脚双路 1A、双路 2A 或 3A 和 1A 高效且易于使用的同步直流/直流降压转换器。它们基于峰值电流模式控制拓扑，这些器件专为信息娱乐系统等汽车应用而设计。低阻开关可在高环境温度下支持高达 3A 的持续输出电流和高达 4A 的最大总输出电流。用户可通过外部方式在 1.8MHz 至 4MHz 范围内调节开关频率，亦可在该频率范围内将其同步至频率为 2MHz 至 4MHz 的外部时钟。在 PWM 和 PFM 模式下，TPS6244x-Q1 会在轻负载时自动进入省电模式，从而在整个负载范围内保持高效率。TPS6244x-Q1 可在 PWM 模式下提供 1%的输出电压精度，这有助于实现具有高输出电压精度的电源设计。TPS6244x-Q1 提供了可调节电压版本，采用 VQFN 封装。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1：-40°C 至 +125°C TA
输入电压范围：2.75V 至 6V
双通道输出，输出电压范围为 0.6V 至 5.5V
输出电压精度为 ±1% （PWM 操作）
强制 PWM 或 PWM 和 PFM 操作
可调开关频率为 1.8MHz 至 4MHz
两个精密使能输入可实现用户定义的欠压锁定、准确排序
具有窗口比较器的两个电源正常输出
180° 相移运行
100% 占空比模式
有源输出放电
可选展频时钟
可选折返过流保护
TJ = -40°C 至 +150°C
具有可湿性侧面的 2.3mm × 2.7mm QFN 封装

应用领域

ADAS 摄像头和 ADAS 传感器融合
环视 ECU
混合和可重新配置仪表组
信息娱乐系统音响主机和数字驾驶舱
远程信息处理控制单元

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.75V~6V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	4MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	可调
