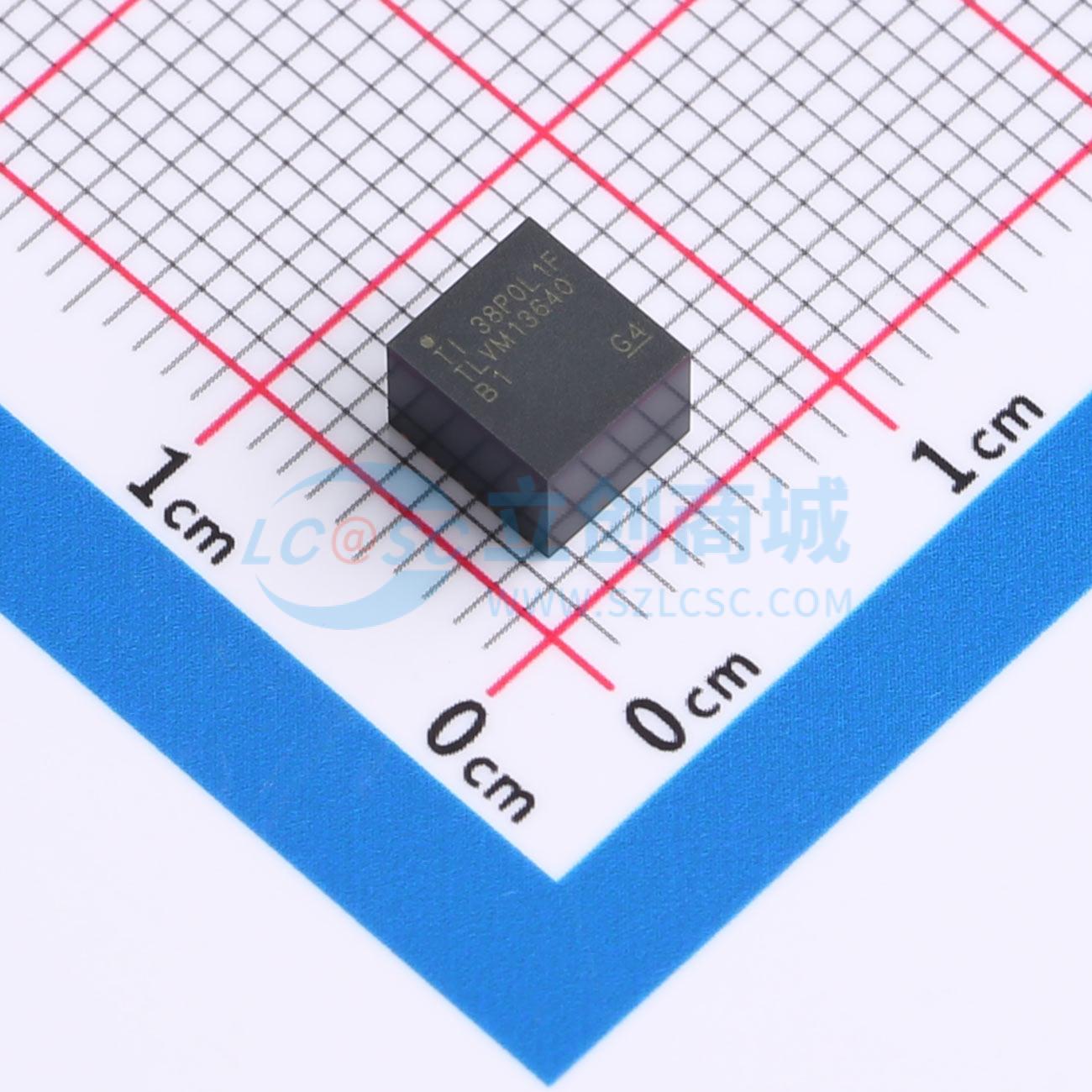

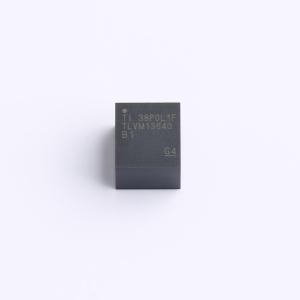

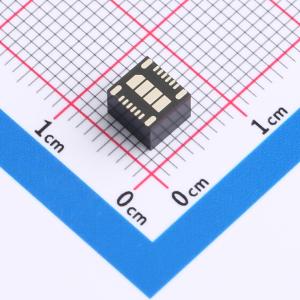

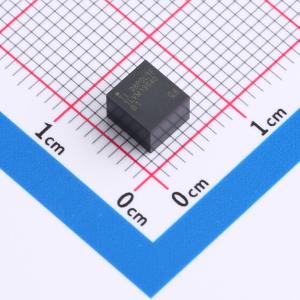

TLVM13640RDLR

3V至36V输入、1V至6V输出、4A同步降压直流/直流电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLVM13640是一款高密度、3V至36V输入、1V至6V输出、4A同步降压直流/直流电源模块,采用增强型HotRodTM QFN封装。该模块集成了多个功率MOSFET、一个屏蔽式电感器和多个无源器件,具有宽输入电压范围、可调节输出电压、超模压塑料封装、宽结温范围、可调节开关频率、负输出电压应用功能、超高效率、外部偏置选项、超低EMI信号等特性。
品牌名称: TI(德州仪器)
商品型号: TLVM13640RDLR
商品编号: C5219286
商品封装: QFN-20(5x5.5)
包装方式: 编带
商品毛重: 0.478克(g)

商品参数

商品概述

TLVM13640 源自同步降压模块系列，是一款高度集成的 36V、4A 直流/直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。 TLVM13640 具有 1V 到 6V 的输出电压，旨在快速、轻松实现小尺寸 PCB 的低 EMI 设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。尽管针对空间受限型应用采用了简易的小尺寸设计，TLVM13640 模块提供了许多特性，可实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压 UVLO 调节、电阻可编程开关节点压摆率以改善 EMI、集成 VCC、自举和输入电容器以提高可靠性和密度、全负载电流范围内恒定开关频率、负输出电压能力以及 PGOOD 指示器可实现时序控制、故障保护和输出电压监控。适用于可扩展电源固有保护特性，可实现稳健设计 – 精密使能输入和漏极开路 PGOOD 指示器（用于时序、控制和 VIN UVLO） – 过流和热关断保护

商品特性

多功能同步降压直流/直流电源模块集成 MOSFET、电感器和控制器
3V 至 36V 的宽输入电压范围
可调节输出电压范围为 1V 至 6V，在整个温度范围具有 1%的设定点精度
5.0mm×5.5mm×4mm 超模压塑料封装
具有 -40°C 至 125°C 的结温范围
可在 200kHz 至 2.2MHz 范围内调节频率
负输出电压应用功能
在整个负载范围内具有超高效率
95%+峰值效率
具有用于提升效率的外部偏置选项
关断时的静态电流为 0.6μA（典型值）
4A 负载下的典型压降为 0.5V
超低的传导和辐射 EMI 信号
具有双输入路径和集成电容器的低噪声封装可降低开关振铃
电阻器可调开关节点压摆率
恒定频率 FPWM 运行模式
符合 CISPR 11 和 32 B 类发射要求

应用领域

测试和测量
工厂自动化和控制
降压和反相降压/升压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~6V
	输出电流	4A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式；降压-升压式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	可调
