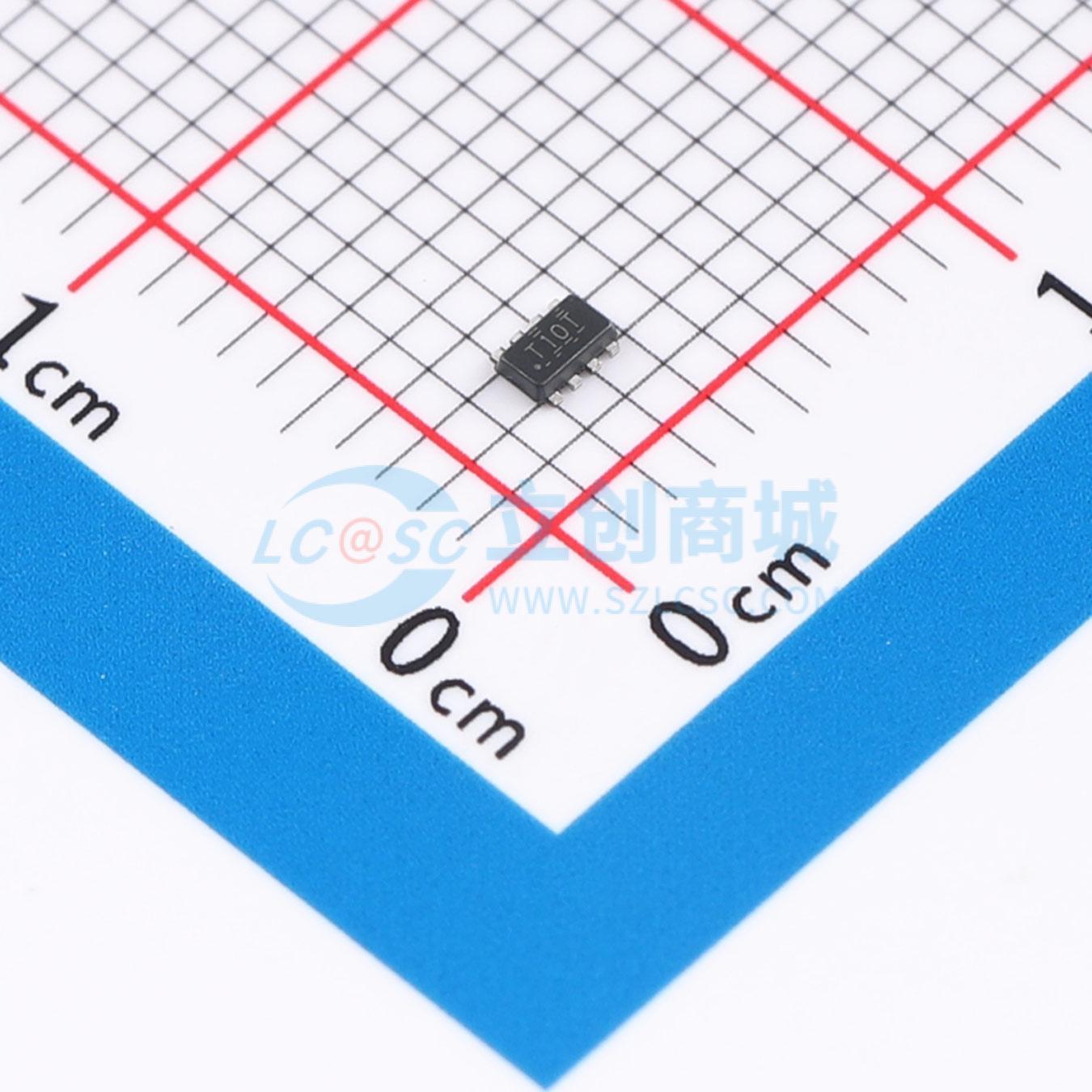

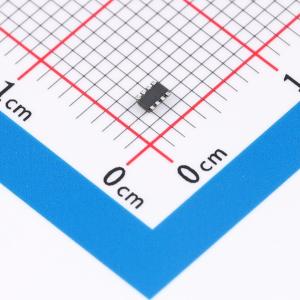

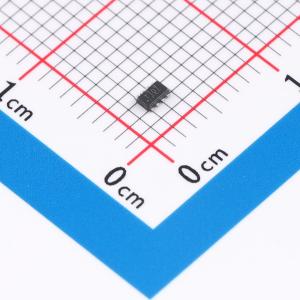

温馨提醒：图片仅供参考，商品以实物为准

TPS629210DRLR-ET

3V至17V低I降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS629210E 温度范围为 -55°C 至 150°C 的 3V 至 17V、1A、高效同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS629210DRLR-ET
商品编号: C5219287
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.06823克(g)

商品参数

商品概述

TPS629210E 器件是高效、小巧、高度灵活且易于使用的同步降压直流/直流转换器。3V 至 17V 的宽输入电压范围支持各种由 12V、5V 或 3.3V 电源轨或者单节或多节锂离子电池供电的系统。可将 TPS629210E 配置为以强制 PWM 模式或可变频率（自动 PFM）模式在 2.5 MHz 或 1 MHz 频率下运行。在自动 PFM 模式下，器件在轻负载时自动转换为省电模式，以保持高效率。此外，借助 4µA 的低典型静态电流，可在极小的负载下实现高效率。TI 的自动效率增强 (AEE) 模式可根据输入和输出电压自动调整开关频率，从而无需使用不同的电感器即可在整个工作范围内保持高转换效率。除选择开关频率的行为之外，MODE/S-CONF 输入引脚还可用于在外部和内部反馈分压器和启用/禁用输出电压放电功能的不同组合之间进行选择。在内部反馈配置中，FB/VSET 引脚和 GND 之间的电阻器可用于在 18 种不同的输出电压选项之间进行选择。

商品特性

扩展的工作温度性能– -55℃ 至 150℃ 的工作结温范围
高效率 DCS-Control 拓扑–内部补偿– 无缝 PWM/PFM 转换
4µA（典型值）低静态电流
输出电流高达 1A
RDSON: 250mΩ 高侧，85mΩ 低侧
输出电压精度为 ±1%
可配置的输出电压选项：
- VFB 外部分压器：0.6V 至 5.5V
- VSET 内部分压器：18 个电压选项（0.4V 至 5.5V）
通过 MODE/S-CONF 引脚提高了灵活性
2.5 MHz 或 1.0 MHz 开关频率
具有动态模式更改选项的强制 PWM 或自动(PFM) 省电模式
输出放电开/关
无需外部自举电容器
过流和过热保护
100% 占空比模式
精密使能输入
电源正常状态输出
与 TPS629210、TPS629206 和 TPS629203 器件引脚对引脚兼容
0.5mm 间距、8 引脚 SOT-5X3 封装

应用领域

工业运输

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	400mV~5.5V
	输出电流	1A
	开关频率	1MHz；2.5MHz
	工作温度	-55℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
