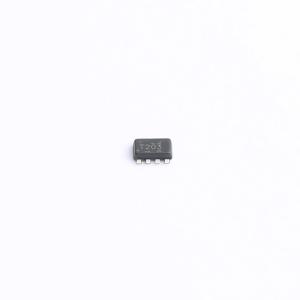

温馨提醒：图片仅供参考，商品以实物为准
TPS629203QDRLRQ1
3V至17V汽车类低lQ降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS629203-Q1 采用 SOT-583 封装的汽车类 3V 至 17V、0.3A、低 IQ 同步降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS629203QDRLRQ1
- 商品编号
- C5219284
- 商品封装
- SOT-583
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 400mV~5.5V | |
| 输出电流 | 300mA | |
| 开关频率 | 1MHz；2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- –40°C 至 150°C 的工作结温范围
- 器件 HBM ESD 分类等级 2
- CDM ESD 分级等级 C4B
- 提供功能安全有助于进行功能安全系统设计的文档
- 高效率 DCS-Control 拓扑
- 内部补偿
- 无缝 PWM/PFM 转换
- 4μA（典型值）低静态电流
- 输出电流高达 0.3A
- RDSON: 250 mΩ 高侧，85 mΩ 低侧
- 输出电压精度为 ±1%
- 可配置的输出电压选项：
- VFB 外部分压器：0.6V 至 5.5V
- VSET 内部分压器：18 个电压选项（0.4V 至 5.5V）
- 通过 MODE/S-CONF 引脚提高了灵活性
- 2.5 MHz 或 1.0 MHz 开关频率
- 具有动态模式更改选项的强制 PWM 或自动(PFM) 省电模式
- 输出放电开/关
- 无需外部自举电容器
- 过流和过热保护
- 100% 占空比模式
- 精密使能输入
- 电源正常状态输出
- 与 TPS629210-Q1 和 TPS629206-Q1 器件引脚引脚兼容
- 0.5mm 间距、8 引脚 SOT-5X3 封装
应用领域
- 高级驾驶辅助系统 (ADAS)
- 汽车信息娱乐系统与仪表组
- 汽车车身电子装置和照明
