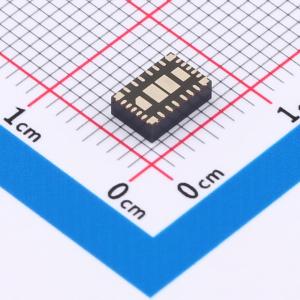

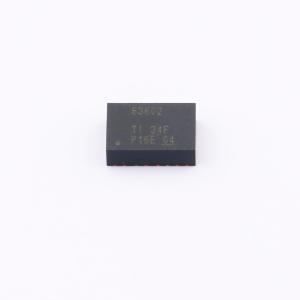

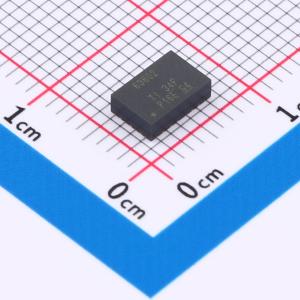

温馨提醒：图片仅供参考，商品以实物为准

TPSM63602RDHR

高密度、3V至36V输入、1V至16V输出、2A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM63602 同步降压电源模块是一款高度集成的36V、2A 直流/ 直流解决方案，集成了多个功率MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器在布局中的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。
品牌名称: TI(德州仪器)
商品型号: TPSM63602RDHR
商品编号: C5219264
商品封装: B0QFN-30(4x6)
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

TPSM63602 同步降压电源模块是一款高度集成的36V、2A 直流/ 直流解决方案，集成了多个功率MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器在布局中的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。

TPSM63602 具有 1V 到 16V 的输出电压，旨在快速、轻松实现具有小尺寸 PCB 的低 EMI 设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。

尽管针对空间受限型应用采用了简易的小尺寸设计，TPSM63602 模块提供了许多特性，可实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压 UVLO 调节、电阻可编程开关节点压摆率可改善 EMI、集成 VCC、自举和输入电容器可提高可靠性和密度、全负载电流范围内恒定开关频率可提高负载瞬态性能、以及 PGOOD 指示器可实现时序控制、故障保护和输出电压监控。

商品特性

集成 MOSFET、电感器和控制器
3V 至 36V 的宽输入电压范围，可调节输出电压范围为 1V 至 16V
4mm×6mm×1.8mm 超模压塑料封装
-40°C 至 125°C 结温范围
使用 RT 引脚或外部 SYNC 信号可在 200kHz 至 2.2MHz 范围内调节频率
负输出电压应用功能
在整个负载范围内具有超高效率，12VIN、5VOUT、1MHz 时峰值效率为 93%
具有用于提升效率的外部偏置选项
关断时的静态电流为 0.6μA（典型值）
2A 负载下的典型压降为 0.3V
超低的传导和辐射 EMI 信号
多功能同步降压直流/直流模块
具有双输入路径和集成电容器的低噪声封装可降低开关振铃
电阻器可调开关节点压摆率
恒定频率 FPWM 运行模式
符合 CISPR 11 和 32 B 类发射要求
适用于可扩展电源
与 TPSM63603（36V、3A）引脚兼容
固有保护特性，可实现稳健设计

应用领域

测试和测量
工厂自动化和控制
降压和反相降压/升压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~16V
	输出电流	2A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	可调
