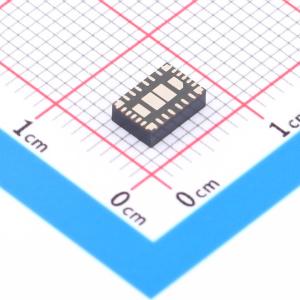

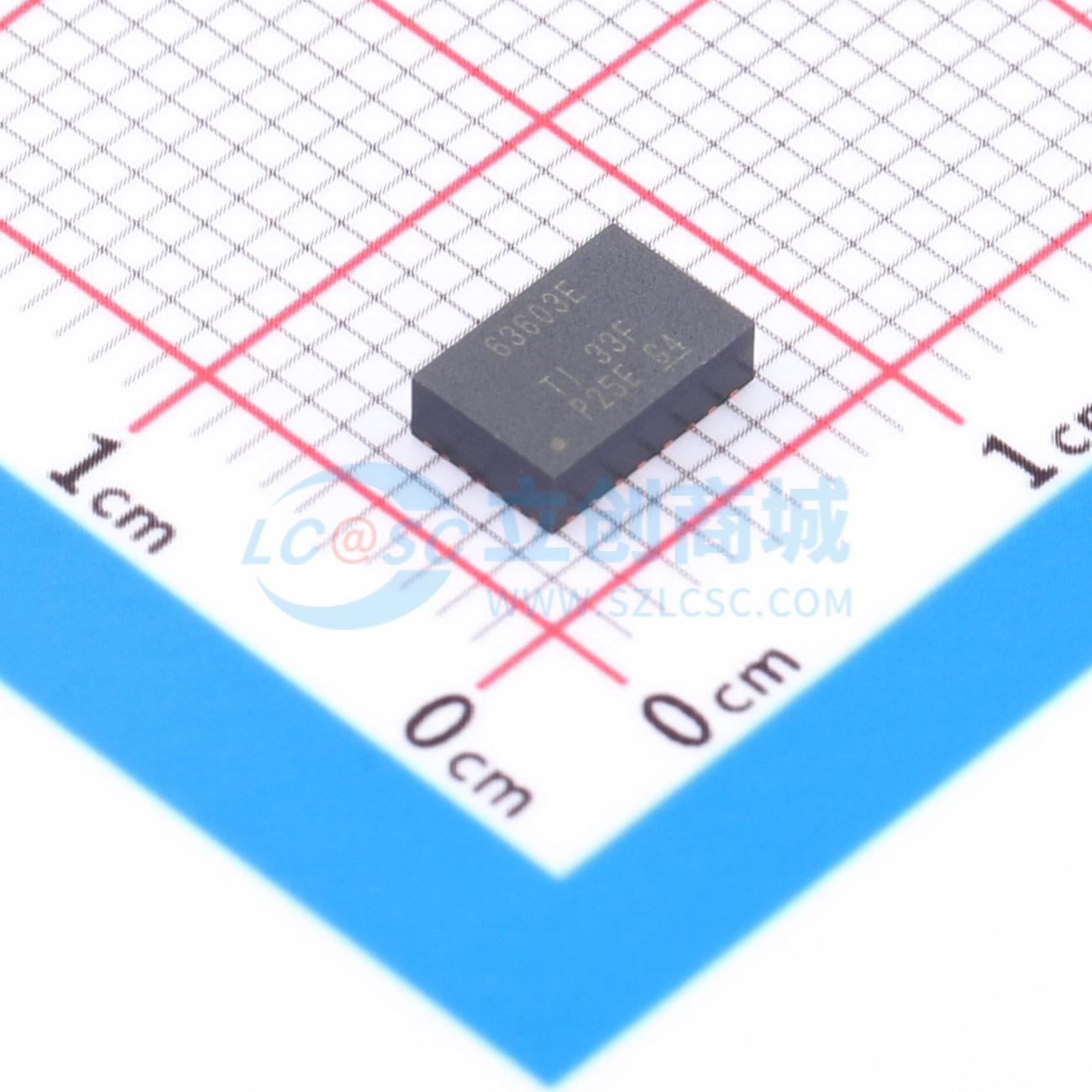

TPSM63603EXTRDHR

TPSM63603E 同步降压电源模块是一款高度集成的 36V、3A 直流/直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod QFN 封装。该模块的 VIN 和 VOUT 引脚位于封装的边角处，可优化输入和输出电容器在布局中的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。

TPSM63603E 具有 1V 到 16V 的输出电压，旨在快速、轻松实现具有小尺寸 PCB 的低 EMI 设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。

尽管针对空间受限型应用采用了简易的小尺寸设计，TPSM63603E 模块提供了许多特性，可实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压 UVLO 调节、电阻可编程开关节点压摆率和扩频选项可改善 EMI、集成 VCC、自举和输入电容器可提高可靠性和密度、全负载电流范围内的恒定开关频率、以及 PGOOD 指示器可实现时序控制、故障保护和输出电压监控。

TPSM63603E 是一款简单易用的同步降压直流/直流电源模块，使用 3 到 36V 电源电压工作。该器件用于从 5V、12V 和 24V 电源轨进行降压转换。TPSM63603E 配有集成型电源控制器、电感器和 MOSFET，能够以极小的解决方案尺寸提供高达 3A 的直流负载电流，并实现高效率和超低输入静态电流。该器件便于实施，可让您灵活地按照目标应用来优化其用法。该模块不需要控制环路补偿，可缩短设计时间并减少外部元件数量。

TPSM63603E 可以使用其 RT 引脚或外部时钟信号实现 200kHz 至 2.2MHz 的可编程开关频率范围，并整合了多项特定功能，可提高噪声敏感型应用中的 EMI 性能： • 经过优化的封装和引脚排列设计可实现屏蔽式开关节点布局，可降低辐射 EMI。 • 具有对称电容器布局的并行输入和输出路径可更大限度地减少寄生电感、开关电压振铃和辐射场耦合。 • TPSM63603S 中的假随机展频 (PRSS) 调制可降低峰值发射。 • 时钟同步和 FPWM 模式可在整个负载电流范围内提供恒定的开关频率。 • 具有增强型栅极驱动控制的集成功率 MOSFET 可实现低噪声 PWM 开关。 • 可调开关节点压摆率能够在更高频率的谐波下优化 EMI。

TPSM63603E 模块还包括固有保护功能，可满足稳健的系统要求： 用于电源轨时序控制和故障报告的开漏 PGOOD 指示器具有迟滞功能的精密使能输入，可提供： – 可编程线路欠压锁定 (UVLO) – 远程开关功能 • 内部固定输出电压软启动，可单调启动至预偏置负载 具有逐周期峰值和谷值电流限制的断续过流保护 具有自动恢复功能的热关断

这些功能为广泛的应用提供了一个灵活且易于使用的平台。引脚排列旨在实现简单的布局，这种布局只需很少外部元件。

• 多功能同步降压直流/直流模块
• 集成 MOSFET、电感器和控制器
• 3V 至 36V 的宽输入电压范围，可调节输出电压范围为 1V 至 16V
• 4mm×6mm×1.8mm 超模压塑料封装
• -55°C 至 125°C 结温范围
• 使用 RT 引脚或外部 SYNC 信号可在 200kHz 至 2.2MHz 范围内调节频率
• 负输出电压应用功能
• 在整个负载范围内具有超高效率
• 12VIN、5VOUT、1MHz 时峰值效率为 93%
• 具有用于提升效率的外部偏置选项
• 关断时的静态电流为 0.6μA（典型值）
• 超低的传导和辐射 EMI 信号
• 具有双输入路径和集成电容器的低噪声封装可降低开关振铃
• 展频调制，电阻器可调开关节点压摆率
• 恒定频率 FPWM 运行模式，符合 CISPR 11 和 32 B 类发射要求
• 适用于可扩展电源，与 TPSM63602（36V、2A）引脚兼容
• 固有保护特性，可实现稳健设计
• 精密使能输入和漏极开路 PGOOD 指示器（用于时序、控制和 VIN UVLO）
• 过流和热关断保护
• 使用 TPSM63603E 并借助 WEBENCH PowerDesigner 创建定制设计方案
