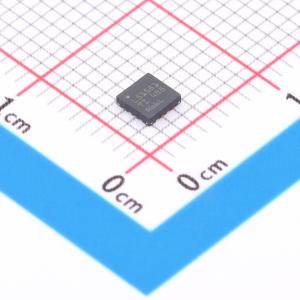

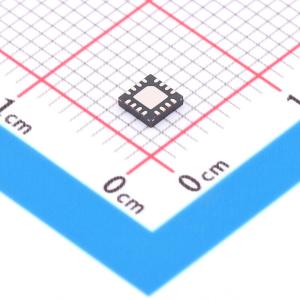

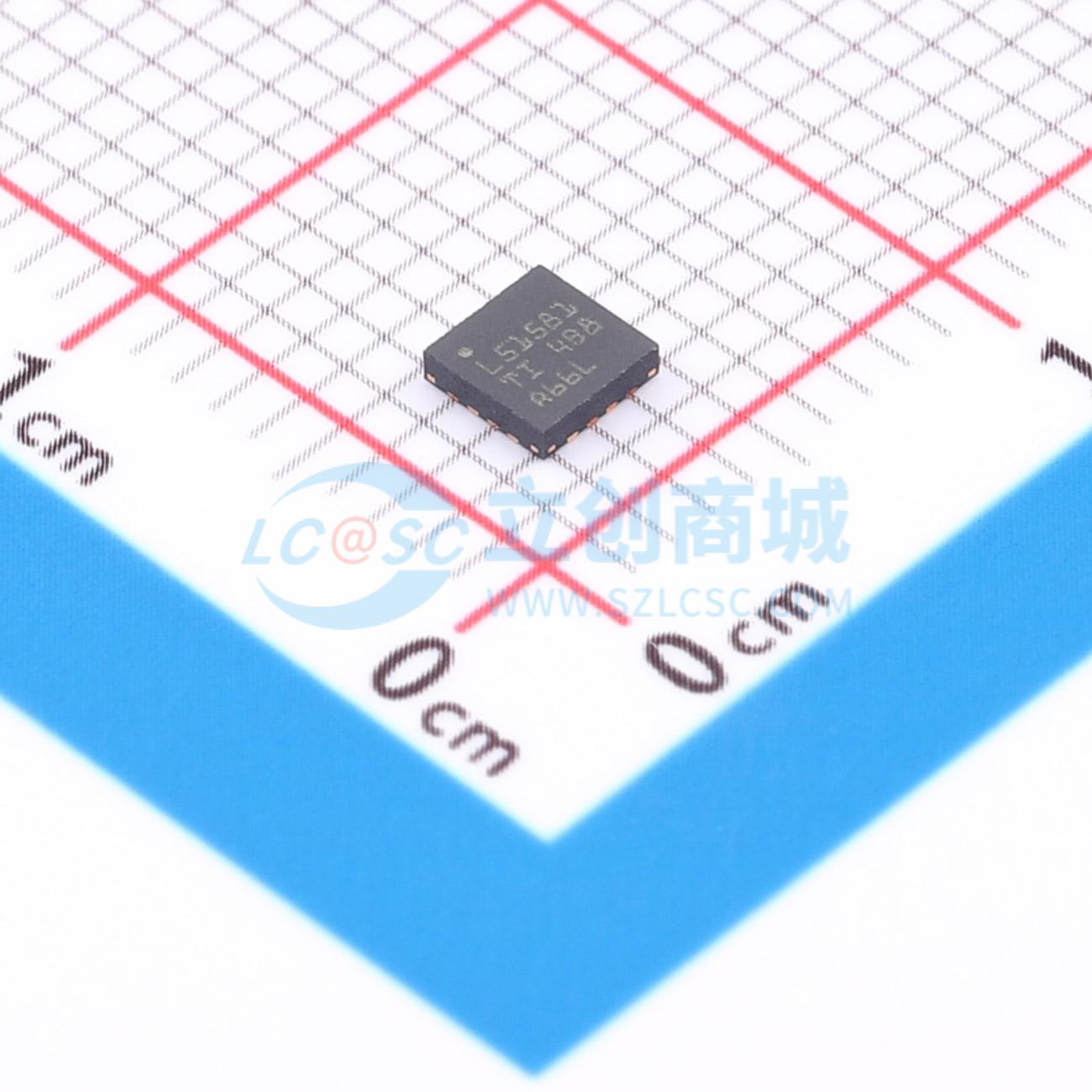

温馨提醒：图片仅供参考，商品以实物为准

LM51581RTER

采用双随机展频技术的宽输入电压输出升压/SEPIC/反激式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM51581 采用双随机展频技术的 1.5A、85V、2.2MHz 宽输入电压升压、反激式和 SEPIC 转换器
品牌名称: TI(德州仪器)
商品型号: LM51581RTER
商品编号: C5219219
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 0.13319克(g)

商品参数

商品概述

LM5158x 器件是一款具有集成式 85V 、3.26A(LM5158) 或 85V、1.63A (LM51581) 电源开关和宽输入范围的非同步升压转换器。该器件可用于升压、SEPIC 和反激式拓扑。该器件可由电压至少为 3.2V 的单芯电池启动。如果 BIAS 引脚的电压高于 3.2V，该器件可在低至 1.5V 的输入电源电压下运行。 BIAS 引脚可在高达 60V（最大绝对值为 65V）的电压下运行。用户可通过外部电阻器对开关频率进行动态编程，编程范围为 100kHz 至 2.2MHz。2.2MHz 的开关频率可最大限度地降低 AM 频带干扰，并支持实现小解决方案尺寸和快速瞬态响应。该器件提供可选的双随机展频技术，可在宽频率范围内降低 EMI。该器件在输入电压范围内具有准确的峰值电流限制，可避免对功率电感器进行过度设计。运行低电流和脉冲跳跃模式可在轻负载时提高效率。该器件具有内置保护特性，例如过压保护、线路 UVLO、热关断和可选的断续模式过载保护。其他特性包括低关断 IQ、可编程软启动、精密补偿、电源正常指示器以及外部时钟同步。

商品特性

适用于电池应用中的宽工作电压范围
3.2V 至 60V 输入电压工作范围（绝对最大值 65V）
最大输出电压为 83V（最大绝对电压为 85V）
BIAS 电压大于等于 3.2V 时最小升压电源电压为 1.5V
高达 65V 的输入瞬态保护
最小电池消耗
低关断电流 (lQ ≤ 2.6μA)
低工作电流 (lQ ≤ 670μA)
解决方案尺寸小、成本低
开关频率高达 2.2MHz（最大值）
16 引脚 QFN 封装 (3mm×3mm)
集成的误差放大器支持在没有光耦合器的情况下进行初级侧稳压（反激）
精确的电流限制
缓减 EMI
可选双随机展频无引线封装
低功耗、高效率
133mΩ RDSON 开关
快速开关，开关损耗低
避免 AM 频带干扰和串扰
可选的时钟同步
100kHz 至 2.2MHz 的动态可编程宽开关频率范围
集成型保护特性
在输入电压范围内具有恒定电流限制
可选间断模式过载保护
可编程线路 UVLO
OVP 保护
热关断保护
精确的 ±1% 精度反馈基准
可调软启动
PGOOD 指示器

应用领域

电池供电的宽输入升压、SEPIC 和反激式转换器
LED 偏置电源
无光耦合器的多输出反激式应用
环路供电式火灾探测
保持电容器充电器
电源模块
工业 PLC
逆变器偏置电源
压电式驱动器/电机驱动器偏置电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.2V~60V
	输出电压	83V
	输出电流	1.63A
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式；升压式；SEPIC
	静态电流(Iq)	670uA
	开关管(内置/外置)	内置
	输出类型	可调
