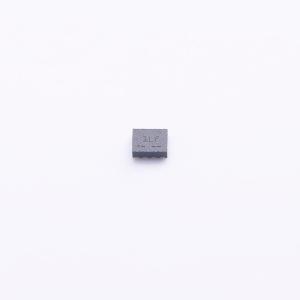

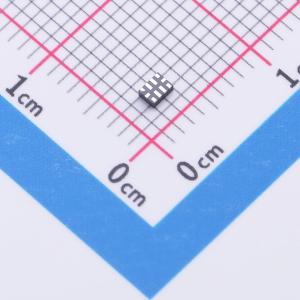

温馨提醒：图片仅供参考，商品以实物为准

TPS22998RYZR

5.5V、10A、导通电阻为 4mΩ 的负载开关

描述: TPS22998 5.5V、10A、导通电阻为 4mΩ 的负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22998RYZR
商品编号: C5220080
商品封装: WQFN-HR-10
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

商品概述

TPS22998是一款单通道负载开关，具有可配置上升时间，从而可更大限度地降低浪涌电流。此器件包含一个可在0.2V至5.5V输入电压范围内运行的N沟道MOSFET，并且支持10A的最大连续电流。开关可由一个打开和关闭输入（ON）控制，此输入可与低压控制信号 (VIH = 0.9V) 直接连接。TPS22998在开关关闭时具有固定快速输出放电，将输出下拉至接地。 TPS22998采用10引脚WQFN封装（RYZ）（1.5mm × 2mm，间距为0.5mm）并可在自然通风条件下的 -40°C至 +105°C温度范围运行。

商品特性

输入电压范围 (VIN): 0.2V至5.5V
偏置电压范围：2.2V至5.5V
最大持续电流：10A
导通电阻 (RON): 4mΩ（典型值）
带三态引脚的可调压摆率
快速输出放电(QCD)：50Ω
热关断
低功耗：导通状态 (10): 15μA（典型值）
关闭状态 (ISD): 3μA（典型值）

应用领域

固态硬盘
PC和笔记本电脑
工业PC
光学模块

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	10A

	属性	参数值
	工作电压	200mV~5.5V
	导通电阻	4mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)
