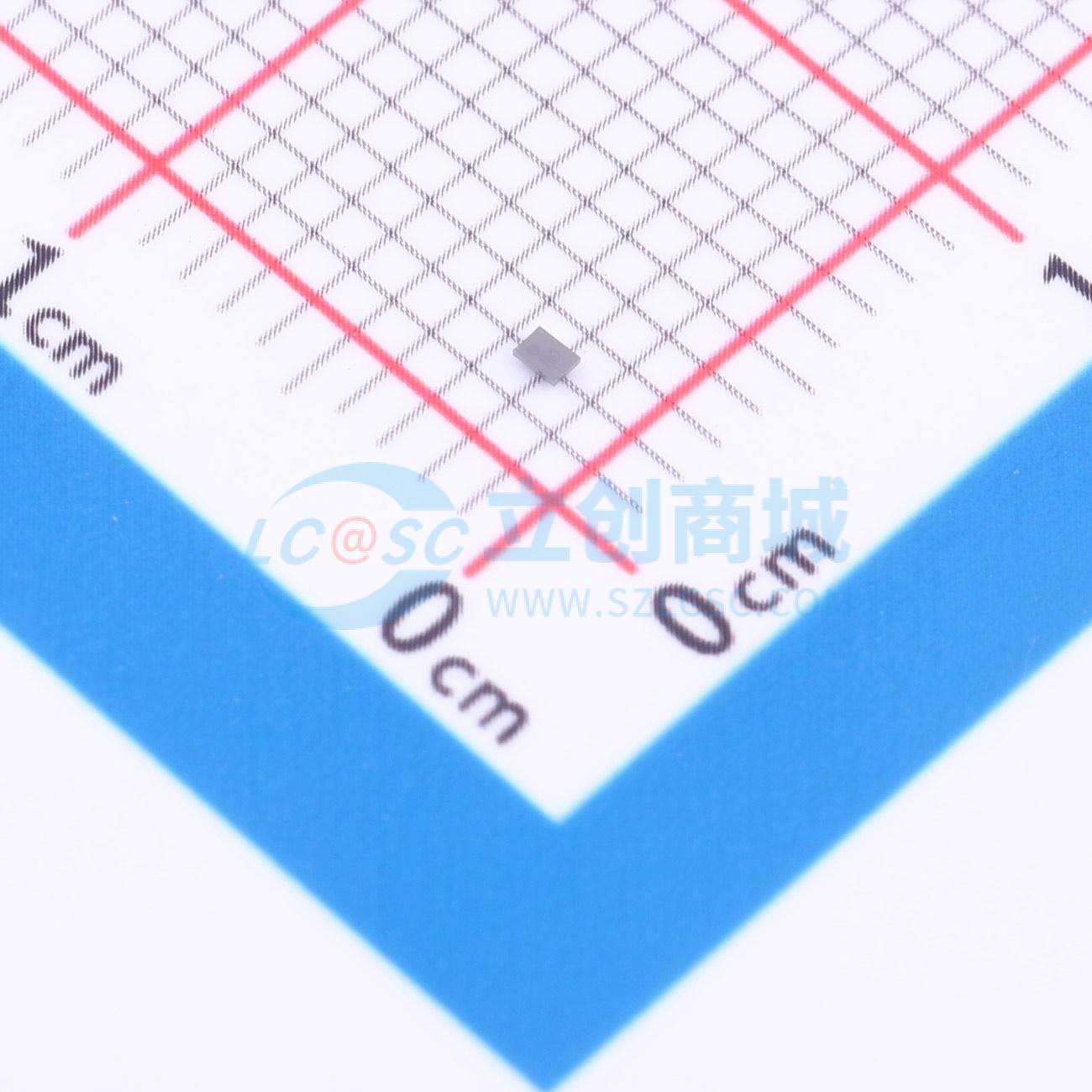

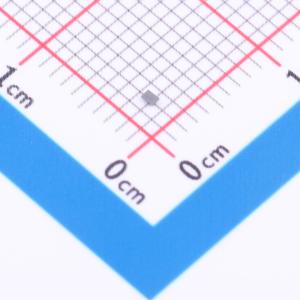

TPS7A1308PYCKR

TPS7A13是一款小型低压差线性稳压器（LDO），具有出色的瞬态响应。该器件能够提供300 mA的电流，且具备卓越的交流性能（负载和电源瞬态响应）。输入电压范围为0.7 V至2.2 V，输出范围为0.5 V至2.05 V，在负载、电源和温度变化时，精度高达1%。 主电源路径通过IN引脚，可连接至比输出电压高50 mV的电源。所有电气特性（包括出色的输出电压容差、瞬态响应和电源抑制比）均针对比输出电压高100 mV的输入电压进行了规定，从而实现了较高的实际效率。该稳压器通过使用一个更高的外部提供的V BIAS电源轨来支持极低的输入电压，该电源轨用于为LDO的内部电路供电。例如，IN引脚的电源电压可以是高效DC/DC降压稳压器的输出，而BIAS引脚的电源电压可以是可充电电池。 TPS7A13配备了有源下拉电路，在禁用时可快速对输出进行放电，并提供已知的启动状态。 TPS7A13采用超小型0.71 mm × 1.0 mm、6凸点DSBGA封装，适用于空间受限的应用。

• 超低输入电压范围：0.7 V至2.2 V
• 高效率：300 mA时的压差为65 mV（最大值）；规定VIN = VOUT + 100 mV
• 出色的负载瞬态响应：在10 μs内从1 mA到250 mA变化时为20 mV
• 在负载、电源和温度变化时的精度：1%
• 高电源抑制比：1 kHz时为80 dB
• 提供固定输出电压：0.5 V至2.05 V（以25 mV为步进）
• VBIAS范围：2.2 V至5.5 V
• 封装：6引脚、1 mm × 0.71 mm DSBGA
• 有源输出放电

• 相机模块
• 无线耳机
• 智能手表、健身追踪器
• 智能手机和平板电脑
• 便携式医疗设备
• 固态硬盘（SSD）
