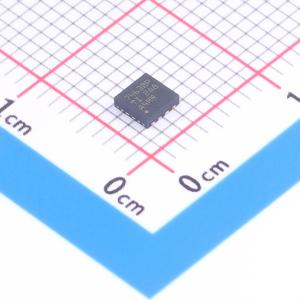

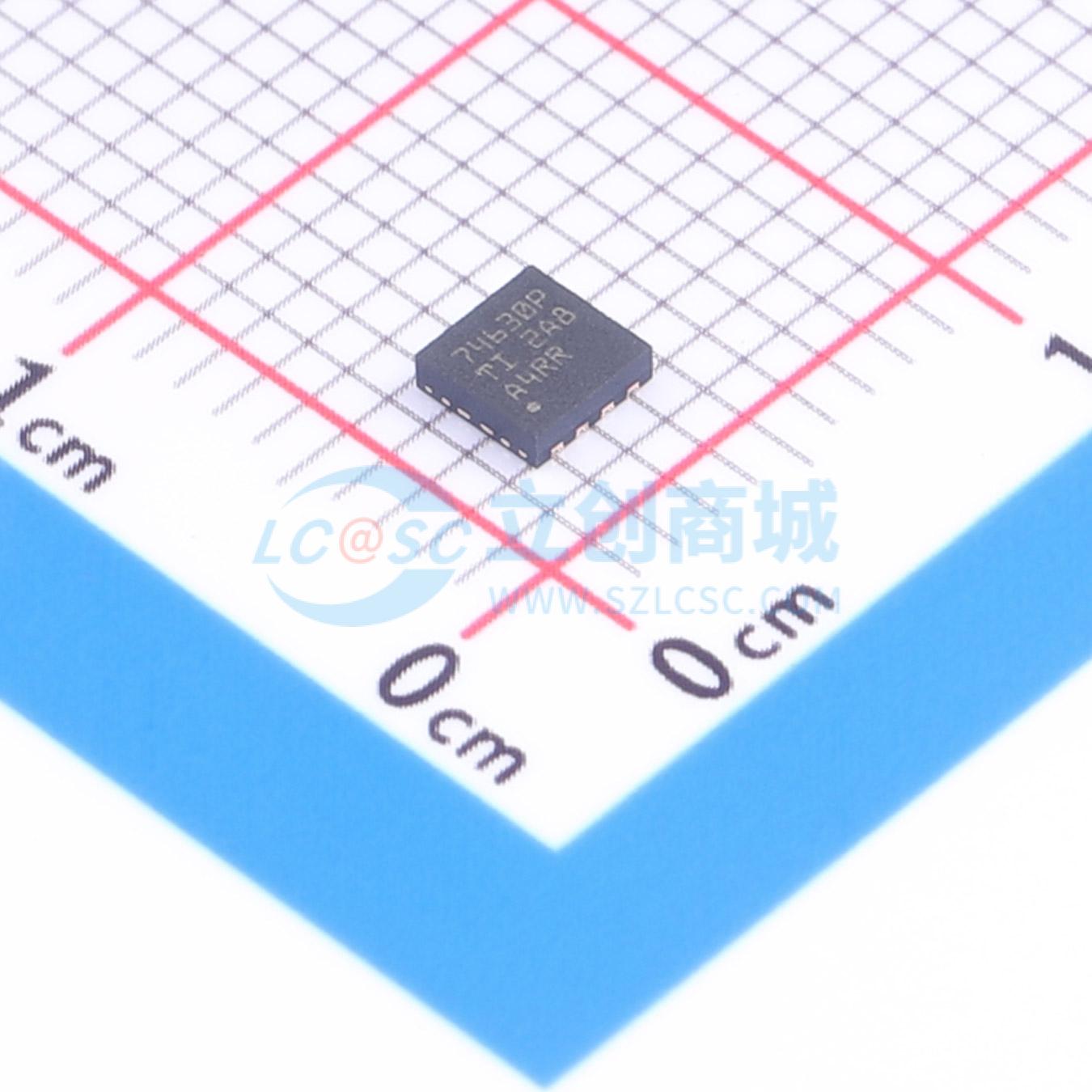

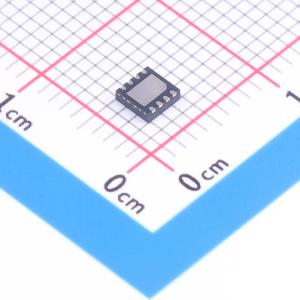

TPS74630PQWDRBRQ1
3V 1A 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS74630PQWDRBRQ1
- 商品编号
- C5220156
- 商品封装
- SON-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | 3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 38dB@(100kHz) | |
| 压差 | 190mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 25uA | |
| 噪声 | 53uVrms | |
| 功能特性 | 使能控制；工作状态指示；输出放电；输入欠压保护；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出类型 | 可调；固定 | |
| 输出通道数 | 1 |
商品概述
TPS746-Q1是一款具有电源正常指示功能的1A超低压降稳压器(LDO)。TPS746-Q1具有低静态电流消耗，并且可提供快速线路和负载瞬态性能。TPS746-Q1支持1.5V至6.0V的输入电压范围和0.55V至5.5V的外部可调输出电压范围，因而是一款灵活的后置稳压器件。此器件还具有固定输出电压，可为常见电压轨供电。TPS746-Q1具有可监控反馈引脚电压的电源正常(PG)输出，用于指示输出电压状态。EN输入和PG输出可用于对系统中多个电源进行时序控制。TPS746-Q1在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。精密带隙和误差放大器具有高精度特性，在25℃时可提供±0.85%（最大值）的精度，在整个工作温度范围内可提供±1.5%（最大值）的精度。该器件包括集成的热关断、电流限制和欠压锁定(UVLO)功能。TPS746-Q1具有内部折返电流限制，有助于在发生短路时减少热耗散。
商品特性
符合面向汽车应用的 AEC-Q100 标准
- AEC-Q100温度等级 1:环境温度范围为 -40℃ 至 +125℃（TA）
- 器件工作结温范围:-40℃ 至 +150℃
- 输入电压范围:1.5V 至 6.0V
- 输出电压范围:固定电压 0.65V 至 5.0V，可调节电压 0.55V 至 5.5V
- 100kHz 时PSRR为 38dB
- 输出精度典型值为 ±0.85%，最大值为 ±1.5%
- 提供电源正常状态输出选项:支持漏极开路或推挽输出
- 3.3 VOUT、1A输出时最大压降为 265mV
- 与 1µF 或更大的电容器搭配使用时可保持稳定
- 静态电流典型值为 25μA
- 带有源输出放电功能
应用领域
汽车音响主机
- 前置摄像头
- 后置摄像头
- 汽车仪表组显示屏
- 远程信息处理控制单元
- 中距离雷达
- 短距离雷达
