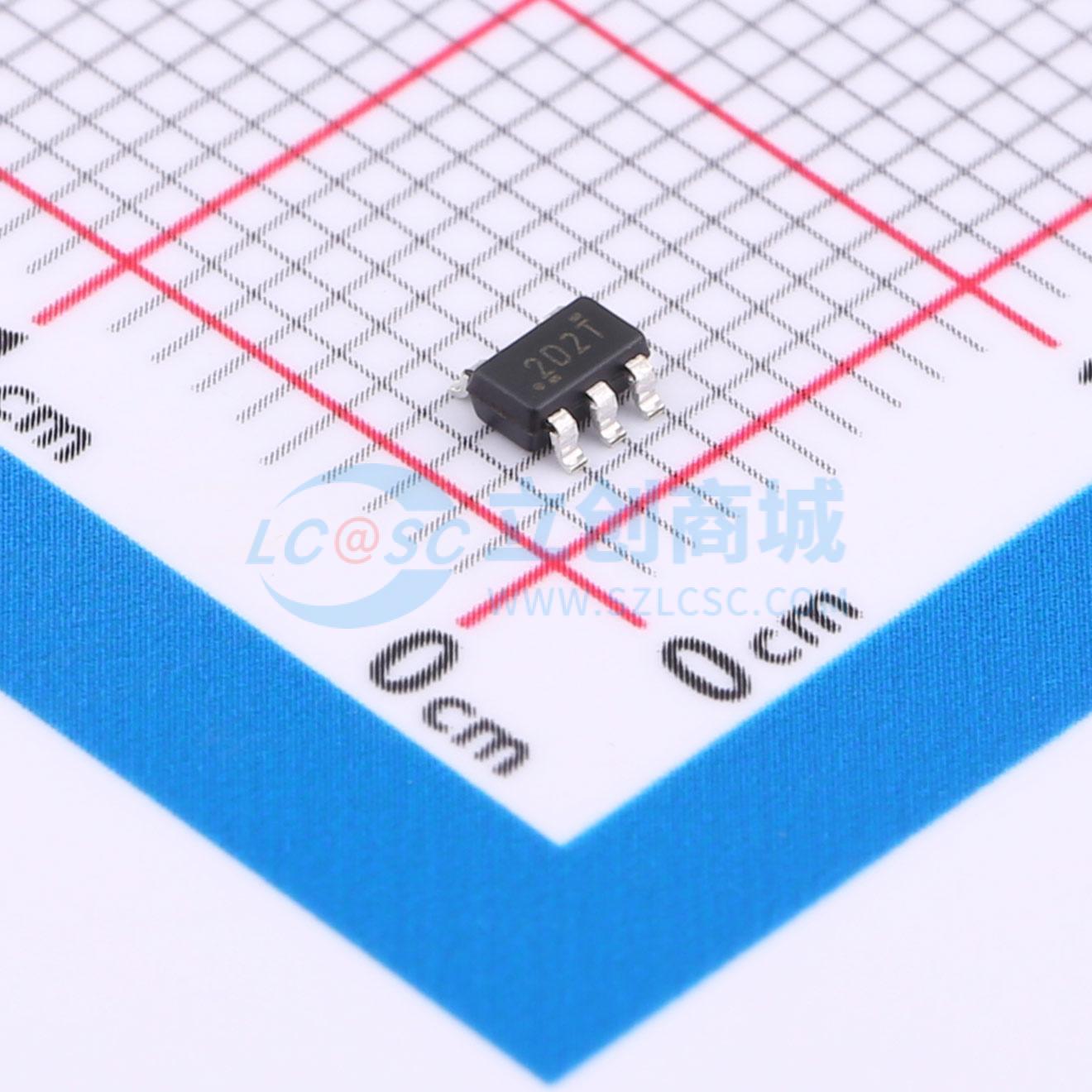

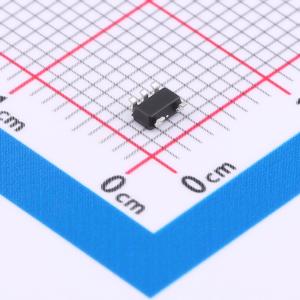

温馨提醒：图片仅供参考，商品以实物为准
TLV76780DBVR
8V 1A 16V
- 描述
- TLV767 具有可调节输出和固定输出的 1A、16V 正电压低压降 (LDO) 线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV76780DBVR
- 商品编号
- C5220178
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 16V | |
| 输出电压 | 8V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 900mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 60uVrms | |
| 功能特性 | 使能控制；内置软启动；输入欠压保护；过流保护；短路保护；输出放电；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TLV767是一款宽输入范围的线性稳压器，支持2.5V至16V的输入电压范围和高达1A的负载电流。内部软启动和折返电流限制可减小启动期间的浪涌电流，从而最大限度降低输入电容。高带宽电源抑制比(PSRR)性能在1kHz时大于70dB，在1MHz时大于46dB，有助于衰减上游直流/直流转换器的开关频率，最大限度减少后置稳压器滤波。该器件是一款低静态电流、高PSRR线性稳压器，集成折返电流限制、热关断、输出使能、内部输出下拉和欠压锁定(UVLO)功能，可提供出色的线性和负载瞬态性能，低噪声且具备良好的PSRR性能，工作环境温度范围为–40℃至+125℃。
商品特性
输入电压范围2.5V 至 16V
- 在整个负载和温度范围内的输出精度为 1%
- 低静态电流:典型值50µA，关断时约1.5µA
- 内部软启动时间典型值为 500µs
- 集成折返电流限制和热保护
- 使用 1µF 陶瓷电容器可实现稳定工作
- 高电源抑制比:1kHz 频率下为 70dB，1MHz 频率下为 46dB
- 工作温度范围:–40°C 至 +125°C
应用领域
电器
- 电视
- 监控器
- 机顶盒
- 运动检测器
- 电机驱动器
- 控制板
- 打印机
- PC 外设
- Wi-Fi 接入点设备
- 路由器
