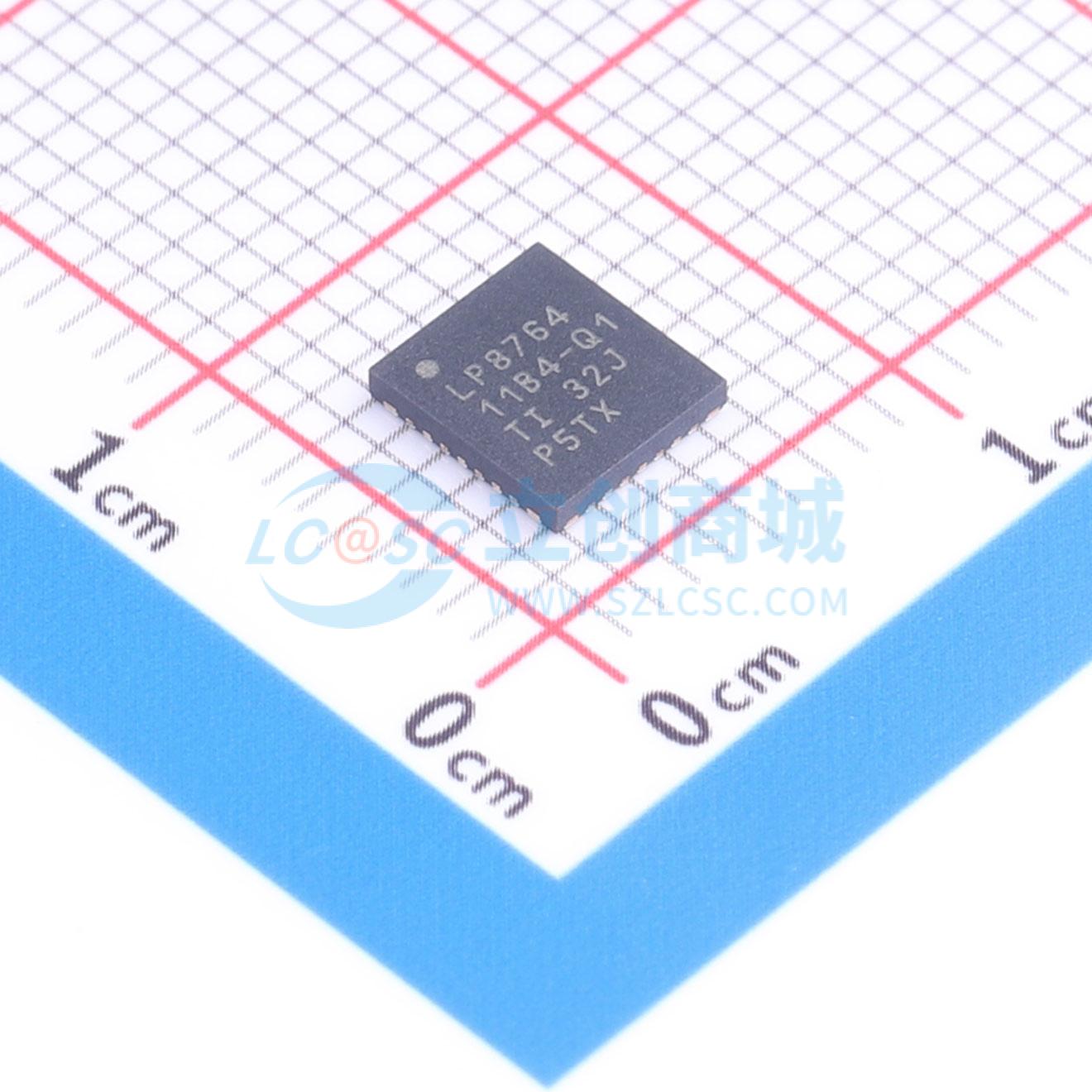

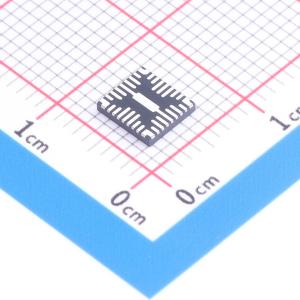

温馨提醒：图片仅供参考，商品以实物为准
LP876411B4RQKRQ1
适用于汽车 SoC 且具有功能安全特性的 4x 5A(20A) 多相降压转换器 PMIC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP8764-Q1 4 个适用于汽车 SoC 的 5A/20A 多相降压转换器 PMIC
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP876411B4RQKRQ1
- 商品编号
- C5220504
- 商品封装
- VQFN-32(5x5.5)
- 包装方式
- 编带
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | EMI优化(抖频模式)；工作状态指示；输出电压差分采样；频率同步；内置LDO稳压器；轻载高效模式 |
商品概述
LP8764-Q1 器件旨在满足各种安全相关的汽车和工业应用中新型处理器和平台的电源管理要求。该器件具有4 个直流/直流降压转换器内核，可配置为从 1 个四相输出到 4 个单相输出的五种不同相位配置。该器件设置可通过兼容 I2C 的串行接口或 SPI 串行接口进行更改。自动 PFM/PWM（AUTO 模式）操作与自动相位增加和相位减少相结合，可在较宽输出电流范围内更大限度地提高效率。LP8764-Q1 器件支持对多相位输出的远程差分电压检测，可补偿稳压器输出与负载点 (POL)之间的 IR 压降，从而提高输出电压的精度。开关时钟可以强制进入 PWM 模式，并且相位会交错。可以将开关与外部时钟同步并启用展频模式，以最大限度地降低干扰。
商品特性
- 符合AEC-Q100标准
- 输入电压范围:2.8V 至 5.5V
- 器件温度等级1:环境工作温度范围-40℃ 至 125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 功能安全合规型
- 专为功能安全应用开发
- 有助于使ISO 26262系统设计符合ASIL-D要求的文档
- 有助于使IEC 61508系统设计符合SIL-3要求的文档
- 系统可满足ASIL D级要求
- 硬件完整性高达ASIL-D级
- 窗口式电压和过流监控器
- 具有可选触发/Q&A模式的看门狗
- 电平或PWM错误信号监控 (ESM)
- 具有高温警告和热关断功能的温度监测
- 对配置寄存器和非易失性存储器的位完整性 (CRC)错误检测
- 4个高效直流/直流降压转换器
- 输出电压范围:0.3V 至 3.34V（多相位输出的电压为0.3V 至 1.9V）
- 最大输出电流:每相位5A，四相配置最高可达20A
- 可编程输出电压压摆率:0.5mV/µs 至 33mV/µs
- 开关频率:2.2 MHz 或 4.4 MHz
- 10个可配置通用I/O (GPIO)
- SPMI接口支持多个PMIC同步
- 输入过压监控 (OVP) 和欠压锁定 (UVLO)
应用领域
- 高级驾驶辅助系统 (ADAS)
- 前置摄像头
- 环视系统ECU
- 远距离
- 传感器融合
- 域控制器
