温馨提醒：图片仅供参考，商品以实物为准

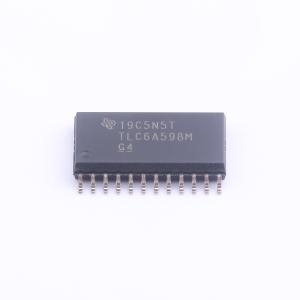

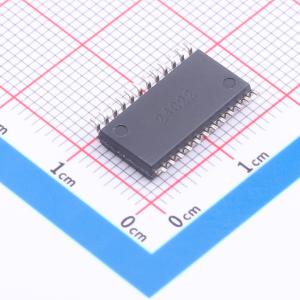

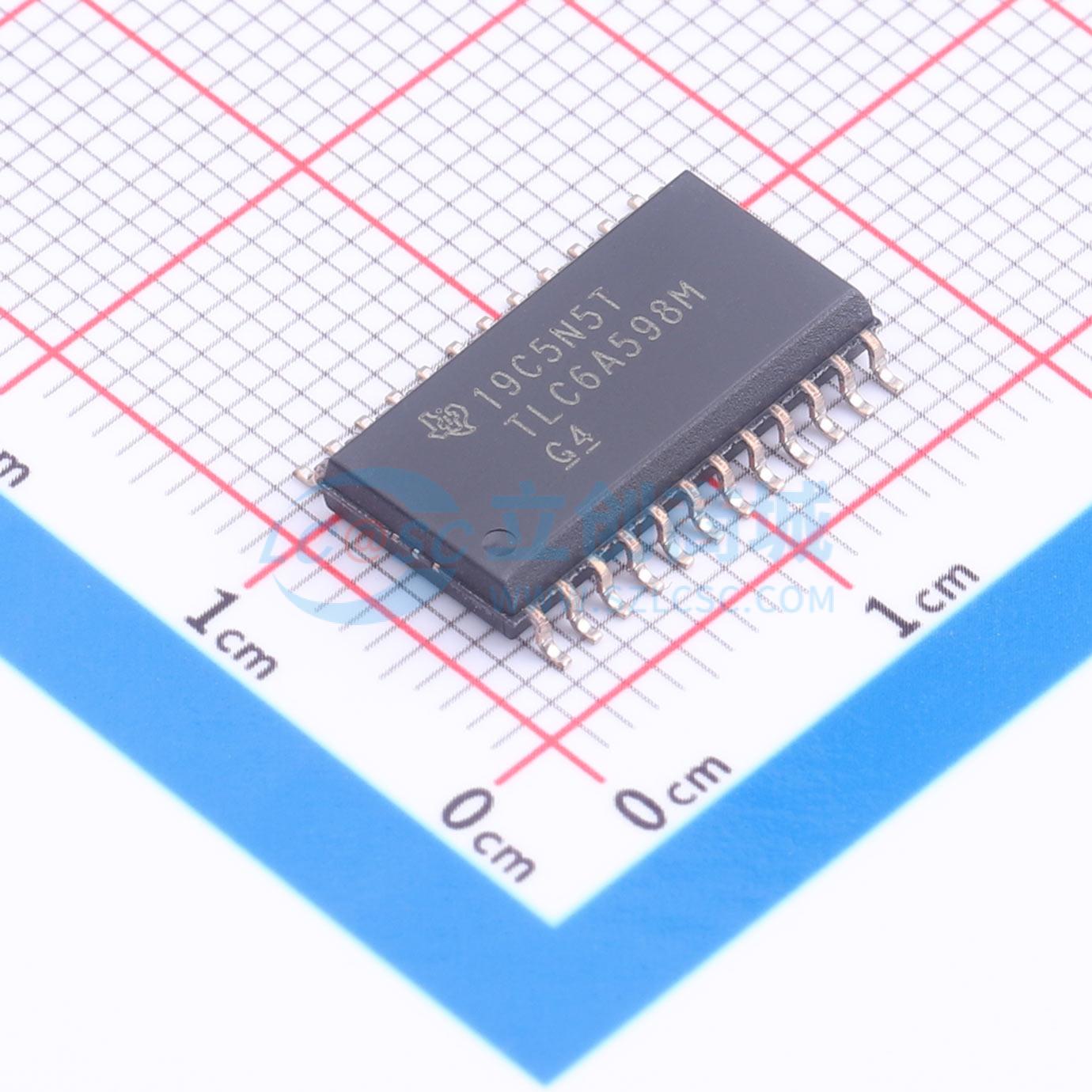

TLC6A598MDWR
TLC6A598MDWR
- 描述
- TLC6A598 适用于电子应用的高功率 8 位相移高可靠性驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC6A598MDWR
- 商品编号
- C5220570
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 1.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 8 | |
| 输出电压 | - | |
| 输出电流 | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -55℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
TLC6A598 器件是一款单片、高压、高电流功率 8 位移位寄存器，专为负载功率要求相对较高的系统（例如，LED）而设计。该器件包含内置的输出钳位电压，用于提供电感瞬态保护。电源驱动器应用包括继电器、螺线管和其他高电流或高电压负载。每个开漏 DMOS 晶体管都具有独立的斩波限流电路，以防止在短路情况下损坏。此器件包含一个 8 位串入、并出移位寄存器，此寄存器为一个 8 位 D 类存储寄存器提供数据。输出为低侧、漏极开路 DMOS 晶体管，额定输出为 50V，连续灌电流能力为 350mA。内置负载开路和负载短路诊断机制提供增强的安全保护。器件提供循环冗余校验，以验证移位寄存器中的寄存器值。在读回模式中，该器件提供 6 位 CRC 提醒。MCU 可以读回 CRC 提醒并检查该提醒是否正确，以确定 MCU 与该器件之间的通信环路是否良好。TLC6A598 的额定工作环境温度范围为 -55°C 至 125°C。
商品特性
- 具有高可靠性和稳健性
- 宽工作环境温度范围： -55°C 至 +125°C
- 3V 至 5.5V 的宽 VCC 范围
- 八个电源 DMOS 晶体管输出通道
- 350 mA 持续电流
- 1.1A 电流限制能力
- 输出钳位电压，50V
- 低 Rds(on)，Ω（典型值）
- 雪崩能量，90mJ（最大值）
- 过流保护
- 开路和短路负载检测
- 串行接口通信误差检测
- 热关断保护
- 针对多级的增强型级联
- 所有寄存器通过单个输入清零
- 循环冗余校验 (CRC)
- 低功耗
- 24 引脚 SOIC DW 封装
应用领域
- PLC 控制和功能指示器
- 仪表组
- 继电器或螺线管驱动器
- 电器显示面板
- LED 指示和照明
