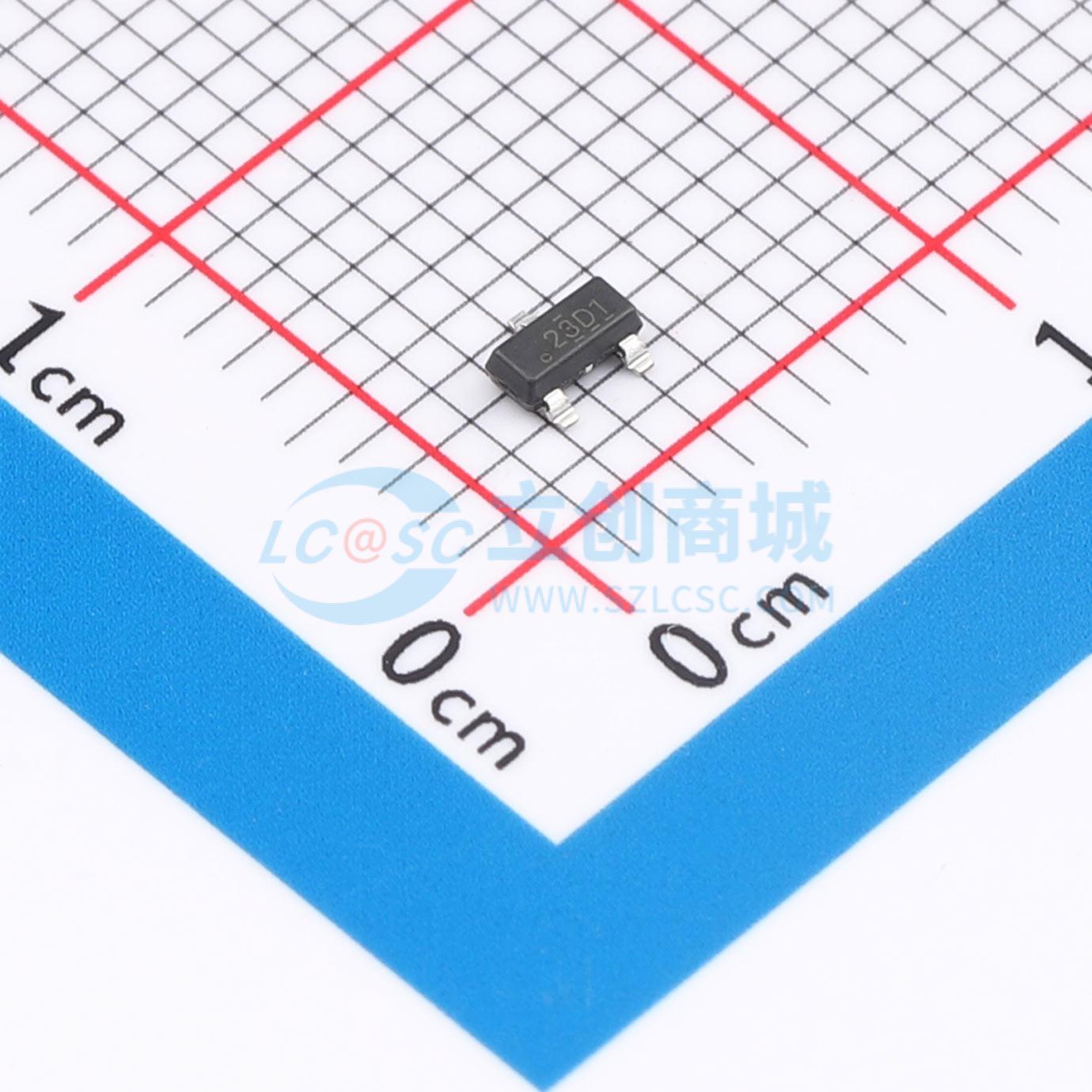

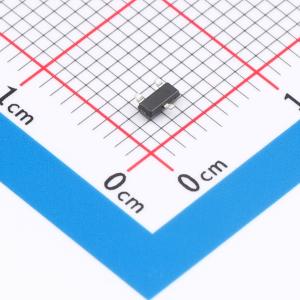

TMAG5123D1CQDBZR

高压(高达 38V）、平面高精度开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMAG5123 高压（高达 38V）、平面高精度开关
品牌名称: TI(德州仪器)
商品型号: TMAG5123D1CQDBZR
商品编号: C5220638
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.044233克(g)

商品参数

商品概述

TMAG5123 是一款斩波稳定型全极低电平有效平面霍尔效应开关传感器。TMAG5123 通过测量与表面贴装型 SOT - 23 封装印刷电路板 (PCB) 表面平行的磁场，可简化传感器的机械放置。可以使用不同的灵敏度水平以满足应用的具体要求。当施加的磁通量密度值超过运行点 (BOP) 阈值时（按绝对磁场值计算），开漏输出将产生低电平电压。输出会保持低电平，直到施加磁场降至低于释放点 (BRP) 阈值（也按绝对值计算）。 TMAG5123 具有 2.5V 至 38V 的宽工作电压范围，反极性保护高达 -20V，可以在工业应用中稳健运行。

商品特性

平面全极霍尔效应开关
高磁性灵敏度：
- TMAG5123B：4.1mT（典型值）
- TMAG5123C：7.5mT（典型值）
- TMAG5123D：10.9mT（典型值）
支持宽电压范围
- 2.5V 至 38V 工作 VCC 范围
- 无需外部稳压器
宽工作温度范围
- 环境工作温度范围： - 40℃ 至 +125℃
30kHz 连续转换
开漏输出
SOT - 23 封装选项
保护特性
- 支持高达 40V 的负载突降
- 20V 的反向电池保护
- 输出短路保护
- 输出电流限制

应用领域

大家电
小型家用电器
无线扫地机器人
流量计
家用断路器开关检测

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	霍尔开关
	类型	全极型
	工作电压	2.5V~38V
	工作点(Gs)	±13mT

	属性	参数值
	释放点(Gs)	±6.7mT
	工作温度	-40℃~+125℃
	工作电流	3.5mA
	输出类型	开漏
