温馨提醒：图片仅供参考，商品以实物为准

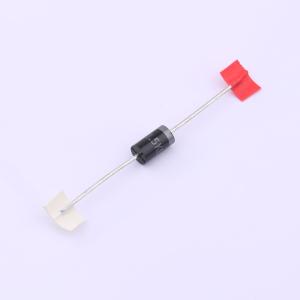

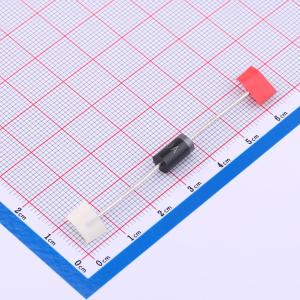

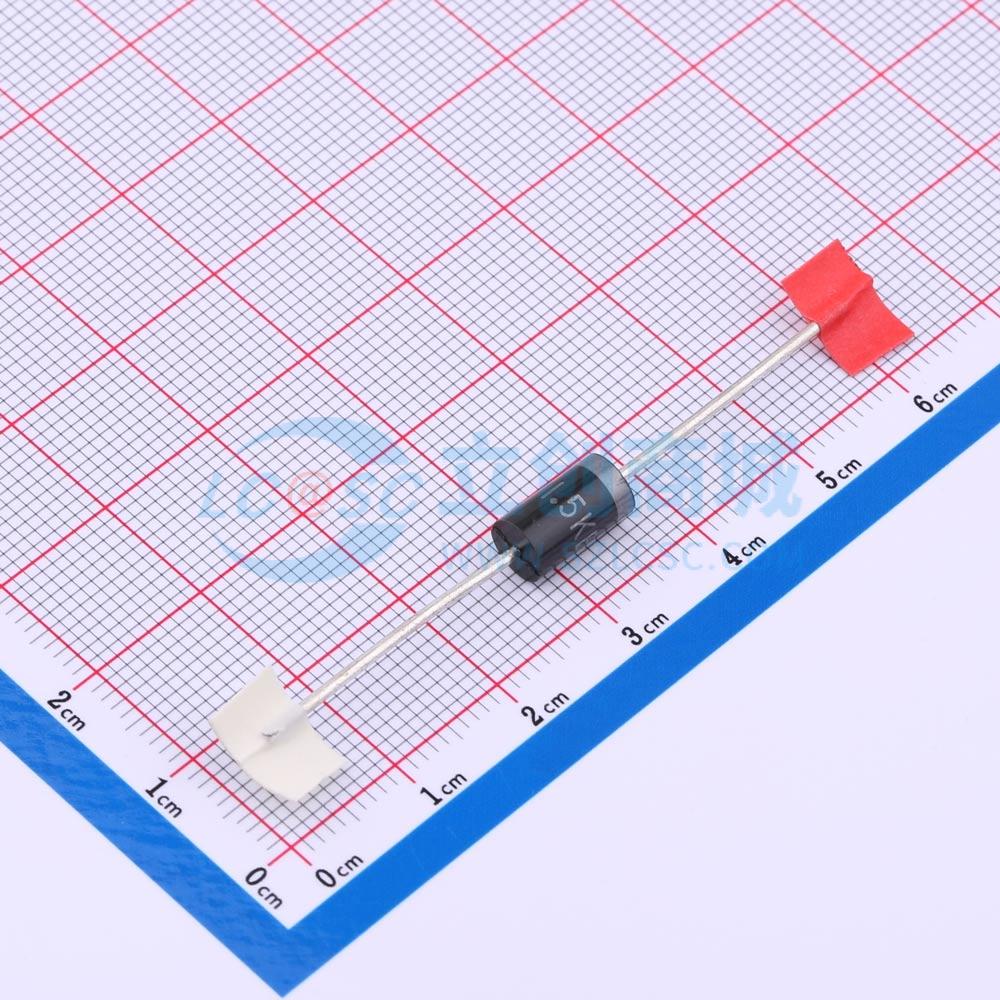

1.5KE20A
单向TVS 17.1V截止 54.9A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高电流单/双向瞬态抑制器系列用于交流线路保护和高功率直流母线钳位应用。这些器件提供6.8V至550V的单/双向端口保护。它们提供低于雪崩电压的钳位电压。因此，任何因电流传导增加而导致的电压上升都被控制在最低限度，提供尽可能好的保护水平。它们还可以串联和/或并联连接，以创建非常高容量的保护解决方案。
- 品牌名称
- JKSEMI(金开盛)
- 商品型号
- 1.5KE20A
- 商品编号
- C5220683
- 商品封装
- DO-27
- 包装方式
- 编带
- 商品毛重
- 0.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 17.1V | |
| 钳位电压 | 27.7V | |
| 峰值脉冲电流(Ipp) | 54.2A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 19V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
1.5KE系列大电流单/双向瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可提供6.8伏至550伏的单/双向端口保护。它们提供的钳位电压低于雪崩电压。因此，由于电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建大容量保护解决方案。
商品特性
- 低齐纳阻抗。
- 出色的钳位能力。
- 重复率（占空比）：0.01%。
- JEDEC DO-27/DO-201模塑塑料封装。
- 除双向器件外，色带表示阴极。
- 在10x1000μs波形下具有1500W的峰值脉冲功率能力。
- 快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ps。
