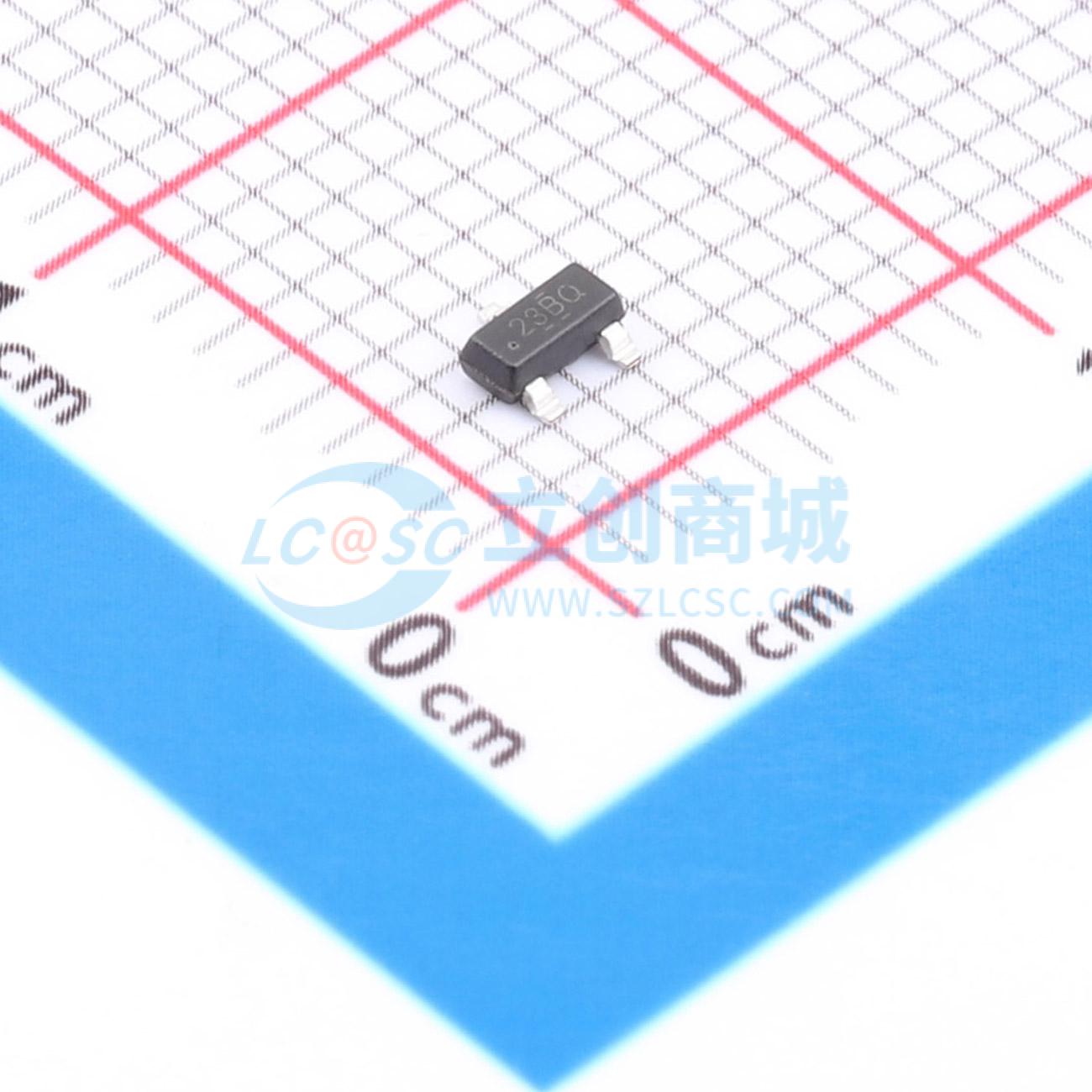

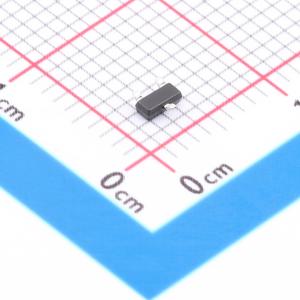

温馨提醒：图片仅供参考，商品以实物为准

TMAG5123B1CEDBZRQ1

汽车类平面、高精度、高电压开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMAG5123-Q1 汽车类平面、高精度、高压开关
品牌名称: TI(德州仪器)
商品型号: TMAG5123B1CEDBZRQ1
商品编号: C5220654
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.044233克(g)

商品参数

商品概述

TMAG5123-Q1 是一款斩波稳定型全极低电平有效平面霍尔效应开关传感器。TMAG5123-Q1 通过测量与表面贴装型 SOT-23 封装印刷电路板 (PCB) 表面平行的磁场，可简化传感器的机械放置。可以使用不同的灵敏度水平以满足应用的具体要求。当施加的磁通量密度值超过运行点 (BOP) 阈值时（按绝对磁场值计算），开漏输出将产生低电平电压。输出会保持低电平，直到施加磁场降至低于释放点 (BRP) 阈值（也按绝对值计算）。TMAG5123-Q1 具有 2.7V 至 38V 的宽工作电压范围，反极性保护高达 -20V，可以在工业和汽车应用中稳健运行。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 0: -40℃ 至 +150℃
平面全极霍尔效应开关高磁性灵敏度：
- TMAG5123B-Q1：4.1mT（典型值）
- TMAG5123C-Q1：7.5mT（典型值）
- TMAG5123D-Q1：10.9mT（典型值）
支持宽电压范围：
- 2.7V 至 38V 工作 VCC 范围
- 无需外部稳压器
30kHz 连续转换
开漏输出
SOT-23 封装选项
保护特性：
- 支持高达 40V 的负载突降
- -20V 的反向电池保护
- 输出短路保护
- 输出电流限制

应用领域

变速器
车内照明
门锁
门把手
天窗/后备箱闭合

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	霍尔开关
	类型	全极型
	工作电压	2.7V~38V
	输出电流	20mA
	工作点(Gs)	±6mT

	属性	参数值
	释放点(Gs)	±3Gs
	工作温度	-40℃~+150℃
	工作电流	3.5mA
	输出类型	开漏
