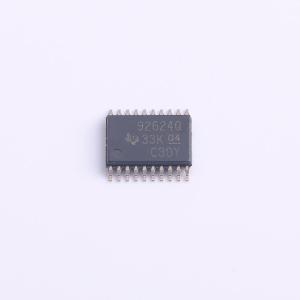

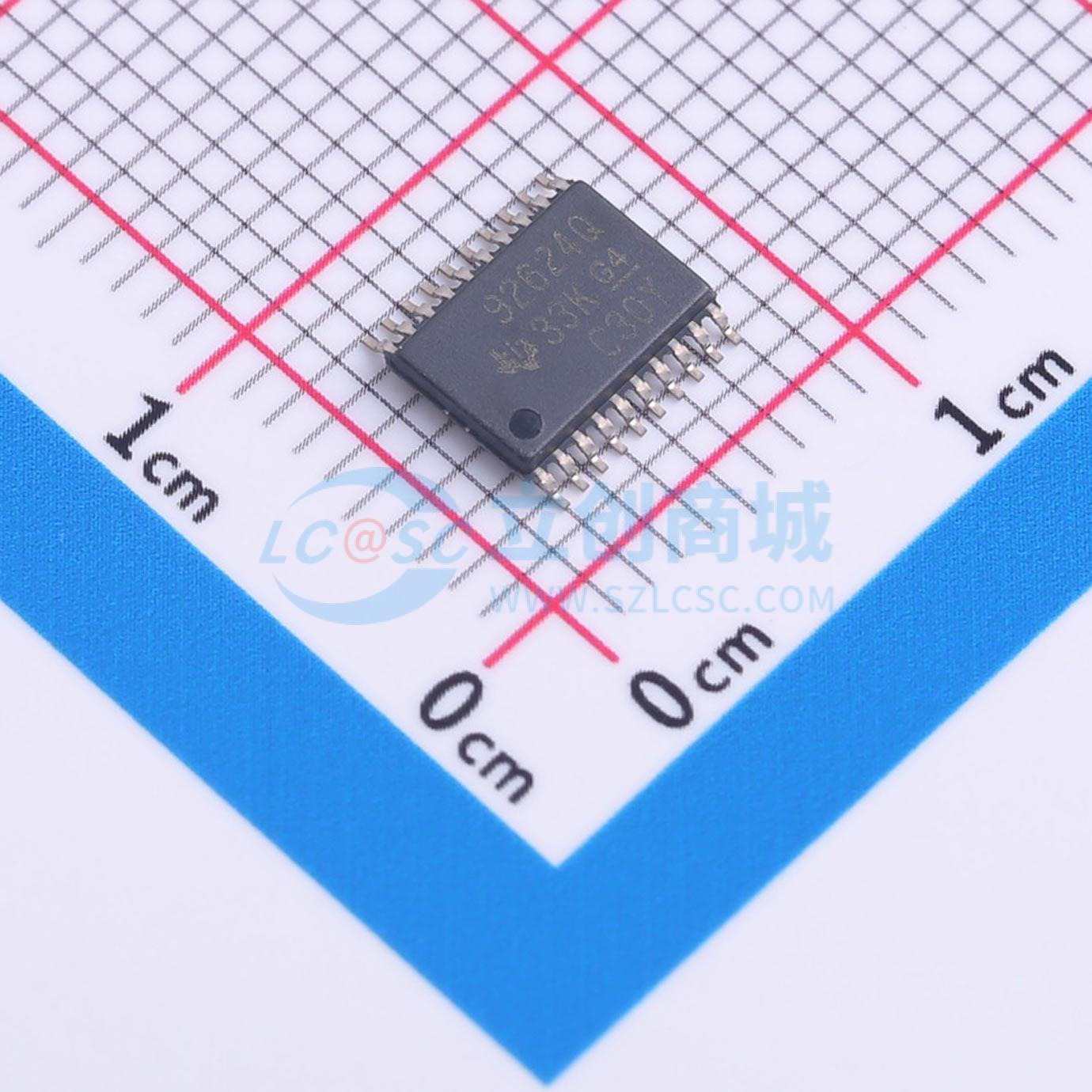

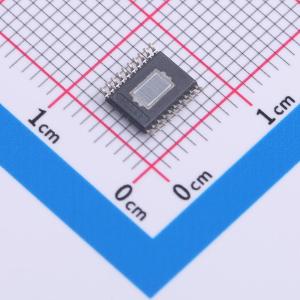

TPS92624QPWPRQ1

输出0.6A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道 LED 驱动器采用独特的热管理设计，可减少器件温升。是由汽车电池直接供电的线性驱动器，具有宽电压范围，每个通道可输出高达 150mA 的全电流负载。外部分流电阻器可用来共享输出电流并由驱动器驱动。该器件具有全面的诊断功能，包括 LED 开路、LED 接地短路和器件过热保护。其连带失效功能可与其他 LED 驱动器配合工作，从而满足不同的要求。
品牌名称: TI(德州仪器)
商品型号: TPS92624QPWPRQ1
商品编号: C5220582
商品封装: HTSSOP(PWP)-20
包装方式: 编带
商品毛重: 0.302417克(g)

商品参数

商品概述

TPS92624-Q1 四通道 LED 驱动器采用独特的热管理设计，可减少器件温升。由汽车电池直接供电的线性驱动器，具有宽电压范围，每个通道可输出高达 150mA 的全电流负载。外部分流电阻器可用来共享输出电流并由驱动器驱动。该器件具有全面的诊断功能，包括 LED 开路、LED 接地短路和器件过热保护。TPS92624-Q1 的连带失效功能可与其他 LED 驱动器配合工作，从而满足不同的要求。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1: –40°C 至 125°C、TA
宽输入电压范围：4.5V 至 40V
通过外部分流电阻器实现热共享功能
故障模式下具有低电源电流
四通道高精度电流调节
每个通道的电流输出高达 150mA
在整个温度范围内精度为 ±5%
通过电阻器独立设置电流
用于亮度控制的独立 PWM 引脚
低压降
最大压降：150mA 时为 600mV
诊断和保护
LED 开路，具有自动恢复功能
LED 接地短路，具有自动恢复功能
支持诊断并具有可调阈值
可配置为连带失效或仅失效通道关闭的故障总线(N-1)
热关断

应用领域

车外尾灯：尾灯、中央高位刹车灯、侧标志灯
车外小灯：门把手、盲点检测指示灯、充电口
车内灯：顶灯、阅读灯
通用 LED 驱动器应用

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~40V
	开关频率	-
	通道数	4
	输出电压	0V~40V

	属性	参数值
	输出电流	150mA
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	5%
