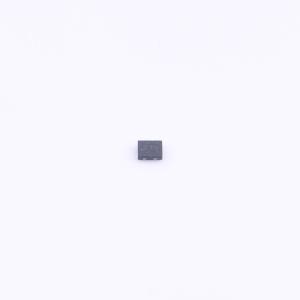

TMAG5231C1DQDMRR

TMAG5231 是第二代低功耗霍尔效应开关传感器，专为降低紧凑型电池供电消费类和工业应用的总系统成本而设计。 当施加的磁通量密度超过工作点 (B₀P) 阈值时，器件会输出低电压。输出会保持低电平，直到磁通密度降至低于释放点 (Bᵣₚ)，随后器件输出高电压。全极磁响应可以使输出对南北磁场都很敏感。 TMAG5231 能够以超低电流消耗运行。为了实现 2μA 的电流消耗，该器件在内部以 20Hz 的频率进行上电下电。 TMAG5231 采用业界通用的封装和引脚排列 SOT - 23 以及 X2SON。 该器件可在 1.65V 至 5.5V 的 Vcc 范围以及 - 40℃ 至 125℃ 的扩展级工作温度范围内正常运行。

TMAG5231 器件是一款具有数字输出的磁传感器，可指示何时超过磁通密度阈值。它包含一个推挽输出，当存在磁场时变为低电平，或在无磁场时变为高电平。作为全极开关，输出对南北极都很敏感。该器件集成了霍尔效应元件、模拟信号调节和低频振荡器，可实现超低的平均功耗。为了实现低功耗，该器件会定期测量磁通密度、更新输出并进入低功耗睡眠状态。该器件的电源电压范围为 1.65V 至 5.5V，专为电池供电型应用而设计。

• 低功耗：
  • 10Hz 版本：1.3μA（3V 时）
  • 20Hz 版本：2μA（3V 时）
  • 216Hz 版本：16μA（3V 时）
• 1.65V 至 5.5V 工作 Vcc 范围
• 磁性阈值选项（典型 BOP）：
  • 1.8mT（0.6mT 磁滞）
  • 2.85mT（1.35mT 磁滞）
  • 3mT（0.8mT 磁滞）
  • 40mT（6.5mT 磁滞）
• 全极响应
• 推挽式输出
• 行业标准封装和引脚：
  • SOT - 23 封装
  • X2SON 封装
• 工作温度范围： - 40℃ 至 + 125℃

• 手机、笔记本电脑或平板电脑保护壳感应
• 电表篡改检测
• 电子锁
• 烟雾探测器
• 家用电器开关检测
• 医疗设备
• 物联网系统
• 阀和电磁阀位置检测
• 非接触式诊断或激活
