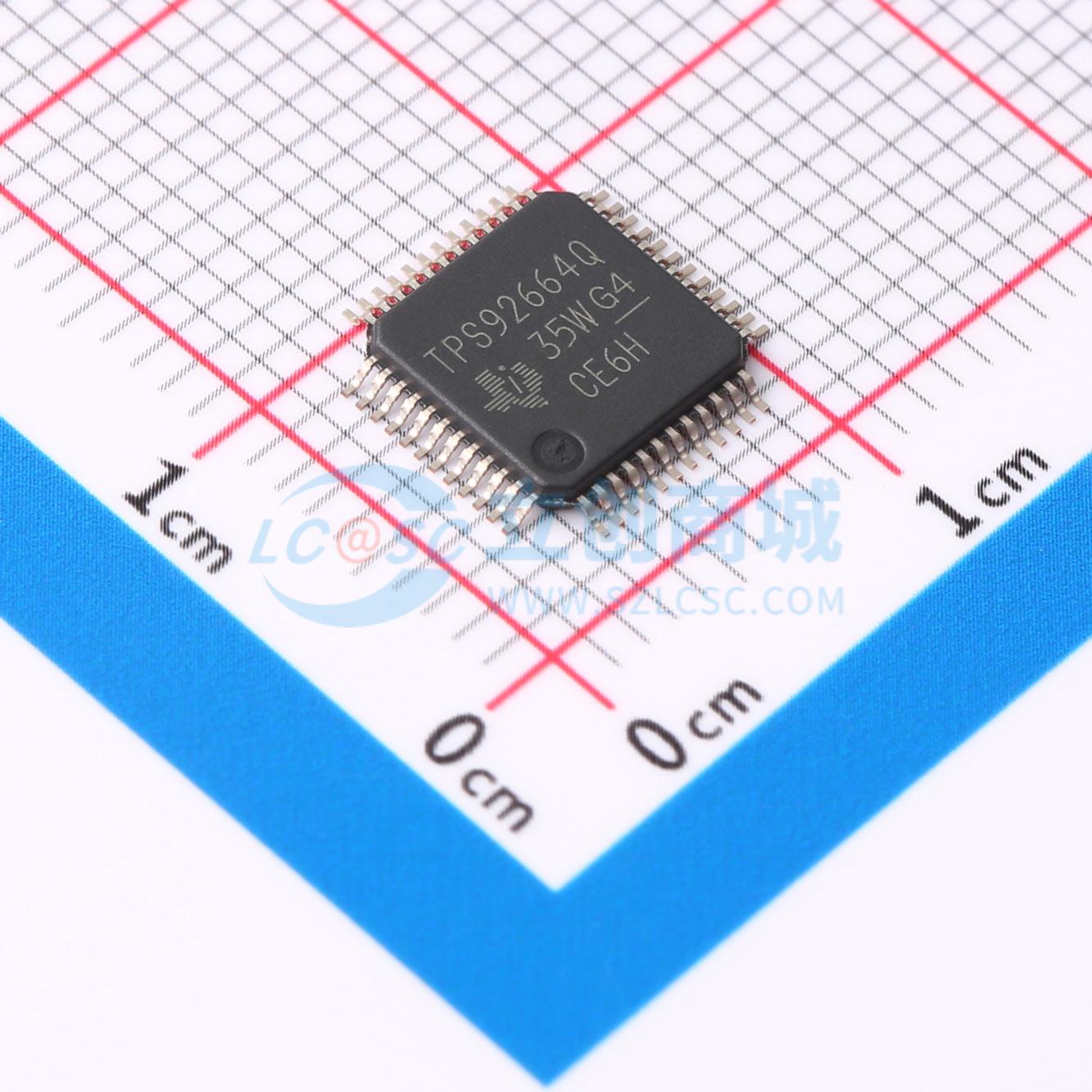

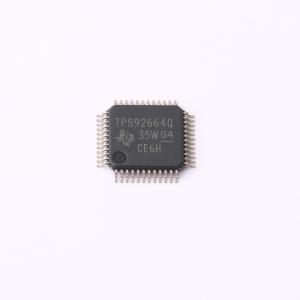

TPS92664QPHPRQ1

汽车类低噪声16通道LED矩阵管理器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92664 LED 矩阵管理器器件通过提供单个像素级 LED 控制来实现完全动态的自适应照明解决方案。该器件的 4 个串联集成开关各有 4 个子灯串，可绕过单个 LED。各个子灯串允许器件接受单个或多个电流源。 TPS92664 具有一个内部振荡器。内部振荡器可通过内部低噪声 LVDS 发送器和接收器块共享给其他系统器件。多点通用异步接收器发送器 (UART) 串行接口与 TPS92665、TPS92667、TPS92662x 和 TPS92663x 器件兼容。内部 EEPROM 可存储系统默认值以及校准和照明模块数据。具有多路复用输入的板载 ADC 可对所有 LED 通道以及 IC 裸片温度和 LED 电流检测进行采样。该 ADC 还对专用 ADC 输入进行采样，可用于系统温度补偿、LED 分级和编码。 TPS92664 包含寄存器，可用于对灯串中单个 LED 的相移和脉冲宽度进行编程以及报告 LED 开路、短路故障和功能参数。
品牌名称: TI(德州仪器)
商品型号: TPS92664QPHPRQ1
商品编号: C5220579
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

TPS92664 LED 矩阵管理器器件通过提供单个像素级LED 控制来实现完全动态的自适应照明解决方案。该器件的 4 个串联集成开关各有 4 个子灯串，可绕过单个 LED。各个子灯串允许器件接受单个或多个电流源。

TPS92664 具有一个内部振荡器。内部振荡器可通过内部低噪声 LVDS 发送器和接收器块共享给其他系统器件。多点通用异步接收器发送器 (UART) 串行接口与TPS92665、TPS92667、TPS92662x 和 TPS92663x器件兼容。内部 EEPROM 可存储系统默认值以及校准和照明模块数据。具有多路复用输入的板载 ADC 可对所有 LED 通道以及 IC 裸片温度和 LED 电流检测进行采样。该 ADC 还对专用 ADC 输入进行采样，可用于系统温度补偿、LED 分级和编码。

TPS92664 包含寄存器，可用于对灯串中单个 LED 的相移和脉冲宽度进行编程以及报告 LED 开路、短路故障和功能参数。

商品特性

符合面向汽车应用的 AEC-Q100 标准
1 级： - 40°C 至 +125°C 环境温度
器件 HBM 分类等级 H1C
器件 CDM 分类等级 C5
符合功能安全标准
专为功能安全应用开发
有助于使 ISO 26262 系统设计满足 ASIL-B 要求的文档
16 个集成旁路开关
可编程 10 位 PWM 调光
可编程压摆率控制
LED 开路检测和保护
单 LED 短路检测
UART 串行通信
用于系统时钟的内部振荡器
用于同步器件的 LVDS 时钟驱动器
兼容上一代 LMM
兼容 CAN 收发器
集成 ADC
每个开关的 LED 电压
LED 电流监视器
内核温度
2x 通用 ADC 输入（兼容热敏电阻）
内部 EEPROM (MTP)
失效防护默认设置
客户校准数据

应用领域

汽车前照灯系统
ADB 或无眩光远光灯
连续转向、动画日间行车灯

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	-
	开关频率	-
	通道数	16
	输出电压	-

	属性	参数值
	输出电流	-
	调光	PWM
	特性	短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+125℃
