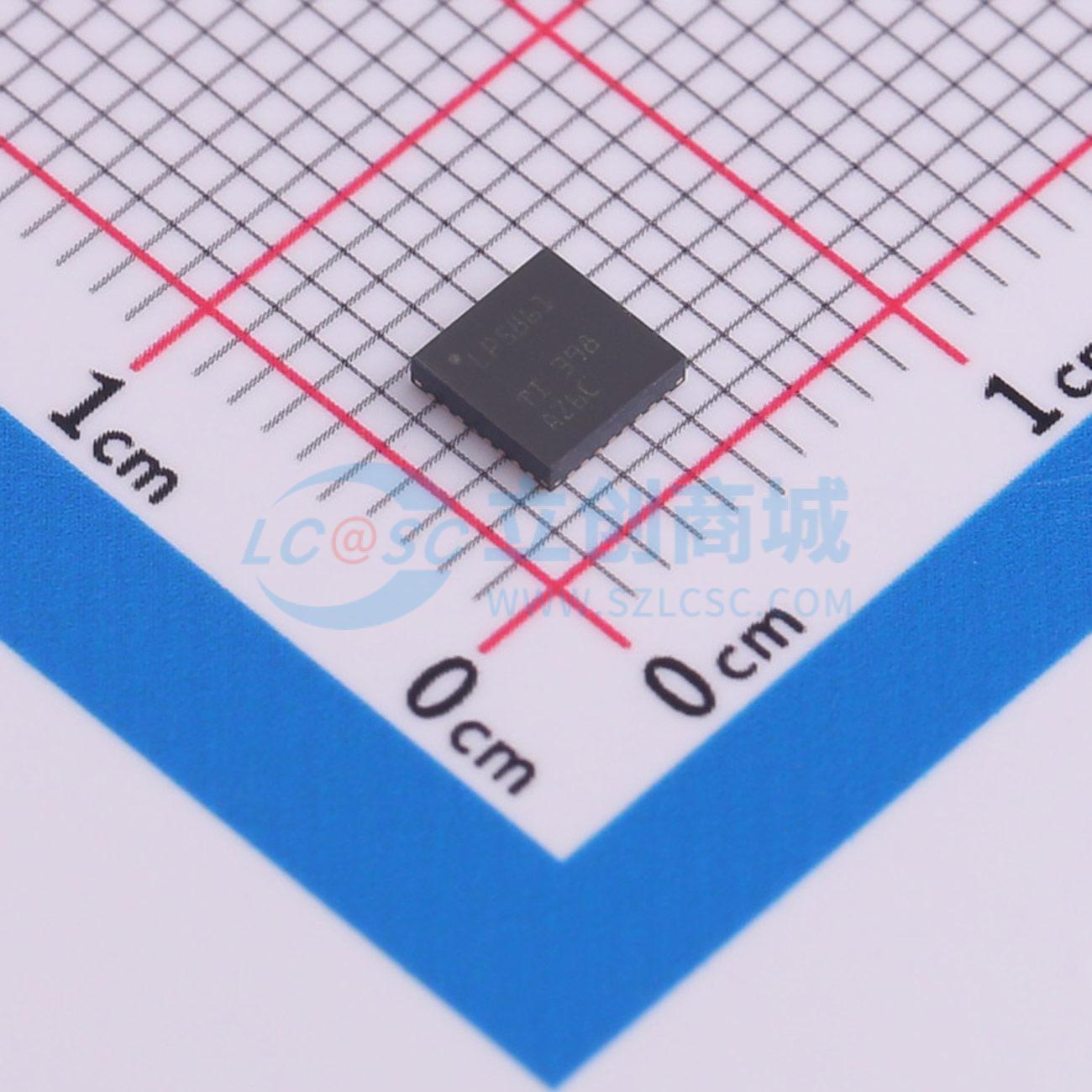

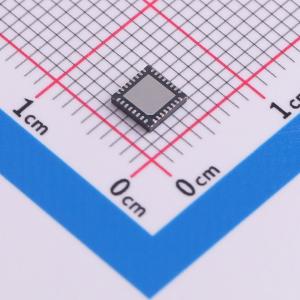

LP5861RSMR

输出0.9A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP5861 具有 8 位模拟和 8/16 位 PWM 调光的 18 通道 RGB LED 驱动器
品牌名称: TI(德州仪器)
商品型号: LP5861RSMR
商品编号: C5220569
商品封装: VQFN(RSM)-32
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

LP5861是18通道LED驱动器，支持8位模拟调光以及8位/16位PWM调光。电子设备变得越来越智能，而且需要使用更多的LED提供动画效果和指示功能，因此需要使用高性能LED矩阵驱动器以小尺寸解决方案改善用户体验。LP586x 器件是高性能 LED 矩阵驱动器系列。该系列器件集成了 18 个具有 N（N = 1/2/4/6/8/11）个开关 MOSFET 的恒定电流阱，以支持 N × 18 个 LED 点或 N × 6 个 RGB LED。LP5861 集成了 1 个 MOSFET，从而支持多达 18 个 LED 点或 6 个 RGB LED。LP5861 同时支持模拟调光和 PWM 调光方法。对于模拟调光，能够以 256 个阶跃来调节每个 LED 点。对于 PWM 调光，集成式 8 位或 16 位可配置 PWM 发生器可实现平滑且无可闻噪声的调光控制。也可以将每个 LED 点任意映射到 8 位组 PWM，以实现共同调光控制。LP5861 器件实现了完整的可寻址 SRAM，从而更大程度减少数据流量。集成了重影消除电路以消除上下重影。LP5861 还支持 LED 开路和短路检测功能。LP5861 同时支持 1MHz（最大值）I²C 和 12MHz（最大值）SPI 接口。

商品特性

VCC / VLED 范围:2.7V 至 5.5V
逻辑引脚兼容 1.8V、3.3V 和 5V 电压
18个高精度恒定电流阱
当VCC ≥ 3.3V 时，每个电流阱的电流范围为 0.1mA - 50mA
器件间误差:±5%
通道间误差:±5%
相移可平衡瞬态功耗
超低功耗
关断模式:当 EN 为低电平时 ICC ≤ 2μA
待机模式:当EN为高电平且CHIP_EN为0（保留数据）时 ICC ≤ 10μA
工作模式:当通道电流为 5mA 时 ICC = 3mA（典型值）
对每个LED点进行单独的开关控制
支持模拟调光（电流增益控制）
为所有 LED 点提供全局 3 位最大电流 (MC) 设置
为红色、绿色和蓝色提供3组7位颜色电流 (CC)设置
为每个LED点提供单独的8位点电流(DC)设置
以无可闻噪声的频率进行PWM调光
为所有 LED 点实现全局 8 位 PWM 调光
为LED点任意映射实现3组可编程8位PWM调光
为每个 LED 点实现单独的 8 位或 16 位 PWM 调光
完整的可寻址 SRAM，可更大限度地减少数据流量
针对各个LED点进行开路和短路检测
提供重影消除和低亮度补偿功能
支持可配置接口:IFS为低电平时采用1MHz（最大值）I²C接口，IFS为高电平时采用12MHz（最大值）SPI接口

应用领域

键盘、鼠标和游戏附件的LED动画与指示
大型和智能家用电器的LED动画与指示
智能音箱、有线和无线音箱的LED动画与指示
混音器、DJ设备和广播的LED动画与指示
接入设备、交换机和服务器的LED动画与指示
光学模块恒定电流阱

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	-
	通道数	18
	输出电压	-
	输出电流	900mA

	属性	参数值
	调光	PWM；模拟
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%
