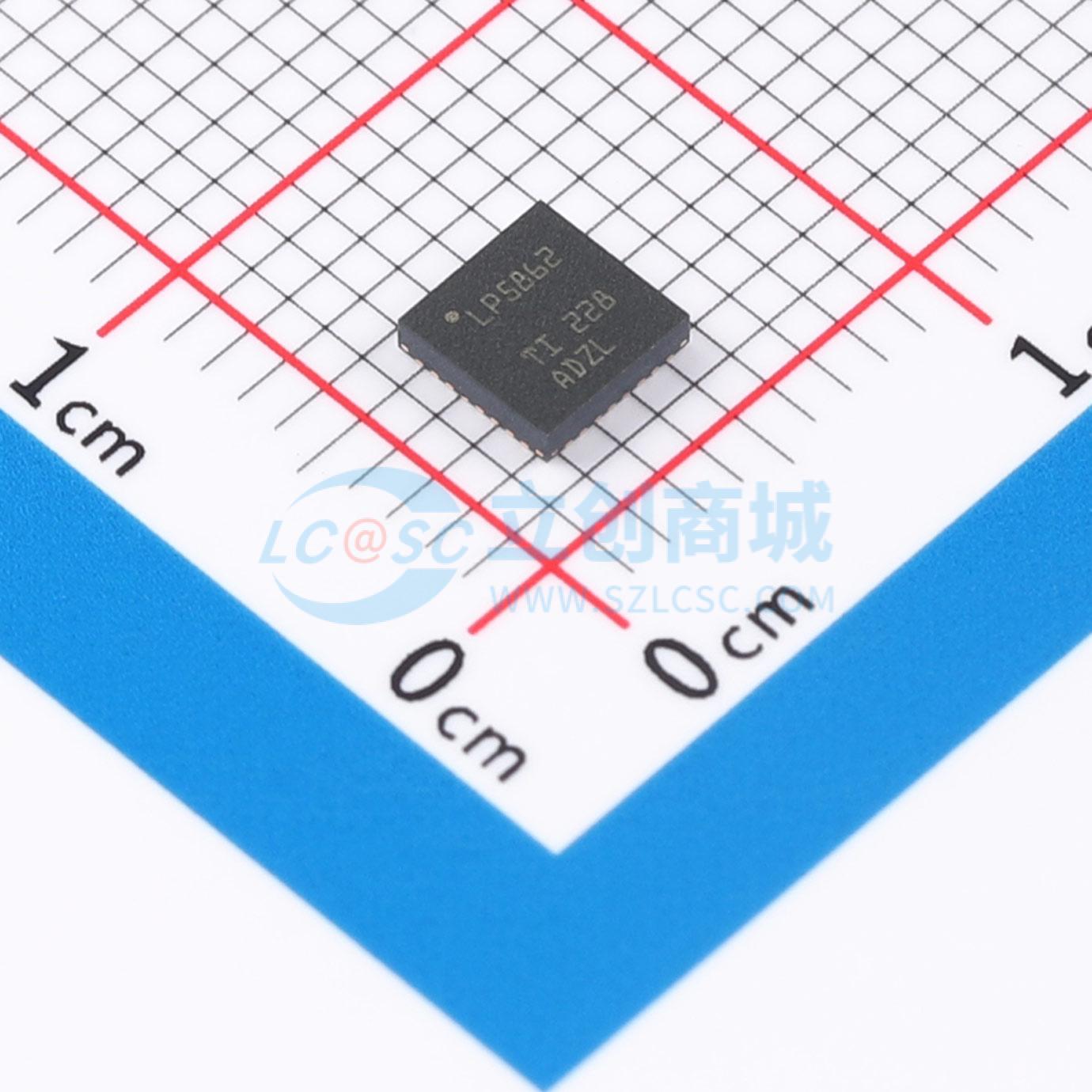

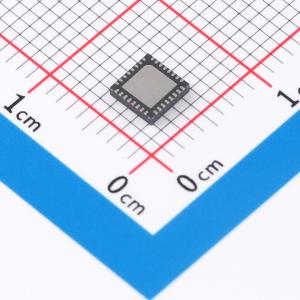

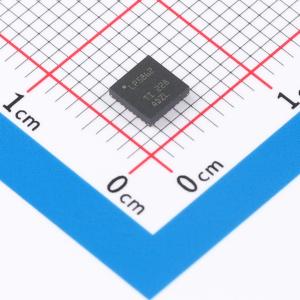

LP5862RSMR

电子设备变得越来越智能，而且需要使用更多的 LED 提供动画效果和指示功能，因此需要使用高性能 LED 矩阵驱动器以小尺寸解决方案改善用户体验。

LP586x 器件是高性能 LED 矩阵驱动器系列。该系列器件集成了 18 个具有 N（N = 1/2/4/6/8/11）个开关 MOSFET 的恒定电流阱，以支持 N×18 个 LED 点或 N × 6 个 RGB LED。LP5862 集成了 2 个 MOSFET，从而支持多达 36 个 LED 点或 12 个 RGB LED。

LP5862 同时支持模拟调光和 PWM 调光方法。对于模拟调光，能够以 256 个阶跃来调节每个 LED 点。对于 PWM 调光，集成式 8 位或 16 位可配置 PWM 发生器可实现平滑且无可闻噪声的调光控制。也可以将每个 LED 点任意映射到 8 位组 PWM，以实现共同调光控制。

LP5862 器件实现了完整的可寻址 SRAM，可更大限度减少数据流量。集成了重影消除电路以消除上下重影。LP5862 还支持 LED 开路和短路检测功能。LP5862 同时支持 1MHz（最大值）I²C 和 12MHz（最大值）SPI。

• LED 矩阵拓扑：18 个恒定电流阱，具有 2 个扫描开关，可实现 36 个 LED 点可针对 1 至 2 个扫描开关进行配置
• 工作电压范围：VCC/VLED 范围：2.7V 至 5.5V，逻辑引脚兼容 1.8V、3.3V 和 5V 电压
• 18 个高精度恒定电流阱：当 VCC≥3.3V 时，每个电流阱的电流为 0.1mA - 50mA，器件间误差：±5%，通道间误差：±5%，相移可平衡瞬态功耗
• 超低功耗：关断模式：当 EN 为低电平时 ICC≤2μA；待机模式：当 EN 为高电平且 CHIP_EN 为 0（保留数据）时 ICC≤10μA；工作模式：当通道电流为 5mA 时 ICC = 3mA（典型值）
• 灵活的调光选项：对每个 LED 点进行单独的开关控制，模拟调光（电流增益控制）；为所有 LED 点提供全局 3 位最大电流 (MC) 设置；为红色、绿色和蓝色提供 3 组 7 位颜色电流 (CC) 设置；为每个 LED 点提供单独的 8 位点电流 (DC) 设置；以无可闻噪声的频率进行 PWM 调光；为所有 LED 点实现全局 8 位 PWM 调光；为 LED 点任意映射实现 3 组可编程 8 位 PWM 调光；为每个 LED 点实现单独的 8 位或 16 位 PWM 调光
• 完整的可寻址 SRAM，可更大限度地减少数据流量
• 针对各个 LED 点进行开路和短路检测
• 提供重影消除和低亮度补偿功能
• 接口选项：当 IFS 为低电平时采用 1MHz（最大值）I²C 接口；当 IFS 为高电平时采用 12MHz（最大值）SPI 接口

• 用于以下设备的 LED 动画和指示：键盘、鼠标和游戏附件
• 大型和智能家用电器，智能音箱、有线和无线音箱
• 混音器、DJ 设备和广播
• 接入设备、交换机和服务器
• 用于光学模块的恒定电流阱
