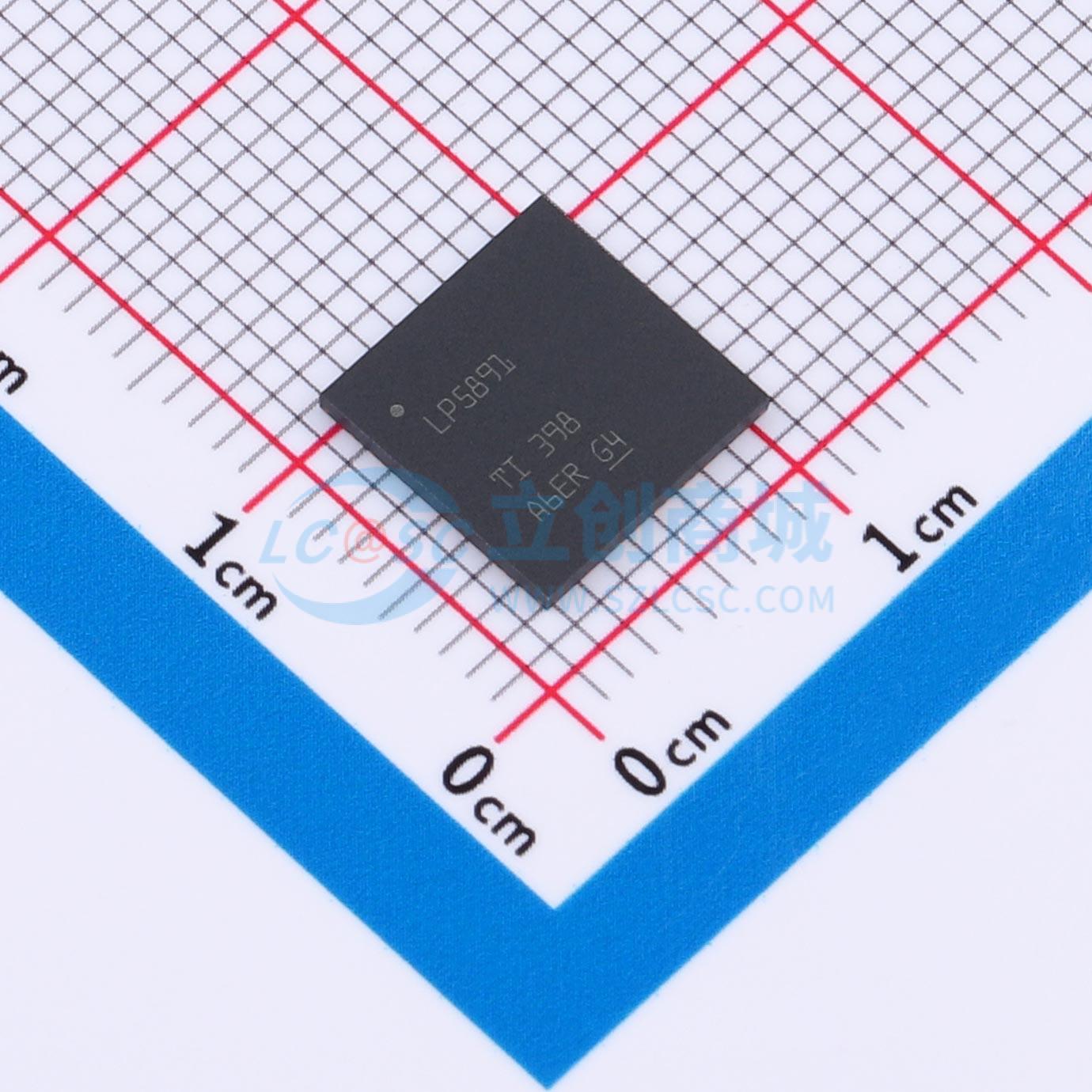

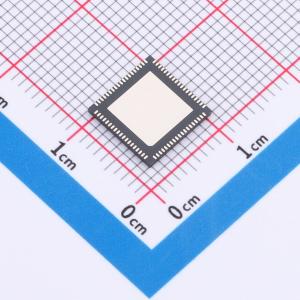

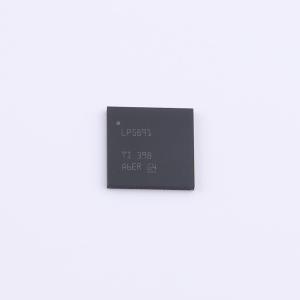

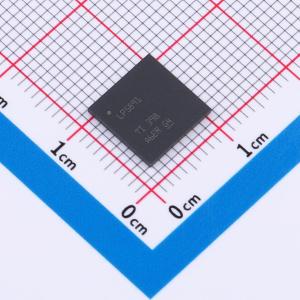

温馨提醒：图片仅供参考，商品以实物为准

LP5891RRFR

输出0.96A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP5891 具有 16 位 PWM 调光和超低功耗的 48 × 16 LED 矩阵驱动器
品牌名称: TI(德州仪器)
商品型号: LP5891RRFR
商品编号: C5220566
商品封装: VQFN-76(9x9)
包装方式: 编带
商品毛重: 3.3克(g)

商品参数

商品概述

LP5891 是一款高度集成的共阴极 LED 矩阵驱动器，具有 48 个恒流源和 16 个扫描 FET。LP5891 采用高速 rising 沿传输接口，可支持高器件数菊花链，同时尽可能降低电磁干扰 (EMI)。内部 GCLK 速率范围为 40MHz 至 160MHz。该器件在工作期间还能实现 LED 开路/弱短路/短路检测和消除。

商品特性

支持分立式 VCC 和 VR/G/B 电源 – VCC 电压范围：2.5V 至 5.5V，VR/G/B 电压范围：2.5V 至 5.5V
48 个电流源通道，范围从 0.2 mA 到 20 mA
通道间精度：±0.5%（典型值），±2%（最大值）；器件间一致性：±0.5%（典型值），±2%（最大值）
低拐点电压：当 lOUT = 5 mA 时为 0.26V（最大值）
3 位（8 级）全局亮度控制
8 位（256 级）色彩亮度控制
最大 16 位（65536 级）PWM 灰度控制
带 190 mΩ RDS(ON) 的 16 个线路扫描开关
超低功耗
- 低至 2.5V 的独立 VCC
- 超低 lCC（低至 3.6 mA），具有 50 MHz GCLK
- 智能省电模式，lCC 低至 0.9 mA
内置 SRAM 支持 1 至 64 路复用
- 单个器件可驱动 48×16 个 LED 或 16×16 个 RGB 像素
- 两个器件堆叠后可驱动 96×32 个 LED 或 32×32 个 RGB 像素
- 三个器件堆叠后可驱动 144×48 个 LED 或 48×48 个 RGB 像素
- 四个器件堆叠后可驱动 192×64 个 LED 或 64×64 个 RGB 像素
高速和低 EMI 连续时钟串行接口 (CCSI)
- 仅三条总线：SCLK/SIN/SOUT，外部 50MHz（最大值）SCLK 具有 rising 边传输机制
- 内部倍频器支持高频 GCLK，优化了 LED 矩阵显示屏的性能
- 去除上下重影
低灰度增强
LED 开路/弱短路/短路检测和消除
LP5891MRRFR 支持 –55°C 至大概 125°C 的工作环境温度

应用领域

Mini-/micro-LED 矩阵产品
游戏键盘 RGB LED 背光
混音器、DJ 设备和广播
LED 发光面板和局部调光背光

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.5V~5.5V
	开关频率	50MHz~160MHz
	通道数	48

	属性	参数值
	输出电流	20mA
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
