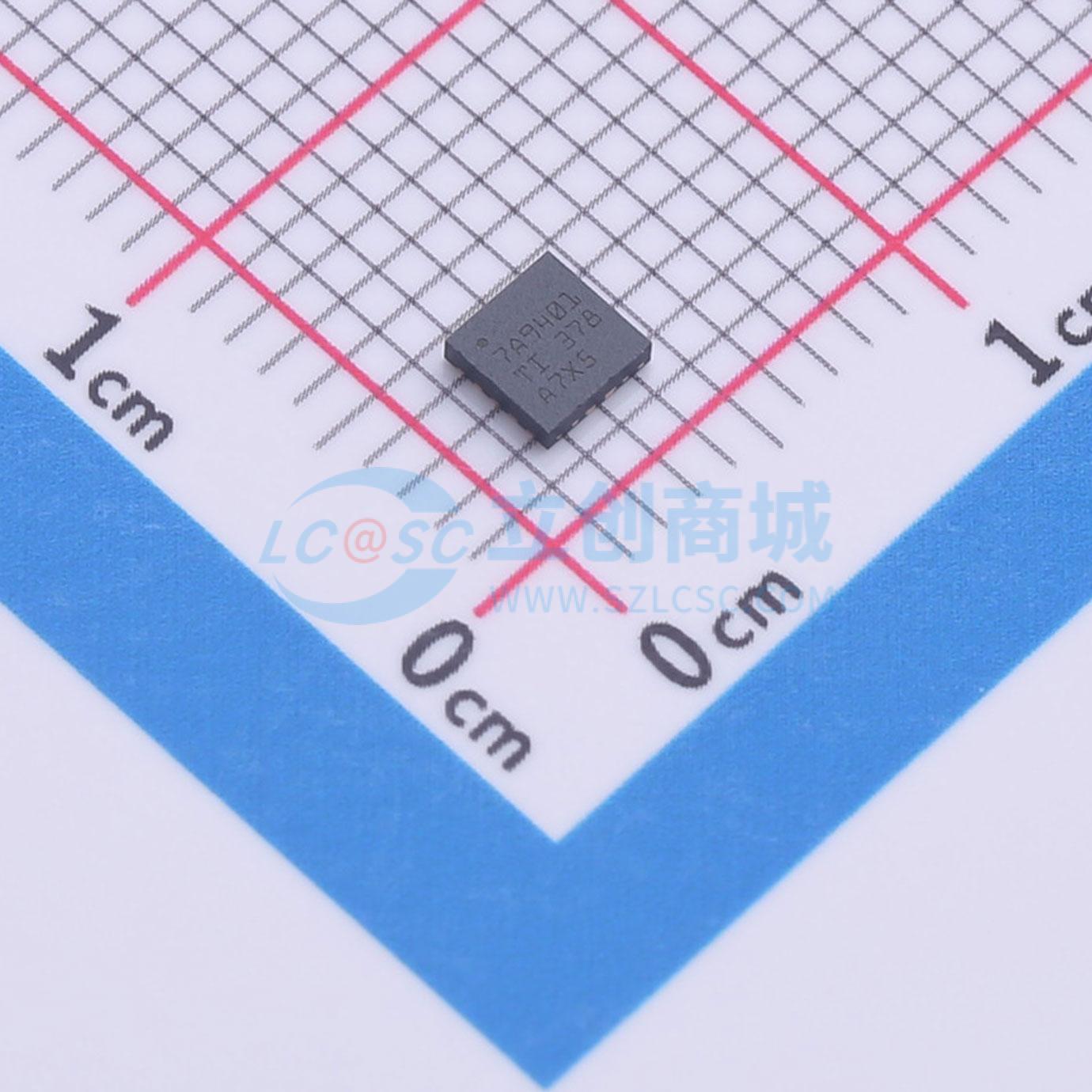

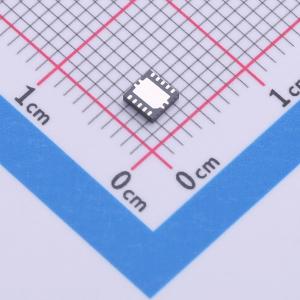

温馨提醒：图片仅供参考，商品以实物为准

TPS7A9401DSCR

1A 超低噪声、超高 PSRR RF 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A94是一款超低噪声（0.46 μV_RMS）、低压差（LDO）电压调节器，能够在仅150 mV压差的情况下提供1 A电流。该器件的低压差特性与宽带宽误差放大器相结合，使其在低工作裕量（500 mV）和高输出电流（750 mA）的条件下，具备非常高的电源抑制比（PSRR），在1 kHz时为110 dB，在1 MHz时为50 dB。通过外接电阻，该器件的输出电压可在0 V至5.5 V之间调节
品牌名称: TI(德州仪器)
商品型号: TPS7A9401DSCR
商品编号: C5220127
商品封装: WSON-10(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

商品概述

TPS7A94是一款超低噪声（0.46 μV_RMS）、低压差（LDO）电压调节器，仅需150 mV的压差即可提供1 A的电流。在低工作裕量（500 mV）和高输出电流（750 mA）的情况下，其低压差特性与宽带宽误差放大器相结合，可实现非常高的电源抑制比（PSRR）（1 kHz时为110 dB，1 MHz时为50 dB）。该器件的输出电压可通过外部电阻在0 V至5.5 V之间进行调节。凭借较宽的输入电压范围，该器件支持低至1.7 V、高达5.7 V的工作电压。该器件具备可编程电流限制、可编程电源正常（PG）阈值和精确使能功能，可在应用中实现更好的控制。凭借高精度基准和宽带宽拓扑结构，该器件可轻松并联，以实现更低的噪声和更高的电流。该器件具有1%的输出电压精度（涵盖线路、负载和温度范围）以及软启动功能，可降低浪涌电流，是为敏感模拟低压设备供电的理想选择。

商品特性

超低输出噪声：– 0.46 μV_RMS（典型值，10 Hz至100 kHz）
高电源纹波抑制比（PSRR）：
- 100 Hz时为102 dB
- 1 kHz时为110 dB
- 10 kHz时为95 dB
- 100 kHz时为78 dB
- 1 MHz时为50 dB
线路、负载和温度范围内的精度：1%
低压差：1 A时为150 mV
宽输入电压范围：1.7 V至5.7 V
宽输出电压范围：0 V至5.5 V
可并联以实现更低噪声和更高电流
快速瞬态响应
精确使能和欠压锁定（UVLO）
可编程电流限制
可编程PG阈值
可调启动浪涌控制
漏极开路、电源正常（PG）输出
封装：3.00 mm × 3.00 mm，10引脚WSON
- JEDEC热阻RθJA：46.1°C/W
- EVM热阻RθJA：25.6°C/W

应用领域

宏远程无线单元（RRU）
室外回传单元
有源天线系统大规模多输入多输出（AAS mMIMO）
超声扫描仪
实验室和现场仪器
传感器、成像和雷达

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.7V
	输出电压	0V~5.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	51dB@(1MHz)
	压差	240mV@(1A)

	属性	参数值
	静态电流(Iq)	-
	噪声	0.46uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
