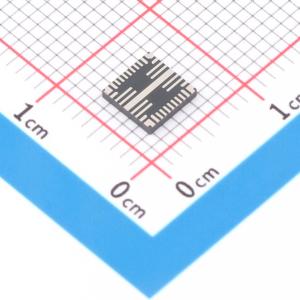

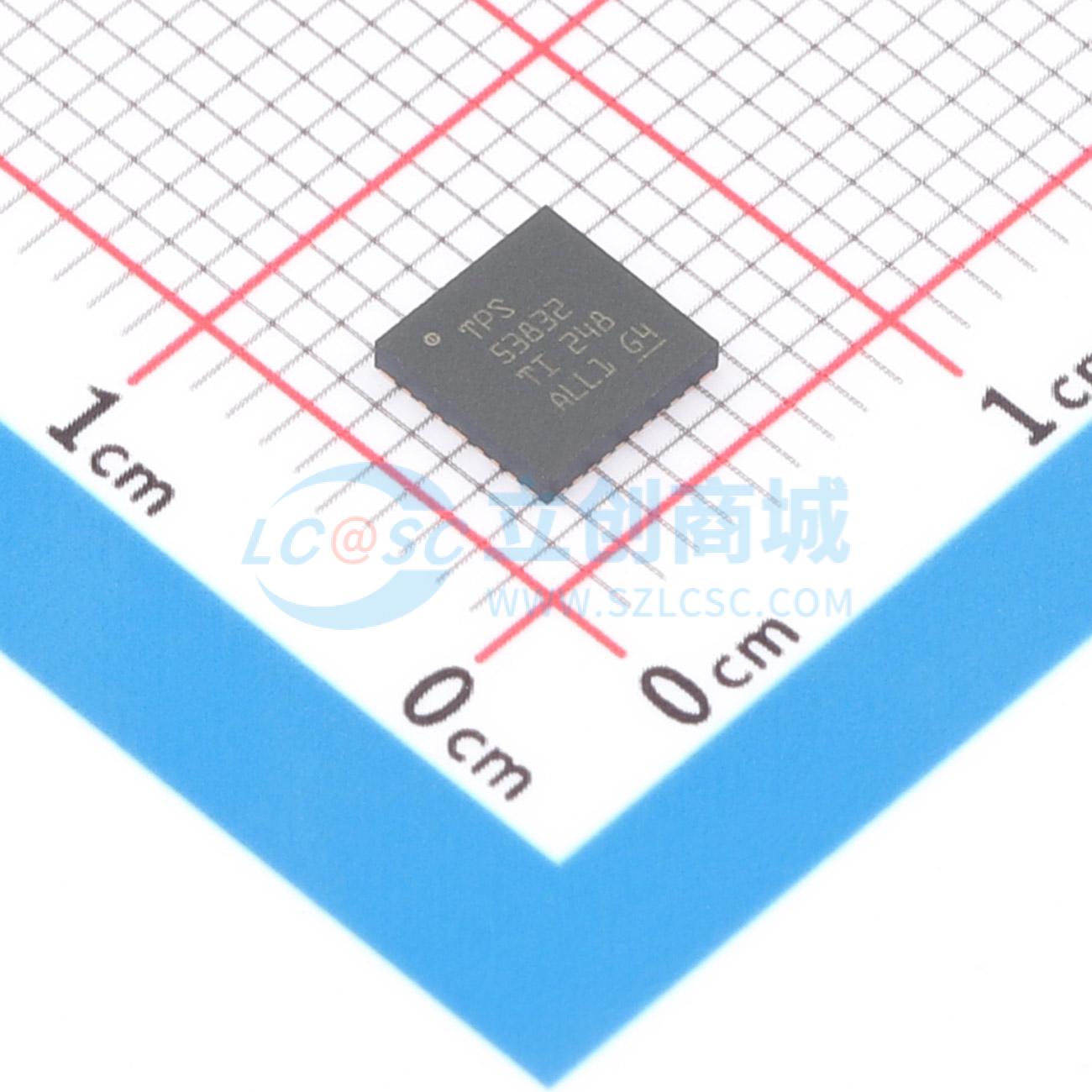

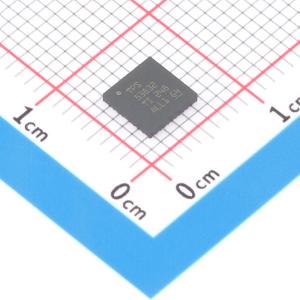

温馨提醒：图片仅供参考，商品以实物为准

TPS53832RWZR

降压型 4.5V~15V

描述: TPS53832 用于 DDR5 服务器 DIMM 的 PMIC
品牌名称: TI(德州仪器)
商品型号: TPS53832RWZR
商品编号: C5220106
商品封装: VQFN-35-HR(5x5)
包装方式: 编带
商品毛重: 0.119克(g)

商品参数

商品概述

TPS53832 是适用于 DDR5 on-DIMM 电源的 D-CAP+™ 模式集成式降压转换器。该转换器具有可配置的电流范围，可为 DIMM 模块上的 DRAM 芯片提供 VDD、VDDQ 和 VPP 电压。高电流轨可以配置为两相或 2 个输出，从而提供高达 7A（或 3.5A + 3.5A）的电流，并采用 D-CAP+™ 模式控制。该转换器还采用内部补偿以方便使用并减少外部元件。该转换器提供全套遥测功能，包括输入电压、输出电压和输出电流。此外，还提供过压、欠压、过流限制和过热保护。 TPS53832 采用耐热增强型 35 引脚 QFN 封装，工作温度范围为 -40°C 至 +125°C。

商品特性

单器件设计，支持 DDR5 应用
3 个输出，可支持 VDD (1.1V)、VDDQ (1.1V) 和 VPP (1.8V)，并具有可选的第 4 个输出 (VDD2)
对于 3 个输出，VDD（SWA 双相）为 7A、VDDQ(SWC) 为 3.5A，VPP(SWD) 为 3.5A，具有 3 路输出
对于 4 个输出，VDD1(SWA) 为 3.5A、VDD2(SWB) 为 3.5A、VDDQ(SWC) 为 3.5A，VPP(SWD) 为 3.5A
差分遥感：VDD、VDDQ 和 VPP
D-CAP+™ 控制，可实现快速瞬态响应
宽输入电压：4.5 V 至 15 V
可编程内部环路补偿
每相逐周期电流限制
可编程频率：500 kHz 至 1.375 MHz
支持用于电压、电流、功率、温度和故障状况遥测的 I2C 和 I3C 总线接口
过流、过压和过热保护
持久寄存器（黑盒）功能
低静态电流
5mm × 5mm、35 引脚、QFN PowerPad™ 封装

应用领域

用于服务器的 DDR5 On-DIMM 电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	开关频率	500kHz~1.375MHz

	属性	参数值
	工作温度	-40℃~+105℃
	输出通道数	3
	拓扑结构	降压式
	开关管(内置/外置)	内置
