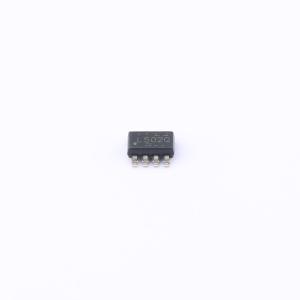

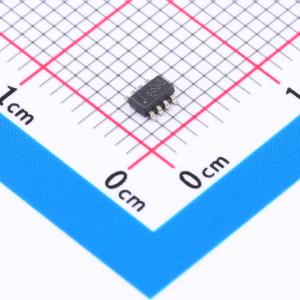

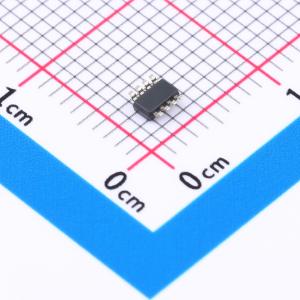

LM74502QDDFRQ1

汽车类反极性保护控制器，过压保护，栅极驱动强度 60uA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM74502-Q1 汽车类反极性保护控制器，过压保护，栅极驱动强度 60μA
品牌名称: TI(德州仪器)
商品型号: LM74502QDDFRQ1
商品编号: C5219206
商品封装: SOT-23-8-THIN
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LM74502-Q1、LM74502H-Q1 是符合汽车 AEC-Q100 标准的控制器，与外部背对背连接的 N 沟道 MOSFET 配合工作，可实现低损耗反极性保护和负载断开解决方案。3.2V 至 65V 的宽电源输入范围可实现对众多常用直流总线电压（例如：12V、24V 和 48V 汽车电池系统）的控制。3.2V 输入电压支持适用于汽车系统中严苛的冷启动要求。该器件可以承受并保护负载免受低至– 65V 的负电源电压的影响。LM74502-Q1、LM74502H-Q1 没有反向电流阻断功能，适用于对有可能将能量传输回输入电源的负载（如汽车车身控制模块电机负载）提供输入反极性保护。 LM74502-Q1 控制器可提供适用于外部 N 沟道 MOSFET 的电荷泵栅极驱动器。LM74502-Q1 的高电压额定值有助于简化满足 ISO7637 汽车保护测试标准的系统设计。当使能引脚处于低电平时，控制器关闭，消耗大约 1μA 的电流，从而在进入睡眠模式时提供低系统电流。LM74502-Q1 具有可编程的过压和欠压保护功能，可在发生这些故障时将负载从输入源切断。

商品特性

具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：-40°C 至 +125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
3.2V 至 65V 输入范围（3.9V 启动）
-65V 输入反向电压额定值
集成电荷泵用于驱动外部背对背 N 沟道 MOSFET 外部高侧开关 MOSFET
外部反极性保护 MOSFET
栅极驱动器型号：
- LM74502-Q1：60μA 峰值栅极驱动拉电流能力
- LM74502H-Q1：11mA 峰值栅极驱动拉电流能力
2A 峰值栅极灌电流能力
1μA 关断电流（EN/UVLO = 低电平）
45μA 典型工作静态电流（EN/UVLO = 高电平）
可调节过压和欠压保护
采用额外的 TVS 二极管，符合汽车 ISO7637 脉冲 1 瞬态要求

应用领域

车身电子装置和照明
汽车信息娱乐系统 - 数字仪表组、音响主机
汽车 USB 集线器

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	3.2V~65V
	工作温度	-40℃~+125℃
	特性	过压保护(OVP)
